dirna Bergstrom bycool COMPACT 3.0 Montageanweisungen Seite 14

COMPACT
ES

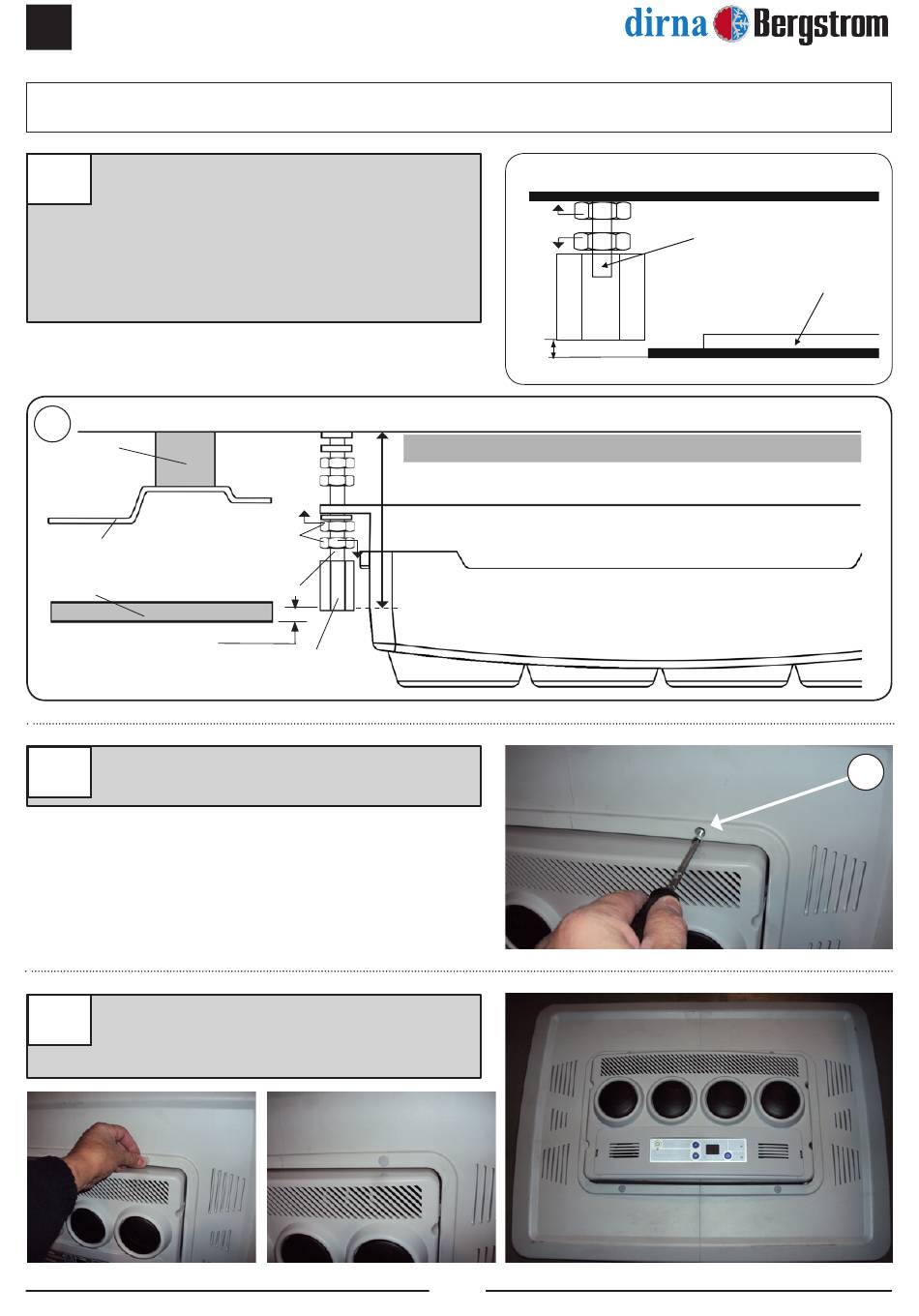

Colocar tuerca M6 (A) tras la tuerca de
16
fijación del panel interior de distribución de
aire en cada espárrago. Colocar hexágonos
M6 roscándolo hasta que quede 1 mm por
encima del tapizado. Desenroscar tuercas M6
(A) de este punto hasta que haga tope con los
hexágonos y apretar contra estos.
16
Junta
EPDM
Techo cabina
Espárrago M6
Tapizado
Colocar la consola con (4) tornillos M6/100x15
17
allen.
Cubrir los (4) tornillos M6/100x15 allen con
18
los embellecedores redondos de M6 de
plástico.
TODOS LOS MODELOS
Base
D
(A)
Tuerca M6
1 mm.
Hexágonos M6
1 mm
Aprox.
Panel interior de distribución de aire
14
Base Compact
Hexágono sujeción frente
(A)
Tapizado
Gomaespuma
®
17
