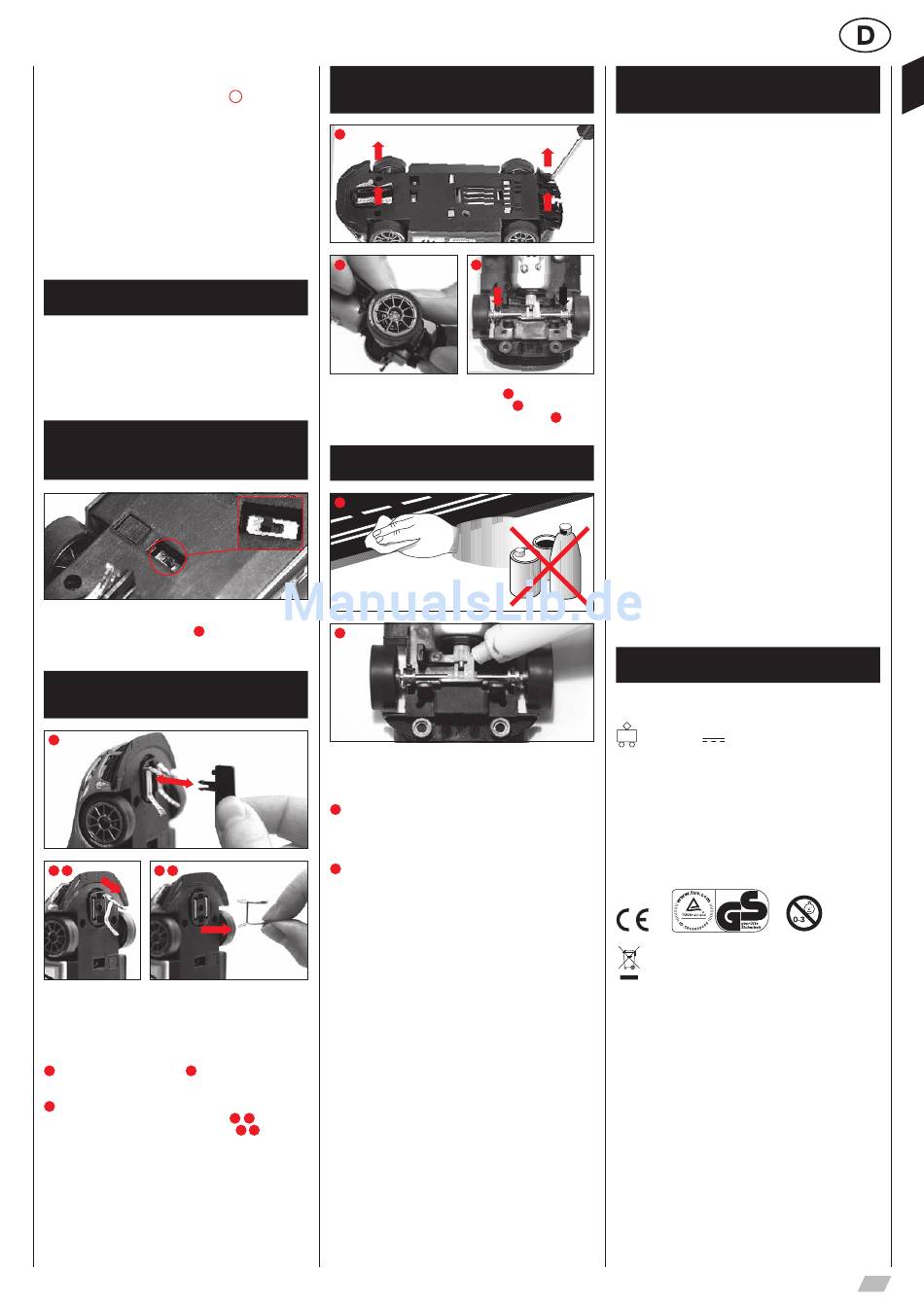

Zur Wiederherstellung der Werkseinstellungen verfügt die Control
Unit über eine Reset Funktion.
Halten Sie hierzu die Taste „ESC/PACE CAR"
teter Control Unit gedrückt; schalten Sie die Bahn ein und lassen die
die Taste wieder los. Alle bisherigen Einstellungen für Geschwin-
digkeit, Bremsverhalten, Tankinhalt, Sound und Rundenzählung
werden auf Werkseinstellung zurück gesetzt. Einstellungen der
Fahrzeuge bleiben hiervon unberührt sofern sich diese nicht auf der
Bahn befinden.
Werkseinstellungen:
• Geschwindigkeit = 10
• Bremsverhalten = 10
• Tankinhalt = 7
• Sound = On
• Anzeige der Position für Autonomous und Pace Car = OFF

Strom-Spar Funktion

Die Control Unit schaltet nach 20 Minuten des Nichtgebrauchs in
den Strom-Spar-Modus und schaltet alle Anzeigen wie Position
Tower, Driver Displays und Startlight ab. Zum Reaktivieren kurz be-
liebigen Handreglerstößel betätigen oder Weichentaste am Hand-
regler oder Bedientaste an der Control Unit drücken.
Alle Einstellungen bleiben erhalten.
Fahrzeugprogrammierung
von DIGITAL 132
auf Evolution (analog)
Fahrzeug auf Evolution Bahn setzen und Stössel 3x drücken. Fahrt-
richtungswechselschalter gem. Abb. umschalten. Für Carrera
1
DIGITAL 132 Spielbetrieb Schalter wieder zurückstellen.
Austausch von Doppel-
schleifern und Leitkiel
1
2 a 2 b
Hinweise:
• Es empfiehlt sich, immer nur einen Schlei fer herauszunehmen und
zu wechseln.
• Fahrzeug nie rückwärts ziehen, da sonst die Schleifer beschädigt
werden.
Leitkiel vorsichtig gemäß Abb. aus der Halterung heraus-
1 1
ziehen.
Beim Wechsel des Doppelschleifers muss darauf geachtet
2
werden, dass zuerst der obere Schleifer Abb.
herausgezogen wird und dann mit Schleifer Abb.
schleifer komplett herausgezogen werden kann.
Bitte beim Einsetzen ebenso vorgehen.
4 bei ausgeschal- Vorder-/Hinterachse
1
2
Fahrzeugoberteil von Chassis gem. Abb
Druck aus den Lagerstellen herauslösen Abb.
legen. Auf korrekte Position der Achslager achten, Abb.

Wartung und Pflege

1
2
Um eine einwandfreie Funktion der Autorennbahn zu gewährleisten,
sollten alle Teile der Rennbahn regelmäßig gereinigt werden. Vor
der Reinigung den Netzstecker ziehen.
Rennstrecke: Fahrbahnoberfläche und Spurrillen mit einem tro-
1
ckenen Lappen sauberhalten. Keine Lösungsmittel oder Chemika-
lien zur Reinigung verwenden. Bei Nichtgebrauch die Bahn staub-
geschützt und trocken aufbewahren, am besten im Originalkarton.
Fahrzeugcheck: Lagerstellen der Achse und Räder, Motorrit-
2
zel, Getriebezahnräder und Lager reinigen und mit harz- und säu-
refreiem Fett schmieren. Verwenden Sie als Hilfsmittel z.B. einen
Zahnstocher. Überprüfen Sie regelmäßig den Zustand der Schleifer
und Reifen.
nur teilweise
2 a
der Doppel-
2 b
Wechsel
3
lösen. Achsen mit
1
. Neue Achse ein-
2
.
3
Fehlerbeseitigung
Fahrtechnik
Fehlerbeseitigung:
Bei Störungen überprüfen Sie bitte folgendes:
• Sind die Stromanschlüsse korrekt?
• Transformator und Handregler korrekt angeschlossen?
• Sind die Bahnverbindungen einwandfrei?
• Sind die Rennbahn und Spurrillen sauber und frei von Fremdkör-
pern?
• Sind die Schleifer in Ordnung und haben Kontakt zur Stromfüh-
rungsschiene?
• Sind die Fahrzeuge korrekt auf den entsprechenden Handregler
codiert?
• Bei elektrischem Kurzschluss wird die Stromzufuhr der Bahn auto-
matisch für ca. 5 Sekunden abgeschaltet und durch akustische und
optische Signale angezeigt.
• Stehen die Fahrzeuge in Fahrtrichtung auf der Bahn? Bei Nicht-
funktion Fahrtrichtungsschalter auf der Fahrzeugunterseite um-
schalten.
Hinweis:
Im Spielbetrieb können sich Fahrzeugkleinteile, wie Spoiler oder
Spiegel, welche aufgrund der Originaltreue so nachgebildet werden
müssen, eventuell lösen oder brechen. Um dies zu vermeiden, ha-
ben Sie die Möglichkeit diese durch Entfernen vor dem Spielbetrieb
zu schützen.
Fahrtechnik:
• Auf den Geraden kann schnell gefahren, vor der Kurve sollte abge-
bremst, am Kurvenausgang kann wieder beschleunigt werden.
• Fahrzeuge nicht bei laufendem Motor festhalten oder blockieren,
dadurch kann es zu Überhitzung und Motorschäden kommen.
Hinweis: Beim Einsatz auf Schienensystemen, die nicht von
Carrera hergestellt sind, muss der bestehende Leitkiel durch den
Spezialleitkiel (#85309) ersetzt werden. Leichte Fahrgeräusche
beim Einsatz der Carrera Überfahrt (#20587) oder Steilkurve 1/30°
(#20574) sind durch die maßstäbliche Originalität bedingt und für
den einwandfreien Spielbetrieb unerheblich.
Alle Carrera Ersatzteile im Web Shop erhältlich:
carrera-toys.com
Lieferung erfolgt ausschließlich nach Deutschland, Österreich, Nie-
derlande, Belgien und Luxemburg.

Technische Daten

Ausgangsspannung · Spielzeugtransformator
14,8 V 51,8 VA
Strommodi
1.) Spielbetrieb = Fahrzeuge werden über Handregler betätigt
2.) Ruhebetrieb = Handregler werden nicht betätigt, kein Spiel
3.) Stand-by Betrieb = nach ca. 20 Minuten Ruhebetrieb schaltet die
Anschlußschiene in den Stand-by Modus.
Die mittlere LED blinkt in langen Abständen.
STROMVERBRAUCH < 1 Watt/1W
Durch Betätigung des Handreglers wird der Stand-by Modus
beendet, die Bahn befindet sich wieder im Ruhebetrieb.
4.) Aus-Zustand = Netzgerät vom Stromnetz getrennt
Dieses Produkt ist mit dem Symbol für die selektive Entsorgung von
elektrischer Ausrüstung versehen (WEEE). Das heißt, dass dieses
Produkt der EU Direktive 2002/96/EC entsprechend entsorgt wer-
den muss, um die entstehenden Umweltschäden zu minimieren.
Weitere Informationen erhalten Sie bei Ihrer lokalen oder regionalen
Behörde.
Aus diesem selektiven Entsorgungsprozess ausgeschlossene elek-
tronische Produkte stellen wegen der Präsenz gefährlicher Sub-
stanzen eine Gefahr für die Umwelt und die Gesundheit dar.
