Anleitung:
Erkopress 300 Tp
Erkopress 300 Tp-ci
Druckformgerät zum Anschluss an das vorhandene
Druckluftsystem.
Druckformgerät mit integriertem Kompressor und
Reservedruckluft.*
Die Funktion beider Geräte ist identisch.
Die Geräte sind mit berührungsloser
Temperaturkontrolle** und Touchpanel
zur Programmierung ausgestattet.

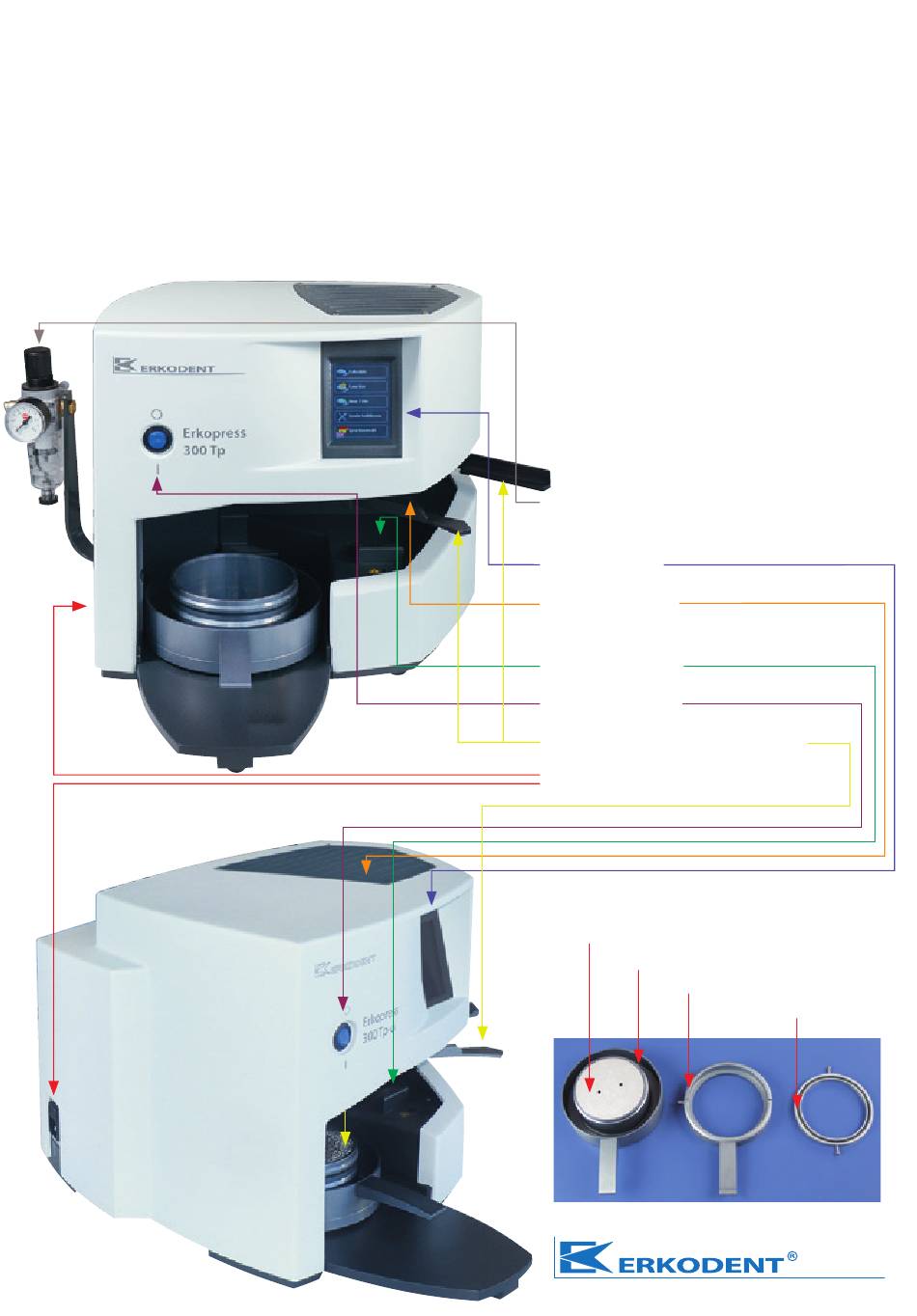

Druckluftanschluss und
Druckminderer (nur TP 300)
Touchpanel
mittelwelliger
Infrarot-Heiz strahler
Sensorfenster
Hauptschalter
Halterung für Folienaufnahme
Netzanschluss (seitlich)
Formtopf mit Modellscheibe und
Granulatauffangbehälter
Folienaufnahme
Folienspannring
* Pat. 19518211
**Pat. EP 1 905 380
Werbung
Verwandte Anleitungen für erkodent Erkopress 300 Tp
Inhaltszusammenfassung für erkodent Erkopress 300 Tp
- Seite 1 Anleitung: Erkopress 300 Tp Druckformgerät zum Anschluss an das vorhandene Druckluftsystem. Erkopress 300 Tp-ci Druckformgerät mit integriertem Kompressor und Reservedruckluft.* Die Funktion beider Geräte ist identisch. Die Geräte sind mit berührungsloser Temperaturkontrolle** und Touchpanel zur Programmierung ausgestattet. * Pat. 19518211 **Pat.
- Seite 2 Rückseite legen. Den Haltebügel mit der Schraube am Geräteboden befestigen. Gerät aufstellen und Netzkabel in das Gerät und in die Netzsteckdose einstecken. Erkopress 300 Tp-ci: Gerät aufstellen und Netzkabel in das Gerät und in die Netzsteckdose einstecken. Dichtung Dichtung...
- Seite 3 Heizung an Gerät einschalten Gerät am Hauptschalter einschalten. Im Touchpanel erscheint zunächst das Erkodent Logo und dann überprüfen Sie bitte, ob das Sensorfenster verstaubt oder verschmutzt ist. Dies führt zu Messfehlern. Wenn nötig, abstauben oder mit einem feuchten Tuch reinigen (keine Reinigungsmittel!).
- Seite 4 Folie auswählen Beispiel, Erkodur, Stärke 1 mm Durchblättern der Folienliste Die Folienliste enthält alle auf diesem Gerät verarbeitbaren und zum Zeitpunkt der Herstellung dieses Gerätes lieferbaren Folien des Erkodent Programms. zurück Menü vorwärts 1. Folienliste wählen 2. Erkodur wählen 3. 1,0 mm wählen Funktionen dieser Anzeige 4.
- Seite 5 Die Favoritenliste dient zum schnelleren Aufrufen häufig verwendeter Folien. Um eine Folie in der Favoritenliste zu speichern, wird diese aus der Folienliste, wie unter “Folie auswählen” beschrie- ben, ausgewählt. Neue Folien, entweder zukünftige von Erkodent oder Fremdfolien, werden mit dem Funktionsfeld “Neue Folien” eingegeben und in der Favoritenliste abgelegt.
- Seite 6 Tiefziehen 1. Gewählte Folie 2. Folie wird erhitzt. 3. Achtung in Kürze 4. Solltemperatur tiefziehen. erreicht, tiefziehen! zu 1. Richtige Folie ?, Das Modell jetzt oder zu 3. 10 °C vor Erreichen zu 4. Nach dem wenn ja, bestätigen. während des Heizvor- der Solltemperatur Erreichen der gangs in das Granulat...
- Seite 7 Tiefziehen 5. Abkühlzeit 6. Abkühlzeit 7. Anzeige nach dem abgelaufen Tiefziehen zu 5. Nach dem zu 6 + 7. Nach dem zu 6. + 7. Soll die gleiche Tiefziehvorgang läuft Ablauf der Abkühlzeit Folie nochmal tiefgezo- die Abkühlzeit ab. erscheinen im gen werden, den grü- Display die weiteren nen Pfeil wählen.
- Seite 8 Neue Folie eingeben Neue Folien können zukünftige Folien von Erkodent oder Fremdfolien sein. Erscheint eine neue Folie von Erkodent, stehen auf dem Etikett die nötigen Daten (Beispiel: Erko neu, Stärke 1,8 mm, Solltemperatur 150 °C, Abkühlzeit 1:40 Min.). Die Folie wird unter Eingabe “Neue Folien” gespeichert. Bei Fremdfolien muss die Solltemperatur und die Abkühlzeit mit Hilfe der Sonderfunktionen ermittelt werden.
- Seite 9 Sonderfunktionen Mit den Sonderfunktionen können die Heizung und die Druckluft (Tp 300-ci, interner Kompressor) unabhängig vom Programm ein- und ausgeschaltet werden. Zur Ermittlung der Solltemperatur (Tiefziehtemp.) einer Fremdfolie „Heizung ein” wählen und die Folie, wie unter „Tiefziehen” beschrieben, einspannen (a). Sobald die Folienaufnahme unter der Heizung einrastet (b), schaltet diese ein und der Sensor misst die Temperatur der Folie.
- Seite 10 Werksvorgaben für Folien ändern Die Solltemperatur und die Abkühlzeit können für einen Tiefziehvorgang oder, dann als Favorit, dau- erhaft geändert werden. Die Solltemperatur (Werksvorgabe) kann maximal nur um +/- 5 °C verändert werden. Die Änderungen werden im Fenster “ausgewählte Folie” oder “Favorit” vorgenommen, siehe auch “Folie auswählen”...
- Seite 11 Wartung Erkopress 300 TP/300 Tp-ci: Wartung Erkopress 300 Tp Damit die volle Funktion des Geräts erhalten Der Kondenswasserstand im bleibt, sollten die Dichtun gen (Abb. Seite 1) Wasserabscheider darf die bei intensivem Gebrauch jährlich gewechselt max. Markierung nicht über- werden. Neue Dichtringe gut in die Nuten schreiten.
- Seite 12 Materialkarte, Erkodent Programm, Garantiekarte, Anforderungsblatt für Programm-Update und Einweisung (nur in D), Konformitätserklärung Erkodent Erich Kopp GmbH • Siemensstraße 3 • 72285 Pfalzgrafenweiler Germany • Tel.: +49 (0) 74 45 85 01-0 • Fax: +49 (0) 74 45 20 92 www.erkodent.com • info@erkodent.com...
