Produkteinführung
Motherboard-Übersicht
• Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente
anfassen.
• Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie
einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit
die Komponenten nicht durch statische Elektrizität beschädigt werden.
• Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung
ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung
kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten
führen.
• Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards.
Nichtbeachtung kann zu Verletzungen und Schäden an den Motherboard-Komponenten
führen.
Platzieren Sie
diese Seite in
Richtung des
Gehäuses HDMI
USB3_34
14
13

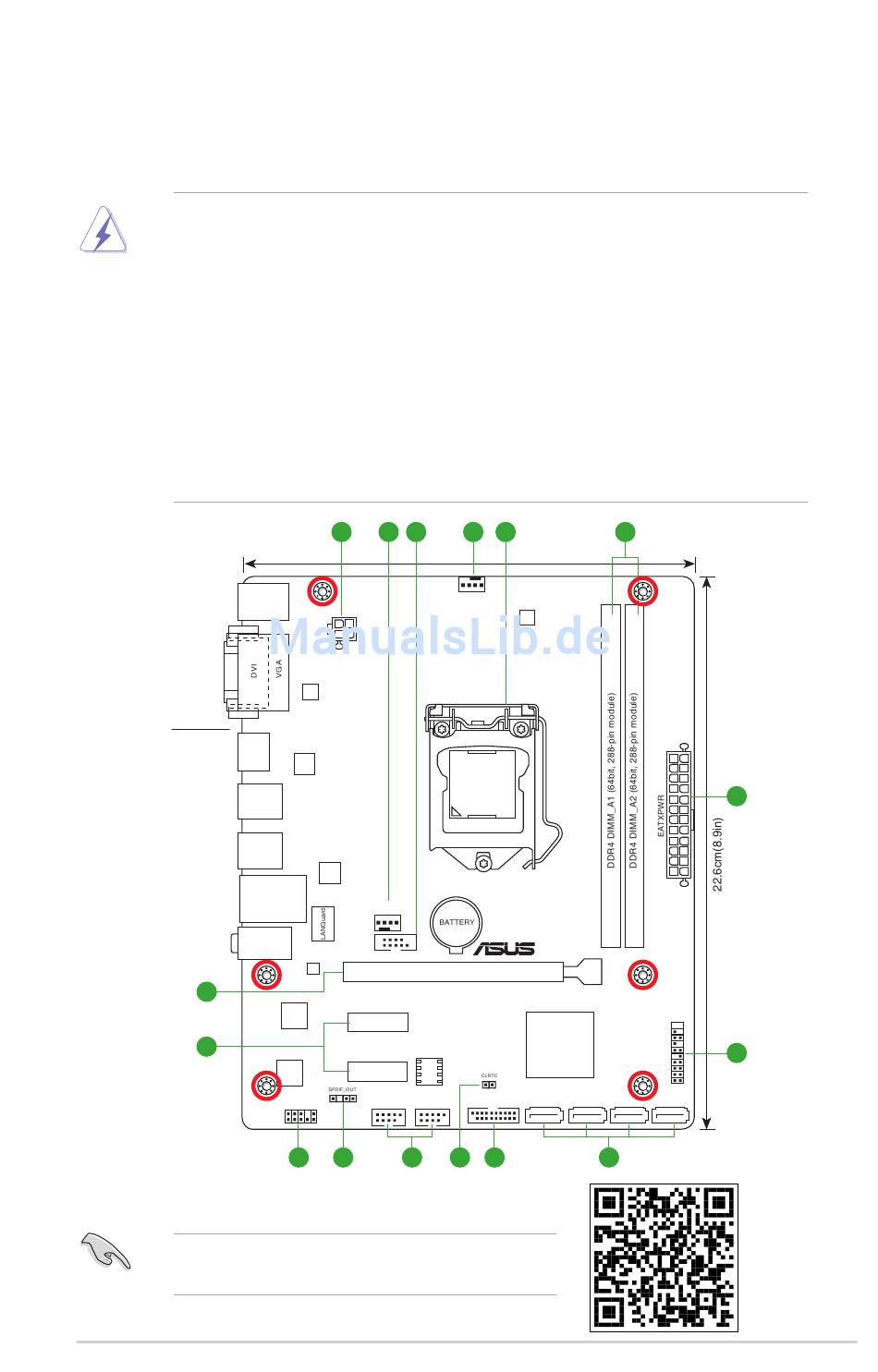

Scannen Sie den QR-Code, um detaillierte Definitionen
der Pins zu erhalten..
ASUS H110M-PLUS
1 2
KBMS
ATX12V
RTD
2168
ASM
1442K
USB3.1
_E12
ASM
1142
LAN_USB56
CHA_FAN1
AUDIO
COM
Realtek
H110M-PLUS
8111H
Super
I/O
PCIEX1_1
ALC PCIEX1_2
887
USB910
AAFP
12 11 10
3 2 4
18.6cm(7.3in)
CPU_FAN
DIGI
+VRM
LGA1151
PCIEX16
Intel
®
H110
128Mb
BIOS
USB78 USB3_12
SATA6G_1 SATA6G_2
9 8
1
5
1
PANEL
6
SATA6G_3 SATA6G_4
7
1-1
