Inhaltszusammenfassung für Asus H110M-D
- Seite 1 H110M-D...
-
Seite 2: Erste Ausgabe November 2015
Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen................iv Über dieses Handbuch ................... iv Verpackungsinhalt ..................vi H110M-D Spezifikationsübersicht ..............vi Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-7 Systemspeicher.....................1-8 Kapitel 2: BIOS-Infos BIOS-Setup-Programm .................2-1 EZ Mode ......................2-2 Erweiterter Modus ..................2-3 Exit-Menü .......................2-4 Anhang Hinweise ...................... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Information
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
Dual-Channel-Speicherarchitektur Unterstützt Intel Extreme Memory Profile (XMP) Speicher * Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). ** Aufgrund der Intel-Chipsatzbeschränkungen laufen DDR4 2133 MHz und höhere Speichermodule im XMP-Modus mit einer maximalen Geschwindigkeit von DDR4 2133 MHz. -
Seite 7: Bewährte Qualität
- 6 x USB 2.0/1.1 Anschlüsse (2 Anschlüsse auf der Rückseite, 4 Anschlüsse auf dem Mittelbord) Bewährte Qualität ASUS 5X PROTECTION II - ASUS LANGuard - schützt das LAN vor Überspannung und Blitzschlägen - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des Netzspannungskreises - ASUS DIGI+ VRM - 5 Digital Power Design - ASUS DRAM-Überstromschutz: Verbesserter DRAM-Überstromschutz... -
Seite 8: Asus-Exklusive-Eigenschaften
H110M-D Spezifikationsübersicht ASUS-Exklusive-Eigenschaften - ASUS Ai Charger - ASUS AI Suite 3 - ASUS Disk Unlocker bietet 3TB+ HDD Unterstützung - Anti Surge EZ DIY Push Nachricht einzigartige ASUS - Überwachen Sie Ihren PC-Status mit Smart-Geräten in Echtzeit Funktionen UEFI BIOS EZ Modus - mit freundlicher grafischer Benutzeroberfläche... -
Seite 9: Funktionen
Windows 10 (64-bit) Windows 8.1 (64-bit) Windows 7 (32-bit / 64-bit)* Unterstützung * Bitte besuchen Sie die offizielle ASUS-Webseite und laden Sie zum Installieren von Windows 7 „Windows 7 Installation Guide (Windows 7-Installationsanleitung)“ und „ASUS EZ Installer (ASUS EZ-Installationsprogramm)“ herunter. Formfaktor uATX Formfactor: 8,9 Zoll x 7,3 Zoll (22,6 cm x 18,5 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. -
Seite 10: Kapitel 1: Produkteinführung

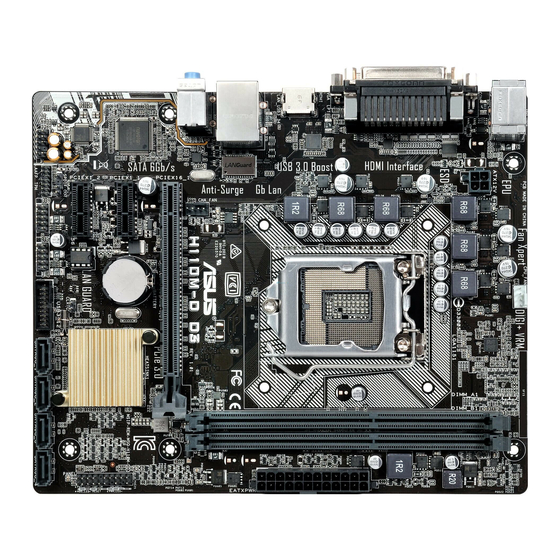

+VRM ATX12V Platzieren Sie diese Seite in Richtung des Gehäuses LGA1151 1442K HDMI LAN_USB3_34 CHA_FAN AUDIO H110M-D Realtek 8111H PCIEX16_1 Super PCIEX1_1 Intel ® H110 PCIEX1_2 128Mb BIOS 887-VD2 USB3_12 AAFP SATA6G_1 SATA6G_2 USB910 USB56 PANEL Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten.. ASUS H110M-D... - Seite 11 ATX Stromanschlüsse (24-Pin EATXPWR, 4-pin ATX12V) Richten Sie die ATX-Stromversorgungsstecker in diesen Anschlüssen richtig aus und drücken sie fest nach unten, bis die Stecker vollständig passen. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner aufhttp://support.asus.com/PowerSupplyCalculator/PSCalculator. aspx?SLanguage = en-us. CPU- und Gehäuselüfteranschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard- Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper- Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (11W) Leistung. Intel LGA1151 CPU Sockel Installieren Sie die Intel LGA1151 CPU in dem aufgelöteten LGA1151 Sockel, der entwickelt wurde für sechste Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU).
- Seite 12 Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. USB 2.0 Anschlüsse (10-1 pol. USB56, USB910) Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikationen und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mb/s. TPM Anschluss (14-1 polig TPM) Verbinden Sie ein Trusted Platform Module (TPM)-System mit diesem +3VSB F_CLKRUN S_PCIRST#_TBD F_SERIRQ Anschluss, um die Netzwerksicherheit F_FRAME# zu erhöhen, digitale Identitäten zu F_LAD3 C_PCICLK_TPM F_LAD2 schützen und die Plattform-Integrität F_LAD1 sicherzustellen. F_LAD0 PIN 1 ASUS H110M-D...
-
Seite 13: Irq-Zuweisungen Für Dieses Motherboard
Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A- Modul, das entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition-Frontpanel-Audiomodul mit diesem Anschluss verbinden möchten, stellen Sie die Option Front Panel Type (Frontpaneltyp) im BIOS-Setup auf [HD Audio (HD-Audio)] ein. Wenn Sie ein AC'97 Frontblenden- Audiomodul anschließen wollen, stellen Sie das Element auf [AC 97]. Dieser Anschluss ist standardmäßig auf [HD Audio (HD-Audio)] eingestellt. Digitaler Audioanschluss (4-1-polig SPDIF_OUT) Verbinden Sie das S/PDIF-Ausgangsmodul-Kabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. PIN 1 SPDIF_OUT PCI Express 2.0 x1 Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. PCI Express 3.0 / 2.0 x16 Steckplatz Dieses Motherboard verfügt über einen PCI Express 3.0/2.0 x16-Steckplatz, der PCI Express 3.0/2.0 x16 Grafikkarten unterstützt, welche die PCI-Express-Spezifikationen einhalten. -
Seite 14: Beschreibung
Anschluss Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. Lan-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung Status Beschreibung Nicht verbunden 10Mb/s Verbindung Orange Vebunden ORANGE 100Mb/s Verbindung Orange (Blinkend) Datenaktivität GRÜN 1Gbps Verbindung Orange (blinkend Bereit, um aus dann dauerhaft) dem S5-Modus aufzuwachen Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player oder andere Audioquellen. Line-Out-Anschluss (Limette). Dieser Anschluss verbindet Kopfhörer oder Lautsprecher. In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen, wird die Funktion dieses Anschlusses zum Front-Lautsprecherausgang. Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen. Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration. ASUS H110M-D... - Seite 15 Audio 2.1, 4.1, 5.1, or 7.1-channel configuration Kopfhörer Anschlüssen 4.1-Kanal 5.1-Kanal 7.1-Kanal 2.1-Kanal Hellblau (Rückseite) Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher Limette (Rückseite) Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa (Rückseite) Mic In Mic In Bass/Mitte Bass/Mitte Limette (Frontpanel) Seitenlautsprecher Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 7-Kanal Audio-Ausgang zu unterstützen. USB 3.0-Ports. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.0 Geräte.
-
Seite 16: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151 Sockel entworfen für die neue 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1150, LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. . ASUS H110M-D... -
Seite 17: Systemspeicher
Steckplatz 1 DIMM_B1 Kanal B Steckplatz 3 • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals, für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Entsprechend der Intel CPU-Spezifikationen wird eine DIMM-Spannung von weniger als 1,35 V empfohlen, um den Prozessor zu schützen. • Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folgenden Möglichkeiten nutzen: Verwenden Sie maximal 3GB Speicher, wenn Sie ein 32-Bit Windows Betriebssystem haben. I nstallieren Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen. F ür weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. Besuchen Sie die ASUS-Webseite unter www.asus.com für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Installieren eines DIMMs Entfernen einer DIMM Kapitel 1: Produkteinführung... -
Seite 18: Kapitel 2: Bios-Infos
BIOS nach dem POST starten BIOS nach dem POST starten Drücken Sie gleichzeitig <Strg> + <Alt> + <Entf>. Drücken Sie die Reset-Taste auf dem Gehäuse. Drücken Sie die Ein-/Austaste zum Ausschalten des Systems und schalten Sie es dann erneut ein. Tun Sie dies nur, wenn Ihnen der Start des BIOS mit den ersten zwei Optionen nicht gelungen ist. Reset mit der An/Austaste, Reset-Taste oder <Strg> + <Alt> + <Entf> aus einem laufenden Betriebssystem zu erzwingen, kann Schäden an Daten oder am System verursachen. Wir empfehlen Ihnen, das System immer ordnungsgemäß aus dem Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard zu laden. • Laden Sie bitte die Standardeinstellungen, wenn das System nach Änderung der BIOS-Einstellungen instabil geworden ist. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü oder drücken Sie <F5>. • Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Im Abschnitt Motherboard overview (Motherboard-Übersicht) finden Sie weitere Informationen zum Löschen des RTC RAM. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode and Advanced Mode (Erweiterter Modus). Drücken Sie <F7>, um zwischen den Modi zu wechseln. ASUS H110M-D... -
Seite 19: Ez Mode
EZ Mode Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Mode-Fenster geladen. . EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden. Für Details beziehen Sie sich auf das Element Setup Mode in 2.8 Boot-Menü. Zeigt Systemeingenschaften für Zeigt CPU-/Motherboard-Temperatur, den aktuellen Modus. Klicken Sie CPU-Spannungsausgabe, CPU-/ zum Wechseln der EZ System- Gehäuselüftergeschwindigkeit und Anzeigesprache des Einstellungsmodi auf <Enter> SATA Informationen BIOS-Setup-Programms Menüs des Zeigt die Zeigt die Geschwindigkeit der erweiterten Modus... -
Seite 20: Erweiterter Modus
Sie sich auf die folgenden Abschnitte. Zum Aufrufen des EZ Modus, klicken Sie EzMode(F7) oder drücken Sie <F7>. Kurze Anmerkung Q-Fan Control MyFavorite Sprache Hot Keys Menüleiste Konfigurationsfelder Untermenüpunkt Geht zurück zu Bildlaufleiste EZ Mode Menüelemente Allgemeine Hilfe In Häufig Zuletzt geändert gestellte Fragen Popup-Fenster Einstellungen suchen Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ASUS H110M-D... -
Seite 21: In Häufig Gestellte Fragen Suchen
In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Save Changes & Reset Sobald Sie mit dem Auswählen fertig sind, wählen Sie diese Option aus dem Exit-Menü, damit die ausgewählten Werte gespeichert werden. Bei Wahl dieser Option oder Drücken der Taste <F10> erscheint ein Bestätigungsfenster. Wählen Sie OK, um Änderungen zu speichern und das Setup zu beenden. Änderungen verwerfen und verlassen Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern. Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell aus dem Dateisystemgerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. -
Seite 22: Anhang
Cet appareil est conforme aux normes CNR exemptes de licence d'Industrie Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences et (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. ASUS H110M-D... -
Seite 23: Canadian Department Of Communications-Erklärung
Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der... - Seite 24 CE. Română Prin prezenta, AsusTek Inc. declară faptul că acest dispozitiv Русский Компания ASUS заявляет, что это устройство respectă cerinţele esenţiale şi alte prevederi relevante ale directivelor соответствует основным требованиям и другим соответствующим CE. Pentru mai multe detalii, consultaţi declaraţia de conformitate CE.
-
Seite 25: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Allgemeiner Support +1-812-282-2787 Online-Support http://www.service.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online Support http://www.asus.com/de/support/... - Seite 26 ASUS H110M-D...
