- Seite 1 H110M-K G10950_H110M-K_UM.indb 1 11/9/15 5:13 PM...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen................iv Über dieses Handbuch ................... iv Verpackungsinhalt ..................vi H110M-K Spezifikationsübersicht ..............vii Produkteinführung Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-7 Systemspeicher.....................1-8 BIOS-Infos BIOS-Setup-Programm .................2-1 EZ Mode ......................2-2 Erweiterter Modus ..................2-3 Exit-Menü .......................2-4 Anhang Hinweise ......................A-1 ASUS Kontaktinformation ................A-4 G10950_H110M-K_UM.indb 3... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden Wenn möglich, entfernen Sie alle Stromkabel vom bestehenden System. -
Seite 5: Wo Finden Sie Weitere Information
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte Beziehen sich auf die ASUS Kontaktdaten Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden Diese Dokumente sind nicht Teil des... -
Seite 6: Verpackungsinhalt
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält Motherboard ASUS H110M-K Motherboard Kabel 2 x Serielle ATA 6.0Gb/s Kabel Zubehör 1 x E/A-Abdeckung Software-DVD Support DVD Dokumentation Benutzerhandbuch Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler. -
Seite 7: H110M-K Spezifikationsübersicht
* Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs Details finden Sie auf der Speicher QVL ** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List) 1 x PCI Express 3.0 / 2.0-x16-Steckplatz (bei x16 Modus) Erweiterungssteckplätze... - Seite 8 - 6 x USB 2.0/1.1 Anschlüsse (2 Anschlüsse auf dem Mittelboard, 4 Anschlüsse auf der Rückseite) ASUS 5X PROTECTION II - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des...
- Seite 9 Windows 10 (64-bit) Windows 8.1 (64-bit) OS Unterstützung Windows 7 (64-bit/32-bit)* * Bitte besuchen Sie die offizielle ASUS-Webseite und laden Sie zum Installieren von Windows 7 „Windows 7 Installation Guide (Windows 7-Installationsanleitung)“ und „ASUS EZ Installer (ASUS EZ-Installationsprogramm)“ herunter Formfaktor uATX Formfactor: 8,9 Zoll x 7,2 Zoll (22,6 cm x 18,3 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern...
-
Seite 10: Produkteinführung

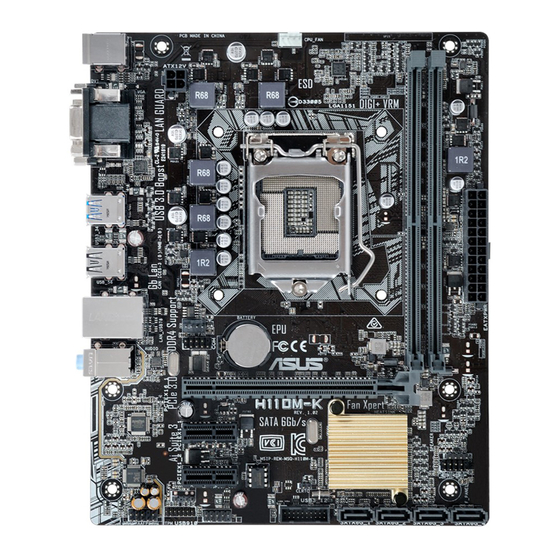

Seite in Richtung des Gehäuses USB3_34 LGA1151 USB_56 CHA_FAN LAN_USB78 AUDIO 8111H PCIEX16_1 H110M-K Super PCIEX1_1 Intel ® SPEAKER H110 PCIEX1_2 128Mb F_PANEL BIOS AAFP USB3_12 SATA6G_1 SATA6G_2 SATA6G_3 SATA6G_4 USB910 Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten. ASUS H110M-K G10950_H110M-K_UM.indb 1 11/9/15 5:13 PM... - Seite 11 ATX-Stromanschlüsse (24-poliger EATXPWR, 4-poliger EATX12V) Richten Sie die ATX-Stromversorgungsstecker in diesen Anschlüssen richtig aus und drücken sie fest nach unten, bis die Stecker vollständig passen. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU), das ATX 12 V-Spezifikation 2.0 (oder neuere Version) unterstützt und mindestens eine Leistung von 350 W verwenden. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner aufhttp://support.asus. com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. CPU und Gehäuselüfteranschluss (4-pin CPU_FAN, 4-pin CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (11W) Leistung. Serial Port Connector (10-1 Pin COM) Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren Sie das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Intel LGA1151 CPU Sockel Installieren Sie die Intel LGA1151 CPU in dem aufgelöteten LGA1151 Sockel, der entwickelt...
- Seite 12 Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikation und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mbps. Digitaler Audioanschluss (4-1 pin SPDIF_OUT) Verbinden Sie das S/PDIF-Ausgangsmodul-Kabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. TPM Anschluss (14-1 polig TPM) Verbinden Sie ein Trusted Platform Module (TPM)-System mit diesem Anschluss, um die Netzwerksicherheit zu erhöhen, digitale Identitäten zu schützen und die Plattform- Integrität sicherzustellen. +3VSB F_CLKRUN S_PCIRST#_TBD F_SERIRQ F_FRAME# F_LAD3 C_PCICLK_TPM F_LAD2 F_LAD1 PIN 1 F_LAD0 SPDIF_OUT PIN 1 ASUS H110M-K G10950_H110M-K_UM.indb 3 11/9/15 5:13 PM...
-
Seite 13: Irq-Zuweisungen Für Dieses Motherboard
Frontblenden Audioanschluss (10-1 Pin AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A- Modul, das entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition-Frontpanel-Audiomodul mit diesem Anschluss verbinden möchten, stellen Sie die Option Front Panel Type (Frontpaneltyp) im BIOS-Setup auf [HD Audio (HD-Audio)] ein. Wenn Sie ein AC'97 Frontblenden- Audiomodul anschließen wollen, stellen Sie das Element auf [AC 97]. Dieser Anschluss ist standardmäßig auf [HD Audio (HD-Audio)] eingestellt. PCI Express 3.0/2.0 x1 Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. PCI Express 3.0 / 2.0 x16 Steckplatz Dieses Motherboard verfügt über einen PCI Express 3.0/2.0 x16-Steckplatz, der PCI Express 3.0/2.0 x16 Grafikkarten unterstützt, welche die PCI-Express-Spezifikationen einhalten. IRQ-Zuweisungen für dieses Motherboard PCIEx16 geteilt –... -
Seite 14: Beschreibung
Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung Status Beschreibung Nicht verbunden 10Mbps Verbindung Orange Vebunden ORANGE 100Mbps Verbindung Orange (Blinkend) Datenaktivität GRÜN 1Gbps Verbindung Orange (blinkend Bereit, um aus dann dauerhaft) dem S5-Modus aufzuwachen Line-In-Anschluss (hellblau) Dieser Anschluss verbindet Tonband, CD, DVD-Player oder andere Audioquellen Line-Out-Anschluss (Limette) Dieser Anschluss verbindet Kopfhörer oder Lautsprecher In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen, wird die Funktion dieses Anschlusses zum Front-Lautsprecherausgang Mikrofonanschluss (rosa). Dieser Anschluss verbindet ein Mikrofon Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration ASUS H110M-K G10950_H110M-K_UM.indb 5 11/9/15 5:13 PM... - Seite 15 Audio 2.1, 4.1, 5.1, or 7.1-channel configuration Kopfhörer Anschlüssen 4.1-Kanal 5.1-Kanal 7.1-Kanal 2.1-Kanal Hellblau Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher (Rückseite) Limette Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher (Rückseite) Rosa (Rückseite) Mic In Mic In Bass/Mitte Bass/Mitte Limette Seitenlautsprecher (Frontpanel) Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 7-Kanal Audio-Ausgang zu unterstützen.
-
Seite 16: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151 Sockel entworfen für die neue 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie die richtige CPU für LGA1151 Sockel installieren Verwenden Sie niemals eine CPU für LGA1150, LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. ASUS H110M-K G10950_H110M-K_UM.indb 7 11/9/15 5:13 PM... -
Seite 17: Systemspeicher
Sie können verschiedene Speichergrößen in Kanal A und B installieren Das System plant die Gesamtgröße des kleineren Kanals, für die Dual-Channel-Konfiguration Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Entsprechend der Intel CPU-Spezifikationen wird eine DIMM-Spannung von weniger als 1,35 V empfohlen, um den Prozessor zu schützen. • Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folgenden Möglichkeiten nutzen: Verwenden Sie maximal 3 GB Systemspeicher, wenn Sie ein 32-Bit Windows Betriebssystem benutzen. I nstallieren Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen. F ür weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. Besuchen Sie die ASUS-Webseite unter www.asus.com für die neuste QVL. Installieren eines DIMMs Entfernen einer DIMM Kapitel 1: Produkteinführung G10950_H110M-K_UM.indb 8 11/9/15 5:13 PM... -
Seite 18: Bios-Infos
Drücken Sie die Reset-Taste auf dem Gehäuse. Drücken Sie die Ein/Austaste zum Ausschalten des Systems und schalten Sie es dann erneut ein. Tun Sie dies nur, wenn Ihnen der Start des BIOS mit den ersten zwei Optionen nicht gelungen ist. Reset mit der An/Austaste, Reset-Taste oder <Strg> + <Alt> + <Entf> aus einem laufenden Betriebssystem zu erzwingen, kann Schäden an Daten oder am System verursachen. Wir empfehlen Ihnen, das System immer ordnungsgemäß aus dem Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard zu laden. • Laden Sie bitte die Standardeinstellungen, wenn das System nach Änderung der BIOS-Einstellungen instabil geworden ist. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü oder drücken Sie <F5>. • Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Im Abschnitt Motherboard overview (Motherboard-Übersicht) finden Sie weitere Informationen zum Löschen des RTC RAM. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode and Advanced Mode (Erweiterter Modus). Drücken Sie <F7>, um zwischen den Modi zu wechseln. ASUS H110M-K G10950_H110M-K_UM.indb 1 11/9/15 5:13 PM... -
Seite 19: Ez Mode
EZ Mode Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Mode-Fenster geladen EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden. Für Details beziehen Sie sich auf das Element Setup Mode in 2.8 Boot-Menü. Zeigt Systemeingenschaften Zeigt CPU-/Motherboard-Temperatur, für den aktuellen Modus. CPU-Spannungsausgabe, CPU-/ Anzeigesprache des Klicken Sie zum Wechseln der Gehäuselüftergeschwindigkeit und BIOS-Setup-Programms EZ System-Einstellungsmodi SATA Informationen auf <Enter>. Zeigt die Geschwindigkeit der CPU- Menüs des Zeigt die Lüfter. -
Seite 20: Erweiterter Modus
MyFavorite Q-Fan Anmerkung Control Sprache Menüleiste Konfigurationsfelder Untermenüpunkt Bildlaufleiste Zuletzt geändert Menüelemente Einstellungen Allgemeine Hilfe Geht zurück zu EZ Popup-Fenster Mode In Häufig gestellte Fragen suchen Zeigt die CPU/Motherboard- Temperatur, CPU- und Speicherspannungsausgang ASUS H110M-K G10950_H110M-K_UM.indb 3 11/9/15 5:13 PM... -
Seite 21: In Häufig Gestellte Fragen Suchen
In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen Alternativ können Sie den folgenden QR-Code scannen: Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster Wählen Sie OK, um die Standardwerte zu laden Save Changes und Reset Sobald Sie mit dem Auswählen fertig sind, wählen Sie diese Option aus dem Exit-Menü, damit die ausgewählten Werte gespeichert werden Bei Wahl dieser Option oder Drücken der Taste <F10> erscheint ein Bestätigungsfenster Wählen Sie OK, um Änderungen zu speichern und das Setup zu beenden Änderungen verwerfen und verlassen Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden EFI Shell aus dem Dateisystemgerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden Kapitel 2: Erste Schritte G10950_H110M-K_UM.indb 4... -
Seite 22: Anhang
: (1) cet appareil ne doit pas provoquer d’interférences et (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil. ASUS H110M-K G10950_H110M-K_UM.indb 1 11/9/15 5:13 PM... -
Seite 23: Canadian Department Of Communications-Erklärung
Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der... - Seite 24 CE. Per maggiori informazioni fate riferimento alla dichiarazione di conformità CE. Română Prin prezenta, AsusTek Inc. declară faptul că acest dispozitiv Компания ASUS заявляет, что это устройство соответствует основным respectă cerinţele esenţiale şi alte prevederi relevante ale directivelor требованиям и другим соответствующим условиям европейских...
-
Seite 25: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Allgemeiner Support +1-812-282-2787 Online-Support http://www.service.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax... - Seite 26 ASUS H110M-K G10950_H110M-K_UM.indb 5 11/9/15 5:13 PM...
