Inhaltszusammenfassung für Asus H110M-D D3
- Seite 1 H110M-D D3...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen................iv Über dieses Handbuch ................... iv Verpackungsinhalt ..................vi H110M-D D3 Spezifikationsübersicht ............vi Produkteinführung Bevor Sie beginnen .................1-1 Motherboard-Übersicht ..............1-1 Central Processing Unit (CPU) ............1-3 Systemspeicher ................1-7 Erweiterungssteckplätze ..............1-9 Headers ...................1-11 Anschlüsse ..................1-12 Software Support ................1-20 BIOS-Infos Verwaltung und Aktualisierung des BIOS ........2-1... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Information
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
Dual-Channel-Speicherarchitektur Speicher Unterstützt Intel Extreme Memory Profile (XMP) * Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Schauen Sie unter www.asus.com für die aktuellste Speicher-QVL (Qualified Vendors List [Liste qualifizierter Anbieter]). 1 x PCI Express 3.0/2.0 x16-Steckplätze Erweiterungssteckplätze 2 x PCI Express 2.0 x1 -Steckplatz Multi-VGA-Ausgabe unterstützt: HDMI-, D-Sub-Anschluss... - Seite 7 - 6 x USB 2.0/1.1 Anschlüsse (2 Anschlüsse auf der Rückseite, 4 Anschlüsse auf dem Mittelbord) Hochleistung ASUS 5X PROTECTION II - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des Netzspannungskreises - ASUS DIGI+ VRM - 3+2+1 Phase Digitales Power Design - ASUS DRAM-Überstromschutz: Verbesserter DRAM-Überstromschutz...
- Seite 8 Windows 10 (64-bit), Windows 8.1 (64-bit), Windows 7 (32-bit / 64-bit) OS Unterstützung * Bitte besuchen Sie die offizielle ASUS-Webseite und laden Sie zum Installieren von Windows 7 „Windows 7 Installation Guide (Windows 7-Installationsanleitung)“ und „ASUS EZ Installer (ASUS EZ-Installationsprogramm)“ herunter. Formfaktor uATX Formfactor: 8,9 Zoll x 7,3 Zoll (22,6 cm x 18,5 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern.
-
Seite 9: Produkteinführung
Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Gehäuses, wie in dem Bild angezeigt. 1.2.2 Schraubenlöcher Setzen Sie die sechs Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben nicht zu fest anziehen! Sonst wird das Motherboard beschädigt. ASUS H110M-D D3... -
Seite 10: Motherboard-Layout

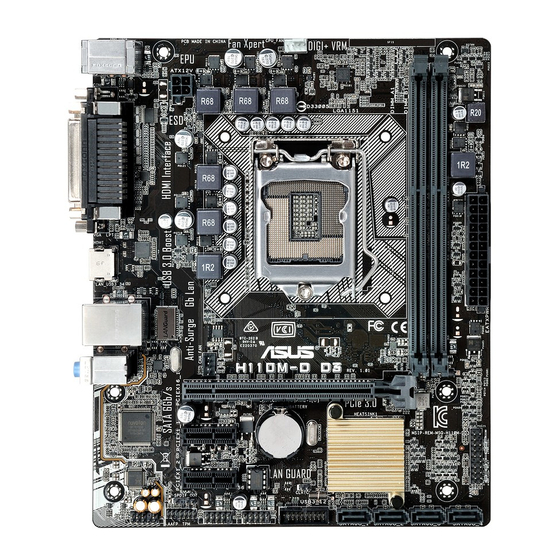

Platzieren Sie diese Seite in Richtung des Gehäuses H110M-D D3 1.2.3 Motherboard-Layout 18.5cm(7.3in) CPU_FAN KBMS_USB78 DIGI +VRM ATX12V LGA1151 1442K HDMI LAN_USB3_34 CHA_FAN AUDIO H110M-D D3 Realtek 8111H PCIEX16_1 Super PANEL PCIEX1_1 Intel ® H110 PCIEX1_2 128Mb BIOS 887-VD2 USB3_12... -
Seite 11: Central Processing Unit (Cpu)
1-17 Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151 Sockel entworfen für die neue 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren.. H110M-D D3 H110M-D D3 CPU socket LGA1151 ASUS H110M-D D3... -
Seite 12: Installation Der Cpu
Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. -
Seite 13: Installieren Von Cpu-Kühlkörper Und Lüfter
1.3.2 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. . ASUS H110M-D D3... - Seite 14 Installieren von CPU-Kühlkörper und Lüfter Installieren von CPU-Kühlkörper und Lüfter Kapitel 1: Produkteinführung...
-
Seite 15: Systemspeicher
Das Motherboard ist mit zwei Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. Die Abbildung zeigt die Position der DDR3 DIMM-Steckplätze: H110M-D D3 H110M-D D3 240-pin DDR3 DIMM sockets 1.4.2 Speicherkonfigurationen Sie können 1 GB, 2 GB, 4 GB, 8 GB und 16 GB ungepufferte nicht-ECC DDR3 DIMMs in den DIMM-Steckplätzen installieren. -
Seite 16: Installieren Eines Dimms
Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. Besuchen Sie die ASUS-Webseite unter www.asus.com für die neuste QVL. 1.4.3 Installieren eines DIMMs... -
Seite 17: Erweiterungssteckplätze
Bei Verwendung von PCI-Karten in gemeinsam genutzten Slots, stellen Sie sicher, dass die Treiber die Option "IRQ gemeinsam verwenden" unterstützen oder die Karten keine IRQ- Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. ASUS H110M-D D3... -
Seite 18: Irq-Zuweisungen Für Dieses Motherboard
1.5.3 PCI Express 2.0 x1 Steckplatz Dieses Motherboard besitzt zwei PCI Express x1 Steckplätze, die Netzwerkkarten, SCSI- Karten und andere Karten unterstützen, die den PCI Express-Spezifikationen entsprechen. 1.5.4 PCI Express 3.0 / 2.0 x16 Steckplatz Dieses Motherboard verfügt über einen PCI Express 3.0/2.0 x16-Steckplatz, der PCI Express 3.0/2.0 x16 Grafikkarten unterstützt, welche die PCI-Express-Spezifikationen einhalten. -
Seite 19: Headers
RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie z.B. Systemkennwörter beinhalten. H110M-D D3 H110M-D D3 Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. -
Seite 20: Anschlüsse
Anschlüsse 1.7.1 Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/Maus. Parallele Anschlusskonfiguration. Dieser 25-polige Port dient zum Anschluss von Druckern, Scannern und anderen Geräten mit Parallelanschluss. LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. Lan-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed LED... - Seite 21 Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA- Monitor oder andere VGA-kompatible Geräte. Serieller (COM) Anschluss. Dieser 9-polige Kommunikationsanschluss ist für Zeigegeräte oder andere serielle Geräte. USB 2.0-Anschluss. Diese 4-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0/1.1 Geräte. ASUS H110M-D D3 1-13...
-
Seite 22: Interne Anschlüsse
Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner aufhttp://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. Kapitel 1: Produkteinführung 1-14... - Seite 23 Spezifikation und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mbps. USB910 USB56 PIN 1 PIN 1 H110M-D D3 H110M-D D3 USB2.0 connectors Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. ASUS H110M-D D3 1-15...
- Seite 24 USB Geräte, optimierte Energieeffizienz und Rückwärtskompatibilität mit USB 2.0. USB3_12 PIN 1 H110M-D D3 H110M-D D3 USB3.0 Front panel connector Dieses USB 3.0-Modul kann separat gekauft werden. Intel H110 Serielle ATA 6.0 Gb/s Anschlüsse (7-pol. SATA 6G_1~4) Diese Anschlüsse verbinden Serial ATA 6.0 Gb/s-Festplattenlaufwerke über Serial ATA 6.0 Gb/s Signal Kabel.
- Seite 25 PIN 1 H110M-D D3 HD-audio-compliant Legacy AC’97 pin definition compliant definition H110M-D D3 Front panel audio connector • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition Frontblenden-Audiomodul anschließen wollen, stellen Sie den Front Panel Type im BIOS-Setup auf [HD].
- Seite 26 H110M-D D3 CHA FAN PWR CHA FAN IN H110M-D D3 Fan connectors Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max.
- Seite 27 HDD_LED- PLED+ HDD_LED+ H110M-D D3 PIN 1 H110M-D D3 System panel connector • System Power LED (2-pol. +PWR_LED-) Dieser 2-polige Stecker ist für die System-Strom-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet.
-
Seite 28: Software Support
So starten Sie die DVD Legen Sie die Support-DVD in das optische Laufwerk. Wenn Autorun auf Ihrem Computer aktiviert ist, zeigt die DVD automatisch die Liste der einzigartigen Funktionen des ASUS Motherboards. Klicken Sie auf die Treiber, Dienstprogramme oder Specials Registerkarte, um ihre jeweiligen Menüs anzuzeigen. -
Seite 29: Bios-Infos
Verwaltung und Aktualisierung des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update, um das ursprüngliche BIOS des Motherboards zu kopieren. 2.1.1... -
Seite 30: Kapitel 2: Erste Schritte
2.1.2 ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. • Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. -
Seite 31: Asus Bios Updater
• ASUS EZ Flash 3 kann Geräte wie USB-Flash-Disk mit FAT 32/16 Format und einzelne Partition unterstützen. • Schalten Sie das System NICHT aus oder setzen es zurück während der Aktualisierung des BIOS, um Systemstartfehler zu vermeiden! 2.1.3 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Programm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während der Aktualisierung beschädigt... -
Seite 32: Das System Im Dos-Modus Hochfahren
ENTER to select boot device ESC to boot using defaults P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup Wenn die Bootnachricht erscheint, drücken Sie die Eingabetaste innerhalb von fünf (5) Sekunden, um FreeDOS-Eingabeaufforderung zu öffnen. - Seite 33 Schalten Sie das System NICHT aus oder setzen Sie es zurück, während der Aktualisierung des BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 2.10 Exit-Menü für weitere Details. ASUS H110M-D D3...
-
Seite 34: Bios-Setup-Programm
Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard zu laden. • Falls Sie eine Maus für die Navigation im BIOS-Setup-Programm verwenden möchten, sollten Sie eine USB-Maus an das Motherboard anschließen. - Seite 35 Taste, um die Lüfter manuell Modus anzeigen zu tunen Durchsucht häufig Lädt die optimierte Speichert die gestellte Fragen Standardwerte Änderungen und Auswahl der setzt das System Bootgeräteprioritäten zurück Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS H110M-D D3...
-
Seite 36: Erweiterter Modus
2.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Zum Aufrufen des EZ Modus, klicken Sie EzMode(F7) oder drücken Sie <F7>. Q-Fan MyFavorite Kurze... -
Seite 37: Menüelemente
Siehe Abschnitt 2.3 My Favorites für weitere Informationen. Q-Fan Control (F6) Diese Schaltfläche oberhalb der Menüleiste zeigt die aktuellen Einstellungen Ihrer Lüfter. Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Siehe Abschnitt 2.2.3 QFan Control für weitere Informationen. ASUS H110M-D D3... -
Seite 38: Allgemeine Hilfe
In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. -
Seite 39: Qfan Control
Klicken Sie hier um einen Lüfter für die Konfiguration zu wählen Wählen sie ein Profil Übernehmen der um es für den Lüfter zu Klicken Sie zur Lüftereinstellungen übernehmen Rückgängigmachen Zurückkehren des anklicken der Änderungen Hauptmenüs anklicken ASUS H110M-D D3 2-11... - Seite 40 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Klicken Sie, um den Geschwindigkeitspunkte Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
-
Seite 41: Favoriten
Zum Öffnen des Bildschirms Einrichtungsbaumkarte drücken Sie <F3> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Auf dem Setup Tree Map-Bildschirm, wählen Sie die BIOS-Elemente, den Sie im MyFavorites Bildschirm speichern möchten. Hauptmenü Panel Ausgewählte Verknüpfungselemente Untermenüelemente Panel ASUS H110M-D D3 2-13... -
Seite 42: Main-Menü (Hauptmenü)
Wählen Sie ein Element aus dem Hauptmenüfeld, klicken Sie anschließend im Untermenüfeld auf das Untermenü, das Sie speichern möchten, und dann auf. Folgende Elemente können Sie nicht zu MyFavorites hinzufügen: • Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. -
Seite 43: Ai Tweaker-Menü
Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS H110M-D D3 2-15... -
Seite 44: Advanced-Menü
Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. -
Seite 45: Boot Menü
Wählen Sie ein Element aus und drücken dann die <Eingabetaste>, um das Untermenü anzeigen zu lassen. 2.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. ASUS H110M-D D3 2-17... - Seite 46 2-18 Kapitel 2: Erste Schritte...
-
Seite 47: Anhang
Cet appareil est conforme aux normes CNR exemptes de licence d’Industrie Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences et (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil. ASUS H110M-D D3... -
Seite 48: Canadian Department Of Communications-Erklärung
Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der... - Seite 49 CE. Per maggiori informazioni fate riferimento alla dichiarazione di conformità CE. Română Prin prezenta, AsusTek Inc. declară faptul că acest dispozitiv Компания ASUS заявляет, что это устройство соответствует основным respectă cerinţele esenţiale şi alte prevederi relevante ale directivelor требованиям и другим соответствующим условиям европейских...
-
Seite 50: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Allgemeiner Support +1-812-282-2787 Online-Support http://www.service.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax... - Seite 51 ASUS H110M-D D3...
