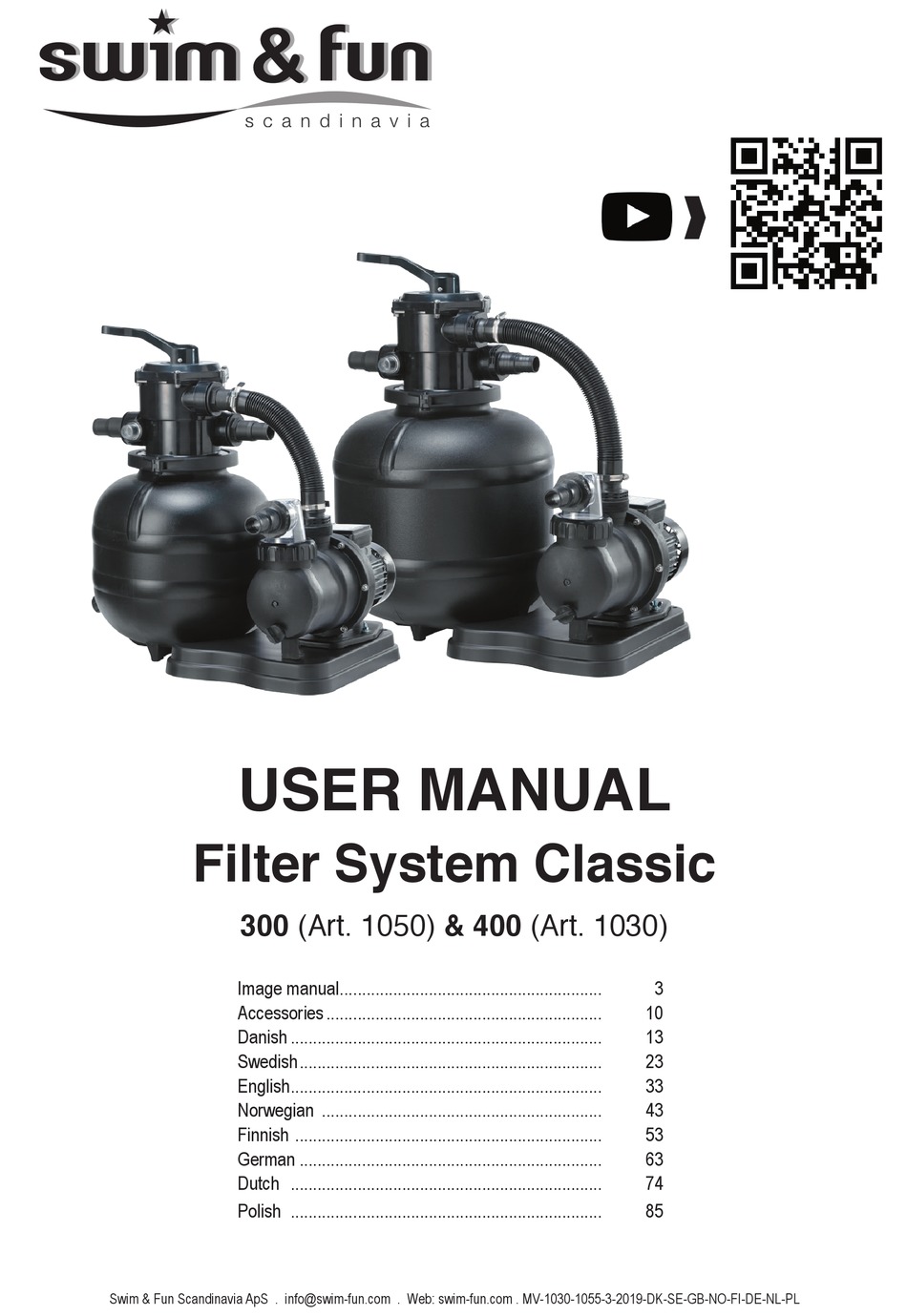

USER MANUAL
Filter System Classic
300 (Art. 1050) & 400 (Art. 1030)
Image manual ...........................................................
Accessories ..............................................................
Danish ......................................................................
Swedish ....................................................................
English ......................................................................
Norwegian ...............................................................
Finnish .....................................................................
German ....................................................................
Dutch ......................................................................
Polish ......................................................................
Swim & Fun Scandinavia ApS . info@swim-fun.com . Web: swim-fun.com . MV-1030-1055-3-2019-DK-SE-GB-NO-FI-DE-NL-PL
❱
3
10
13
23
33
43
53
63
74
85
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swim & Fun Classic 300

Inhaltszusammenfassung für Swim & Fun Classic 300

  • Seite 63: Allgemeines

    Standard für Zuverlässigkeit, einfache Bedienung und Sicherheit entwickelt und hergestellt. Mit der richtigen Pflege wird es viele Jahre zuverlässig und störungsfrei laufen. Filtersand Verwenden Sie ca. 20 kg Filtersand in Classic 300 1050, ca. 30 kg in Classic 400 1030. Partikelgröße von 0,40 mm bis 0,80 mm. Filterballs (Art. 1069) Classic 300 1050 ca.
  • Seite 64 • Die elektrische Verkabelung muss von einem Fachmann installiert werden und örtliche Gesetze und Vorschriften einhalten. • Stromschlag vermeiden. VERWENDEN SIE KEINE Verlängerungskabel. • Schließen Sie das Gerät NUR an eine Steckdose mit einem FI-Schutzschalter an. Wenden Sie sich an einen qualifizierten Elektriker, um die sichere und ordnungsgemäße Installation der erforderlichen Steckdose zu ermöglichen.

  • Seite 65: Stromquelle Anschließen

    • Unsachgemäße Behandlung, einschließlich Frostschäden • Herunterfallen oder Stöße • Reparaturen, Änderungen usw., die nicht von Swim & Fun Scandinavia vorgenommen wurden • Unsachgemäße Lagerung bei extrem hohen oder niedrigen Temperaturen, einschließlich Frost Verschleiß umfasst: • O-Ringe • Manometer • Entstandene Lecks zwischen Dichtungen und Schläuchen und Schlauchanschlüssen im Allgemeinen.

  • Seite 66: Teile

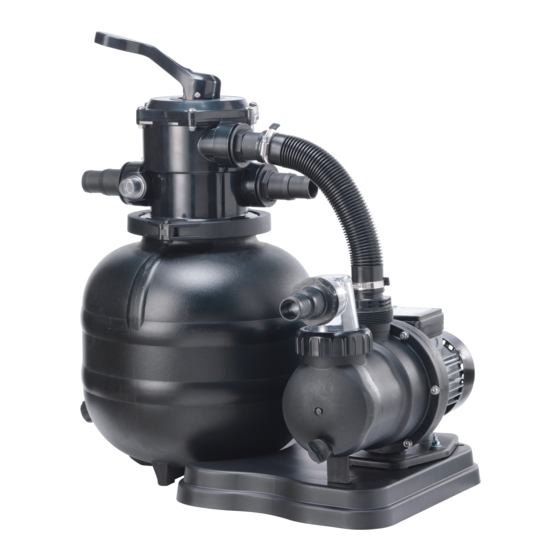

    Teile Abb. 1 Abb.2 Das Filtersystem besteht aus den folgenden Teilen (Abb. 1 und Abb. 2). Pumpe (1), 7-Wege-Ventil (2), Filterbehälter (5), Schlauch mit einem Verteiler (6), Schlauch zwischen Pumpe und Filter- behälter (11) (in das Rohr schauen!), Hahn (9) Sockel (10), 1 Beutel mit: Dichtung (3), kleine Sandschutzfilter (7), Ablassventil (8),...

  • Seite 67: Installation Des Filters

    Vorsicht! Stellen Sie die Filteranlage immer unterhalb der Wasseroberfläche des Pool auf, so- dass das Wasser ganz von selbst in Richtung der Pumpe fließen kann. Bei einem im Boden eingelassenen Pool müssen Sie die Filteranlage entsprechend niedriger in ei- nen Schacht im Boden platzieren, damit das Wasser von selbst in die Pumpe fließen kann.

  • Seite 68: Anschluss Von Pumpe Und Wandskimmer

    Abb. 7 Abb. 8 Abb. 9 Anschluss von Pumpe und Wandskimmer Die Pumpe muss auf ihrem speziellen Sitz auf dem Sockel (10) positioniert und mit den Schrauben fixiert werden, die mitgeliefert wurden (Abb. 8). Verbinden Sie die Druckseite (OUT) der Pumpe mit dem PUMP-Anschluss des Ventils. Verwenden Sie die mitgelieferte Kupplung und die mitgelieferten Schellen (1-2 Abb.

  • Seite 69: Erstinbetriebnahme

    Erstinbetriebnahme Lassen Sie das Wasser aus dem Pool zum Filtersystem fließen. Drücken Sie den Ventilgriff her- unter, um Luft rauszulassen und um Wasser in den Behälter einzulassen. Achten Sie darauf, dass sich der Behälter unterhalb der Wasseroberfläche befindet, sodass das Wasser ganz von selbst in den Schlauch zur Pumpe fließen kann.

  • Seite 70: Reinigung Des Poolbodens

    Reinigung des Poolbodens Schalten Sie die Pumpe aus. Verwenden Sie eine Schlauchschelle, um einen Poolschlauch an die runde Saugplatte des Poolskimmers anzuschließen. Alternativ platzieren Sie einen Poolschlauch im Boden des Skimmers. Dies erfordert einen Saugschlauch mit einem speziellen Muffenansch- luss. Stellen Sie sicher, dass vor der Reinigung die Luft aus dem Schlauch entwichen ist. Füllen Sie den Schlauch mit Wasser, indem Sie ihn bei laufender Pumpe vor den Einlass zum Pool halten.

  • Seite 71: Aufbewahrung Im Winter

    Aufbewahrung im Winter Am Ende der Sommersaison trennen Sie die Schläuche und entfernen das Wasser aus dem Filter durch Öffnen des Ablassventils (8). Das Wasser MUSS ebenfalls aus der Pumpe entleert werden und sie muss an einem trockenen Ort aufgestellt werden, wo sie nicht durch Kälte Schaden ne- hmen kann.

  • Seite 72: Ersatzteile

    12. Ersatzteile: Kontaktieren Sie den Händler, um Ersatzteile zu kaufen. Art. 1050 Classic 300 1115 Pump O-ring set 1147 1116 Manometer 1135 2 pump hose connectors 1136 Pump transparency cover 1145 1138 Pump lter 1139 Pump drain valve and o-ring...
