MANN+HUMMEL IQORON
5 Einbau
5.1 Allgemeine Hinweise
Prüfen Sie den Lieferumfang auf Vollständig-
keit und eventuelle Beschädigungen.
Sind beschädigte Teile in der Lieferung ent-
halten, informieren Sie bitte Ihren Vertriebs-
partner.
Um einen hohen Vorabscheidegrad und eine
geringe Schmutzbelastung des Filterelements
und somit eine lange Standzeit des Filters
bzw. einen minimalen Wartungsaufwand zu
erreichen, ist bei der Auswahl des Einbau-
ortes folgendes zu beachten:
Filter in spritzwassergeschützter und staub-
armer Zone (z.B. nicht im Schleuderbereich
von Rädern) montieren.
Es muss genügend Platz zum Ausbau der
Elemente und für Kontroll- und Wartungs-
arbeiten sein.
Der Reinluftstutzen (Pos. 8) muss
waagerecht liegen oder nach oben
zeigen, damit bei der Wartung kein
Schmutz in die Reinluftleitung fallen
kann.
Der Absaugstutzen (Pos. 5) sollte nach
unten weisen, damit der vorabgeschiedene
Schmutz abgesaugt werden kann.
Um
den
Schmutz sicher aus dem Filter-
gehäuse abzusaugen, muss der
Ejektor oder das Absauggebläse so
ausgelegt sein, dass im Teillast-
betrieb des Motors mindestens 3,5
mbar und im Volllastbetrieb min-
destens 9 mbar Unterdruck am
Absaugstutzen (Pos. 5) anstehen.
MANN+HUMMEL Industriefilter
vorabgeschiedenen

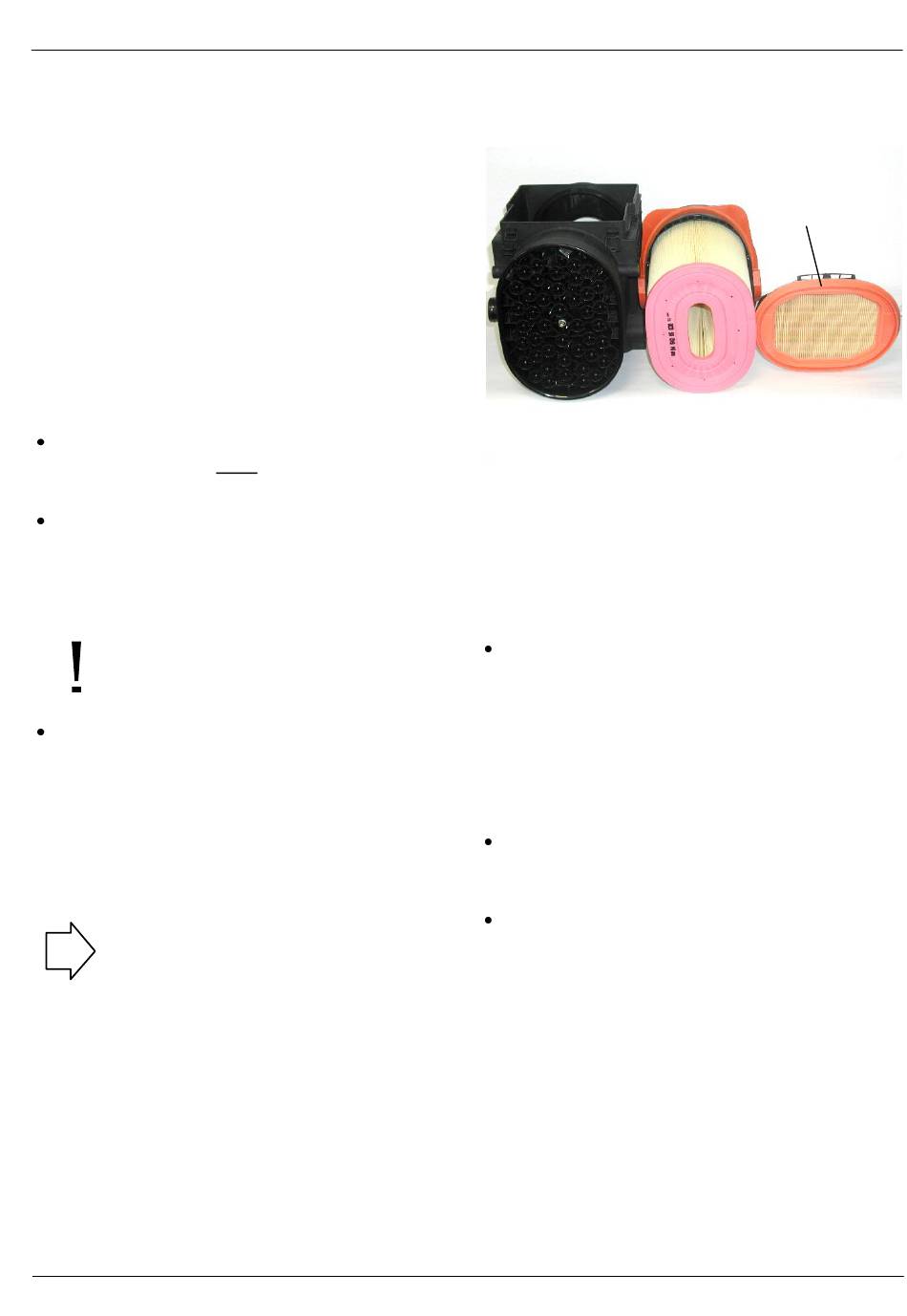

Bild 3
Lieferumfang
5.2 Befestigung des Filters
Den IQORON schwingungsentkoppelt an
einer stabilen Halterung mittels Schrauben
oder mit Gewindebolzen, Unterlegscheiben
und
selbstsichernden
(Anzugsdrehmoment 10 +/- 2 Nm) befesti-
gen. Hierzu sind am Filter je nach Ausfüh-
rung Gewindeeinsätze M8 und/oder Be-
festigungshülsen angebracht.
Reinluft und Ejektorschlauch aufschieben
und mit geeigneten Schlauchschellen dicht
anziehen, ohne die Stutzen zu deformieren.
Wartungsanzeiger
Anschlussgewinde
schrauben oder Anschluss mit Hutmutter
verschließen.
Option
Muttern
(M8)
oder
-schalter
(M10x1,
Pos.7)
6
am
an-
