MANN+HUMMEL ENTARON XD
zwangsläufige Montage des Haupt-
elementes durch das Gehäuseunterteil
Das für jede Größe optional erhältliche
Sekundärelement verhindert, dass bei der
Wartung oder beim Betrieb mit einem durch
unsachgemäße
Handhabung beschädigten
Hauptelement Schmutzpartikel zum Motor
gelangen können. Sekundärelemente können
jederzeit nachgerüstet werden.
5 Einbau
5.1 Allgemeine Hinweise
Prüfen Sie den Lieferumfang auf Vollständig-
keit (Bild 1) und eventuelle Beschädigungen.
Sind beschädigte Teile in der Lieferung ent-
halten, informieren Sie bitte Ihren Vertriebs-
partner.
Die kundenseitige Halterung am
Fahrzeug bzw. Gerät muss
ausreichend stabil sein um die
auftretenden Kräfte aufnehmen
zu können und Relativbewe-
gungen der Befestigungspunkte
zueinander zu verhindern
(Lochbild siehe Filterzeichnung).
Filter mit 4 Schrauben M10 befestigen
(Anzugmoment 22 Nm).
Bei Ausführung mit Staubaus-
tragsventil und waagrechter
Einbaulage muss das Staub-
austragsventil nach unten zeigen
(± 15° Abweichung der
„OBEN/TOP"-Markierung (1) ist
zulässig); ggf. Gehäuseunterteil
(2) abnehmen und gedreht wieder
anbauen.
MANN+HUMMEL Industriefilter
Der am Adapter angeschlossene Wartungsan-
zeiger/-schalter (Option) zeigt an, wenn der
durch die Ansaugung erzeugte Unterdruck
einen vorgegebenen Wert (z. B. -60 mbar)
überschreitet. Dies bedeutet, dass der vorge-
gebene maximale Filterdurchflusswiderstand
überschritten ist und das Hauptfilterelement
gewechselt werden muss.
Drahtspannbügel
sichern das Gehäuseunterteil am Gehäuse-
oberteil.
Der Ansaugstutzen kann zum Schutz vor
Regenwasser oder Schnee optional mit einer
Regenkappe ausgerüstet werden.

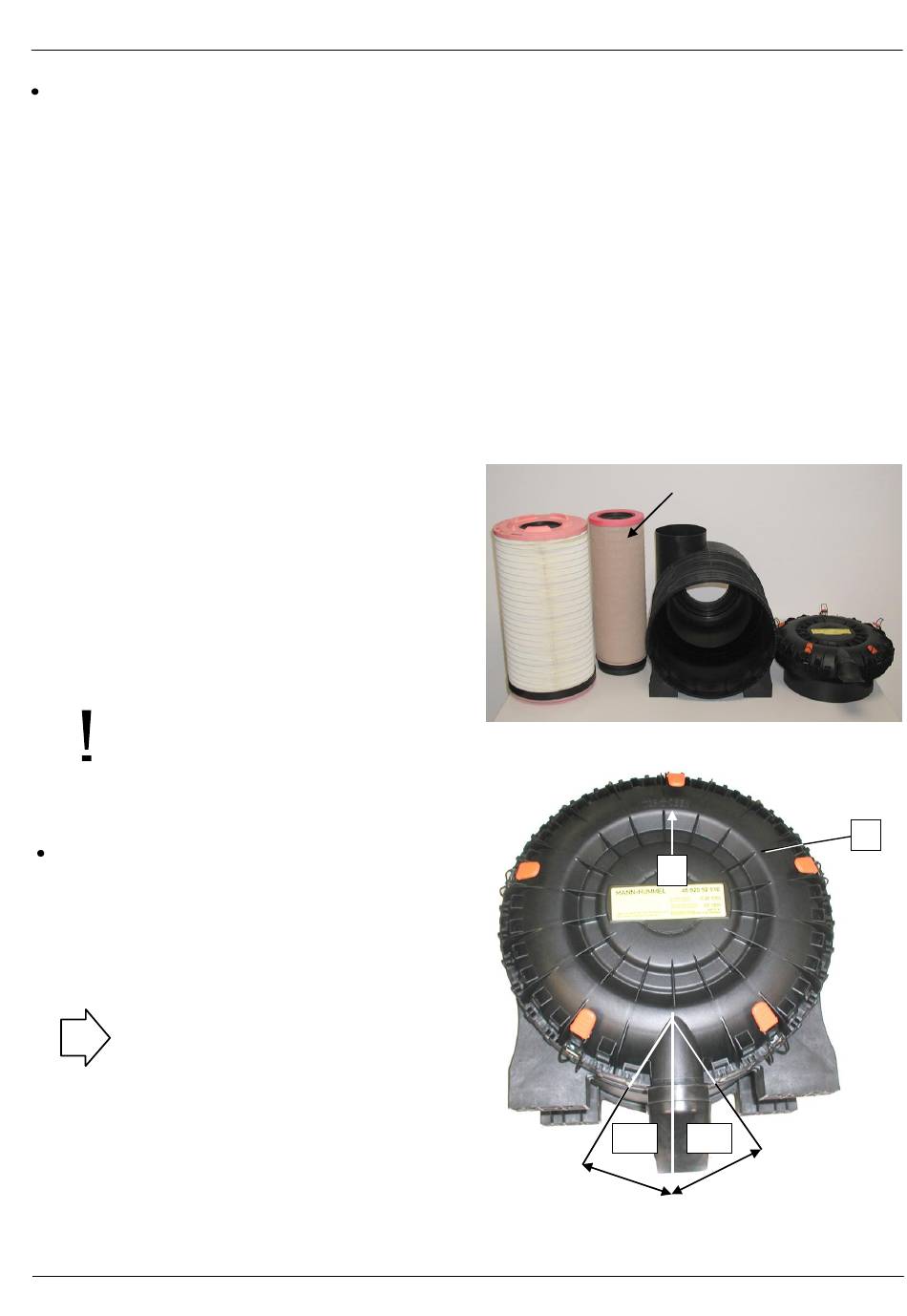

Bild 1
Lieferumfang
±15°
Bild 2
Einbaulage Staubaustragsventil
mit
Arretierungskappe
optional
1
±15°
2
4
