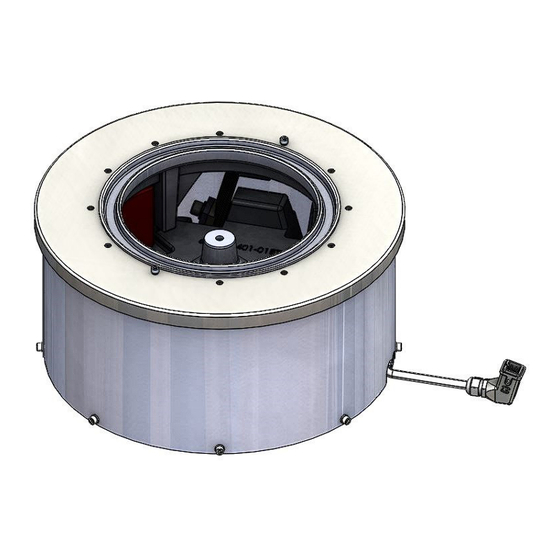

- Seite 1 Montage- und Betriebsanleitung Schwingförderer SRC-N 160-2 SRC-N 200-2 SRC-B 200-2 SRC-N 250-2 SRC-B 250-2 SRC-N 400-1 SRC-N 400-2 SRHL 400-1 SRHL 400-2 SRC-N 630-1 SRC-N 800-1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ..........................4 1.1. Technische Daten ....................... 4 Sicherheitshinweise ....................... 7 2.1. Geltende Richtlinien und Normen ..................8 Aufbau und Funktion ......................8 Transport und Montage ......................10 Inbetriebnahme ........................12 5.1. Die Fördergeschwindigkeit nimmt ab? ................13 5.2. Die Fördergeschwindigkeit nimmt zu? ................ -
Seite 3: Einbauerklärung
Einbauerklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU Hiermit erklären wir, dass das Produkt folgenden Bestimmungen entspricht: Niederspannungsrichtlinie 2014/35/EU Angewendete harmonisierte Normen: DIN EN 60204 T1 Bemerkungen: Wir gehen davon aus, dass unser Produkt in eine ortsfeste Maschine integriert wird. Rhein-Nadel-Automation --------------------------------- Geschäftsführer Jack Grevenstein Rhein-Nadel Automation GmbH... -
Seite 4: Allgemeines
1. Allgemeines 1.1. Technische Daten Schwingfördertyp SRC-N 160-2 SRC-N 200-2 SRC-B 200-2 SRC-N 250-2 SRC-B 250-2 SRC-N 400-1 Abmessungen Ø x H (mm) 157 x 132,5 180 x 165 180 x 165 290 x 215 290 x 215 440 x 228... - Seite 5 Bei Sonderanschlusswerten (Spannung / Frequenz) siehe Typenschild am Magnet Hinweis Alle in der Tabelle aufgelisteten Schwingförderer sind nur in Verbindung mit einem RNA - Steuergerät an einer Netzspannung von 230 V / 50 Hz zu betreiben. Sonderspannungen und -frequenzen siehe gesonder- tes Datenblatt.
- Seite 6 Steckerbelegung Mit Brücke: Die Brücke muss am Anschluss 3 + 4 eingebaut werden Rhein-Nadel Automation GmbH VT-MA-SRC 160-800-DE_2019 / 18.02.2019...
-
Seite 7: Sicherheitshinweise
2. Sicherheitshinweise Wir haben bei der Konzeption und Produktion unserer Schwingförderer viel Sorgfalt aufgewendet, um einen störungs- freien und sicheren Betrieb zu gewährleisten. Auch Sie können einen wichtigen Beitrag zur Arbeitssicherheit leisten. Lesen Sie bitte daher vor der Inbetriebnahme die Betriebsanleitung vollständig durch. Beachten Sie stets die Sicher- heitshinweise! Stellen Sie sicher, dass alle Personen, die mit oder an dieser Maschine arbeiten, die folgenden Sicherheitshinweise ebenfalls aufmerksam lesen und befolgen! -
Seite 8: Geltende Richtlinien Und Normen
