Seite 50: Einführung

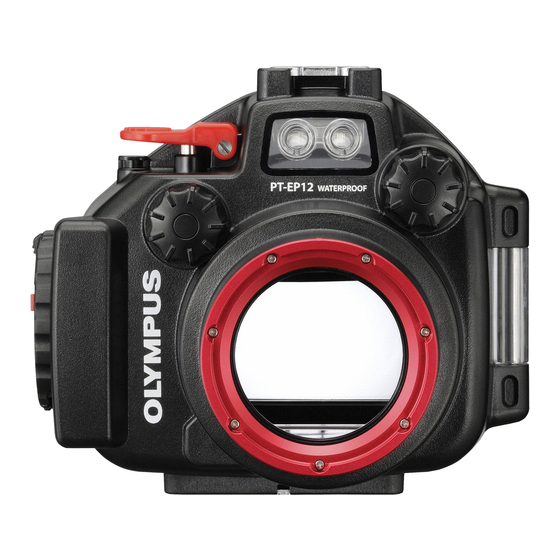

Wir bedanken uns für den Kauf des Unterwassergehäuses PT-EP12 (hier Gehäuse genannt). Bitte lesen Sie diese Anleitung sorgfältig und achten Sie auf einen sachgemäßen und sicheren Gebrauch dieses Produktes. Bitte bewahren Sie diese Anleitung zur späteren Bezugnahme auf. Bei unsachgemäßem Gebrauch kann es infolge von eindringendem Wasser zu schweren und/oder irreparablen Schäden an der eingesetzten Kamera kommen. - Seite 51 1 Dieses Produkt darf nicht zerlegt oder umgebaut werden. Andernfalls kann es zum Eindringen von Wasser und zu Betriebsstörungen kommen. Falls dieses Produkt durch Dritte, welche nicht ausdrücklich durch OLYMPUS IMAGING CORP. bevollmächtigt sind, zerlegt oder umgebaut wird, erlischt der Garantieanspruch.
- Seite 52 Klebstoff oder für ähnliche Zwecke verwenden. Falls Reparaturarbeiten anfallen, selbstklebende Folien wenden Sie sich bitte an Ihren Olympus Fachhändler oder Kundendienst. 6 Bei grober Handhabung, z. B. Sprung ins Wasser mit in der Hand gehaltenem oder in einer Außentasche verstautem Gehäuse oder Werfen des Gehäuses in das Wasser etc., kann Wasser eindringen.
- Seite 53 INHALT Einführung ..........................1 Bitte vor dem ersten Gebrauch durchlesen................1 Vorsichtsmaßnahmen bei der Bedienung ................1 1.Vorbereitende Schritte ....................6 Packungsinhalt auf Vollständigkeit prüfen ................6 Bezeichnung der Teile ..................... 7 Verwenden des Zubehörs ...................... 8 Anbringen und Entfernen der Monitor-Schutzabdeckung ..........8 Anbringen und Entfernen des Objektivschutzes ..............
- Seite 54 Entfernen Sie den O-Ring ....................21 Reinigen des O-Rings ......................21 Einfetten des O-Rings ......................21 Anbringen des O-Rings ......................21 Austausch von Verschleißteilen ................... 21 9.Anhang ........................22 Technische Daten ........................ 22 Mitgeliefertes Zubehör für PT-EP12 ................22 Optionales Zubehör ....................... 22 DE 5...
-
Seite 55: Vorbereitende Schritte
1. Vorbereitende Schritte Packungsinhalt auf Vollständigkeit prüfen Vergewissern Sie sich, dass alle zum Lieferumfang gehörigen Teile in der Packung enthalten sind. Falls Sie fehlende oder beschädigte Teile feststellen, wenden Sie sich bitte umgehend an Ihren Fachhändler. • Gehäuse • LCD-Monitor- Blendschutzhaube (am (Vergewissern Sie sich, dass der O-Ring Gehäuse) sowohl am hinteren als auch am vorderen... -
Seite 56: Bezeichnung Der Teile
Bezeichnung der Teile *b U-Taste *j jY -Taste/Kreuz- 1 Wählknopf zum Öffnen und Schließen *c ( (REC)-Taste Cursor-Taste *d MENU-Taste 2 Verriegelungsknopf (Löschen)-Taste *e INFO *l P-Taste/Kreuz-Cursor- 3 Schiebersperre Taste *4 ON/OFF-Taste (Informationsanzeige)- Taste m Monitor-Fenster *5 Auslöserhebel *f F (Belichtungskorrektur)- n Monitor-Schutzabdeckung 6 Zubehöranschluss Taste/Kreuz-Cursor-Taste... -
Seite 57: Verwenden Des Zubehörs
Verwenden des Zubehörs Anbringen und Entfernen der Monitor-Schutzabdeckung Anbringung Befestigen Sie die Monitor-Schutzabdeckung wie in der Abbildung dargestellt nacheinander an den Führungsschienen oberhalb und unterhalb des Monitorfensters. Entfernung Entfernen Sie die Monitor-Schutzabdeckung nacheinander von den Führungsschienen oberhalb und unterhalb des Monitor-Fensters, indem Sie die Monitor-Schutzabdeckung leicht auseinanderdrücken. Führungsschienen Anbringung Entfernung... -
Seite 58: Verwendung Des Blitzlichtdiffusors
Verwendung des Blitzlichtdiffusors 1 Bringen Sie den Riemen des Anschlussadapters am Gehäuse an. Diffusor 2 Bringen Sie den Diffusor an dem Anschlussadapter an. Blitzlichtdiffusors Anschlussadapter 3 Bringen Sie die Streuscheibe an dem Gehäuse an. Fügen Sie den konvexen Teil des Anschlussadapters an der Streuscheibe und den konkaven Teil des Anschlusses an dem Gehäuse zusammen. -
Seite 59: Überprüfen Der Digitalkamera
Überprüfen der Digitalkamera Vor dem Einsetzen in das Gehäuse muss die Digitalkamera auf einwandfreien Zustand und ihre Funktionstüchtigkeit überprüft werden. 1. Batterieleistung Die Batterien können nicht gewechselt werden, wenn Sie das Gehäuse verwenden. Vergewissern Sie sich vor dem Gebrauch, dass die Batterieleistung ausreichend ist. 2. -
Seite 60: Check Vor Benutzung Des Gehäuses
VORSICHT: Falls bei diesem Vorab-Test und normaler Handhabung eindringendes Wasser festgestellt wird, darf das Gehäuse nicht verwendet werden. Wenden Sie sich an Ihren Olympus Fachhändler oder Kundendienst. Entfernen Sie den O-Ring Öffnen Sie das Gehäuse vorsichtig und entfernen Sie den O-Ring. -
Seite 61: Einfetten Des O-Rings
Vergewissern Sie sich, dass Ihre Finger und der O-Ring einwandfrei sauber sind. Drücken 1 Entnehmen Sie nur Sie dann eine geeignete Menge spezifisches Olympus die geeignete Siliconfett aus der Tube vorsichtig auf Ihre Menge Siliconfett. Fingerkuppe und tragen Sie es auf den O-Ring auf (ca. -
Seite 62: Einsetzen Der Digitalkamera
3. Einsetzen der Digitalkamera Öffnen des Gehäuses 1 Schieben Sie den Verriegelungsknopf in Pfeilrichtung (1 in der nachfolgenden Abbildung). 2 Schieben und halten Sie die Schiebersperre in Pfeilrichtung (2 in der nachfolgenden Abbildung) und drehen Sie den Wählknopf zum Öffnen/Schließen im Uhrzeigersinn (3 in der nachfolgenden Abbildung). -
Seite 63: Setzen Sie Die Digitalkamera In Das Unterwassergehäuse Ein
Setzen Sie die Digitalkamera in das Unterwassergehäuse ein 1 Bestätigen Sie, dass die Digitalkamera auf OFF gestellt ist. 2 Ziehen Sie nicht den Monitor (geschlossen) heraus. 3 Legen Sie die Kamera vorsichtig in das Gehäuse. 4 Stecken Sie einen Silicagelbeutel (1g) zwischen die Unterseite der Digitalkamera und das Gehäuse und dem Gehäuse. -
Seite 64: Verschließen Sie Das Gehäuse
Verschließen Sie das Gehäuse 1 Schließen Sie vorsichtig das Gehäuse, während Sie die Halteprojektion der hinteren Abdeckung und der Ringnut ausrichten. 2 Drehen Sie den Wählknopf zum Öffnen/Schließen entgegen dem Uhrzeigersinn (1 in der nachfolgenden Abbildung) bis zur Sperre. • Das Gehäuse ist versiegelt. 3 Schieben Sie den Verriegelungsknopf auf die Seite LOCK (2 in der nachfolgenden Abbildung). -
Seite 65: Wasserdichtigkeitstest
Wasserdichtigkeitstest Der letzte Test nach dem Einsetzen der Kamera wird nachstehend erläutert. Diesen Test immer durchführen. Er lässt sich leicht in einem mit Wasser gefüllten Behälter, wie einer Badewanne etc., durchführen. Vergewissern Sie sich, dass die einzelnen Tasten funktionieren. Das dauert rund 5 Minuten. -
Seite 66: Anschließen Des Unterwasserblitzes
4. Anschließen des Unterwasserblitzes Führen Sie zum Anschluss des gesondert erhältlichen Unterwasserblitzes (optional) an das Gehäuse mit einem Unterwasser-Glasfaserkabel (optional: PTCB-E02) die nachfolgend beschriebenen Schritte aus. Wie Sie das Unterwasser- Glasfaserkabel anschließen 1 Stecken Sie den Stecker des Unterwasser- Glasfaserkabels in den Steckplatz für das Glasfaserkabel. -
Seite 67: Einsetzen Der Unterwasser-Konverter
5. Einsetzen der Unterwasser-Konverter Anbringen des Konvertierungsobjektivs. Das Unterwasser-Makro-Konvertierungsobjektiv PTMC-01 (optional) und das Unterwasser-Weitwinkel- Konvertierungsobjektiv PTWC-01 (optional) werden unterstützt. Außerdem kann der eingebaute Blitz der Kamera nicht zusammen mit dem Unterwasser-Weitwinkel- Konverter verwendet werden. DE 18... -
Seite 68: Bilder Unter Wasser Aufnehmen
6. Bilder unter Wasser aufnehmen So wählen Sie die Aufnahmemodi Sie können den Unterwassermodus ganz einfach einstellen, indem Sie (Unterwasser-Weitwinkel)/ (Unterwasser-Makro) der Fn-Taste der Digitalkamera zuweisen. Wählen Sie [ ] in [MENU]-[ Benutzerdefiniertes Menü]-[ Taste/Wählscheibe]- [Tastenfunktion]-[Fn Tastenfunktion] und drücken Sie dann die Taste OK. Hinweis: •... -
Seite 69: Behandlung Nach Dem Gebrauch
7. Behandlung nach dem Gebrauch Reinigen des Gehäuses mit klarem Wasser 1 Nach dem Gebrauch sollte die Schutzvorrichtung möglichst schnell gründlich mit klarem Leitungswasser abgespült werden. Nach der Verwendung im Meerwasser sollte sie für eine bestimmte Zeit (30 Minuten bis eine Stunde) in sauberes Süßwasser eingetaucht werden, um jede Salzspur zu entfernen. -
Seite 70: Wartung Der Wasserdichtigkeit
Falls Verformungen, Risse oder Verhärtungen etc. festgestellt werden, muss der O-Ring umgehend ausgewechselt werden. VORSICHT: • Achten Sie beim Kauf neuer O-Ringe, Silicagel und Siliconfett auf original Olympus Produkte. • Versuchen Sie nicht, den O-Ring selbst zu ersetzen. • Wir empfehlen Ihnen, die Überprüfung regelmäßig durchzuführen. -
Seite 71: Anhang
Auftrieb unter Wasser Ca. 80 g (in Süßwasser) (inklusive Kamera (mit Blitz), Objektiv ED14- 42mm f3.5-5.6 EZ, Akku und Speicherkarte) * Änderungen der Konstruktion und der technischen Daten jederzeit ohne Vorankündigung vorbehalten. Mitgeliefertes Zubehör für PT-EP12 O-Ring: POL-054 Silikonfett: PSOLG-2 Silicagel: SILCA-5S... - Seite 72 Postanschrift: Postfach 10 49 08, 20034 Hamburg, Deutschland Technische Unterstützung für Kunden in Europa: Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com oder rufen Sie GEBÜHRENFREI* an unter: 00800 – 67 10 83 00 für Österreich, Belgien, Tschechische Republik, Dänemark, Finnland, Frankreich, Deutschland, Luxemburg, Niederlande, Norwegen, Polen, Portugal, Russland, Spanien, Schweden, Schweiz und das Vereinigte Königreich.
