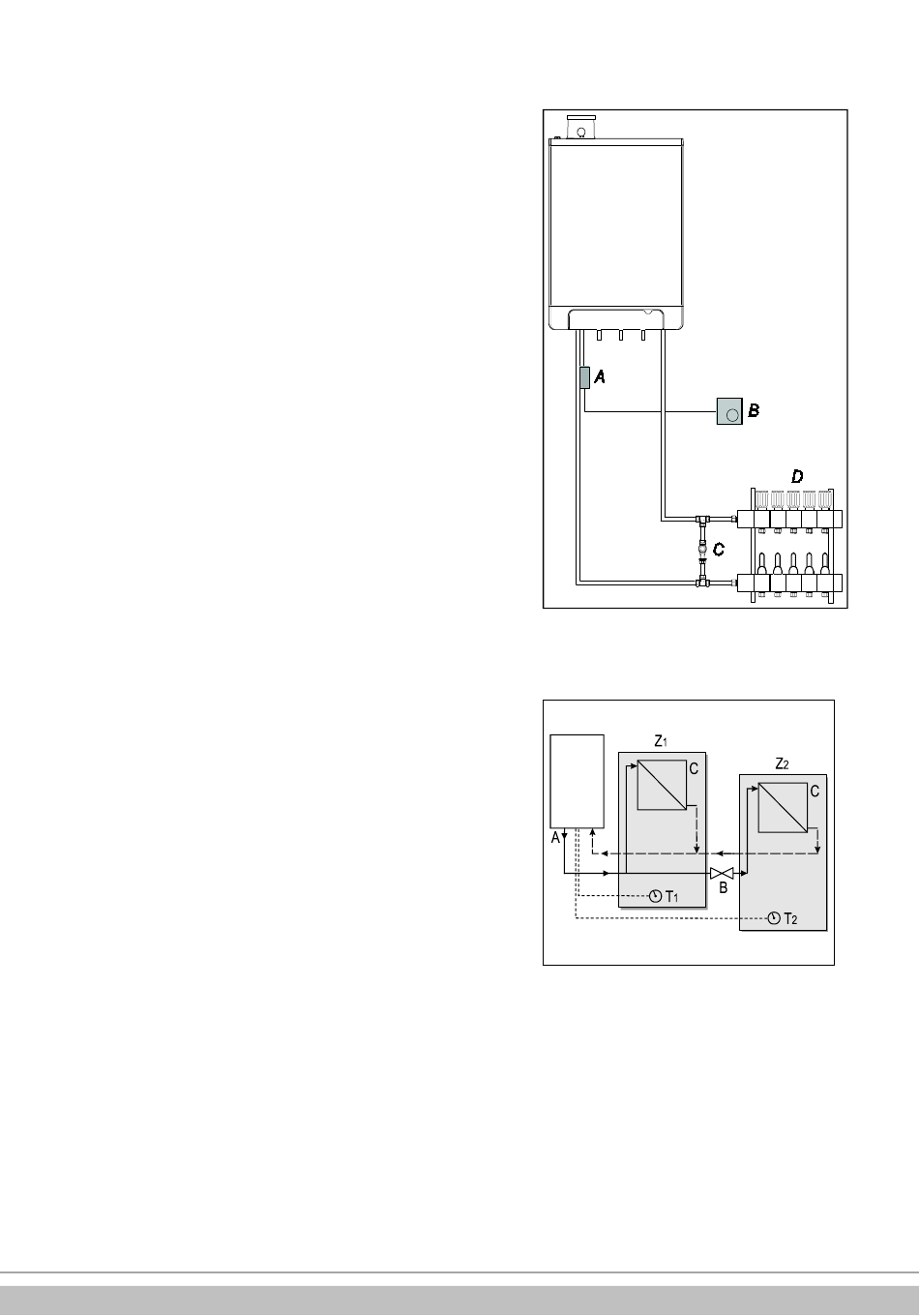

Rozkład ogrzewania podłogowego bez pompy
Podłącz system ogrzewania podłogowego (D) oraz ustaw maksymalną temperaturę
zasilania c.o. w podgrzewaczu według warunków projektowych. Zamontuj termostat
zaciskowy (A) na rurce zasilającej pod podgrzewaczem. Termostat zaciskowy z
zaślepką musi być ustawiony na maksymalną temperaturę zasilania 55°C.
Zamontuj termostaty pokojowe typu wł./wył. (B) i połącz je szeregowo z termostatem
zaciskowym do złącza X4 - 6/7 w urządzeniu. Patrz pkt 10.1.
W takim położeniu pompka podgrzewacza służy do uzupełniania strat ciśnienia w
systemie ogrzewania podłogowego. Stosując wykres straty ciśnienia z pkt 7.5,
można określić maksymalne straty ciśnienia w systemie ogrzewania podłogowego.
Należy zapewnić minimalną cyrkulację wody. Patrz pkt 7.3. W razie konieczności
należy zainstalować zawór obejściowy (C).
W przypadku systemu ogrzewania podłogowego bez pompy, zaleca się zmianę
ustawień następujących parametrów:
par. o z 0 na 3.
par. P z 5 na 2.
Parametr 3 musi być również ustawiony na wartość minimalną, w przeciwnym
wypadku
nastąpi pogorszenie właściwości przepływowych.
5.1.3 Podział instalacji c.o. na grupy w przypadku dodatkowego
źródła ciepła
Zasady robocze
Jeśli termostat pokojowy spowoduje wyłączenie podgrzewacza z powodu innego
źródła ciepła (palenisko, kominek itp.), wówczas sąsiednie pokoje mogą się
wychłodzić. Ten problem może być rozwiązany poprzez podział instalacji c.o. na
dwie strefy. Strefa z zewnętrznym źródłem ciepła (Z2) może być odłączona od
głównego przewodu poprzez zastosowanie elektronicznie sterowanego zaworu
odcinającego. Obie strefy są wyposażone we własne termostaty pokojowe.
Uwaga: to ustalenie "zewnętrznego źródła ciepła" może być zastosowane jedynie,
gdy żaden zewnętrzny podgrzewacz nie musi być podgrzany (instalacja typu 1).
Instrukcja dotycząca instalacji
1. Zamontuj zawór zgodnie ze schematem montażowym.
2. Podłącz termostat pokojowy strefy 1 do złącza X4 – 6/7.
3. Podłącz termostat pokojowy strefy 2 do złącza X4 – 11/12.
4. Zmień parametr A (zobacz ustawienia parametrów przy użyciu kodów
serwisowych w pkt 7.2).
Uwaga: termostat pokojowy w strefie 1 MUSI by ć termostatem typu w ł ./wy ł .,
termostat pokojowy w strefie 2 mo ż e by ć termostatem typu OpenTherm lub
termostatem typu w ł ./wy ł .
Schemat połączeniowy regulacji "zewnętrznego źródła ciepła"
A. Podgrzewacz
B. Elektroniczny zawór odcinający 230 V ~
C. Wentylatory
T1. Termostat pokojowy strefy 1
T2. Termostat pokojowy strefy 2
Z1. Strefa 1
Z2. Strefa 2
