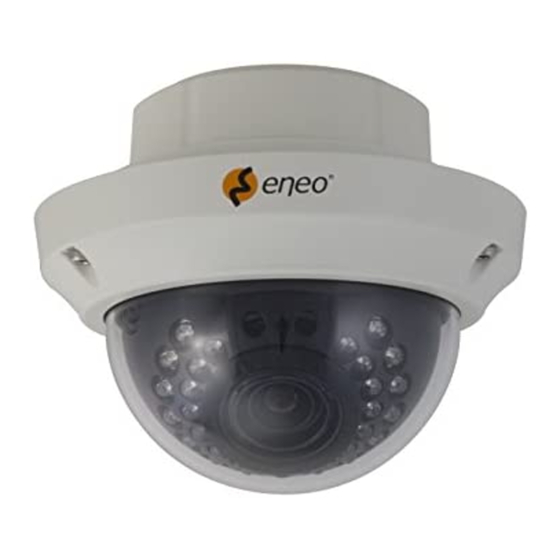

Eneo PXD-2080MIR D Anleitung

Eneo PXD-2080MIR D Anleitung

1/3” network dome, fixed, day&night, h.264, 1920x1080, 3d-dnr, infrared, poe, onvif
Vorschau ausblenden Andere Handbücher für PXD-2080MIR D:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quick Installation Guide
1/3"
Fixed,
1920x1080, 3D-DNR, Infra-
red, PoE, ONVIF
Network
Day&Night,
PXD-2080MIR D
EN
DE
FR
Dome,
H.264,

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Eneo PXD-2080MIR D

  • Seite 16 Einstellung von Schwenkung und Neigung ......................20 Zoom- und Fokuseinstellung ............................ 20 Stromversorgungsanschlüsse ............................ 21 Netzwerkverbindung und IP-Zuweisung ......................22 eneo Scan Device Tool ............................. 22 Schnelle Netzwerkkonfiguration ........................23 Betriebsanleitung .......................27 Bildschirmmenü-Steuerung verwenden ....................... 27 Beschreibung der Joystick-Bedienung ..................... 27 Beschreibung der D-Zoom-Einstellung ....................
  • Seite 17: Sicherheitshinweise

    Sicherheitshinweise Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie diese Anlei- tung vor Inbetriebnahme sorgfältig durch. Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet. Wichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet. Lieferumfang • Dome-Kamera • Betriebsanleitung • Kabelsignal-Aufkleber • Bohrschablone •...
  • Seite 18: Bezeichnungen Von Gerätekomponenten

    Bezeichnungen von Gerätekomponenten Netzkabel Joystick zur Bildschirmmenü-Steuerung IP Reset Einbau Fokus und Zoom Objektiv Sicherheitsdraht 3-Achsen-Aufhängering Dome-Abdeckung Schlitz für MicroSD-Karte Dome-Kuppel Stromversorgungsanschluss Kopplerplatine Ethernet-Anschluss...
  • Seite 19: Installationsanweisungen

    Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich.
  • Seite 20: Optionales Montagezubehör

    Optionales Montagezubehör Für weitere Informationen zu optionalem Montagezubehör besuchen Sie bitte die eneo Webseite unter www.eneo-security.com. Einstellung von Schwenkung und Neigung 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 173° begrenzt. Den Aufhängebügel nicht über den Anschlag hinausdrücken, da sonst interne Beschädigungen auftreten können.
  • Seite 21: Stromversorgungsanschlüsse

    • Drehen Sie zum Erweitern des Betrachtungswinkels den Zoomring in Richtung "W" (Weitwinkel) und für eine nähere Betrachtung in Richtung "T" (Tele). ACHTUNG: Achten Sie besonders darauf, die Abdeckkuppel der Dome-Kamera während der Installation oder der Einstellung NICHT zu verkratzen. Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädi- gen, zu knicken oder Gefahrenbereichen auszusetzen.
  • Seite 22: Netzwerkverbindung Und Ip-Zuweisung

    Die exe-Datei des Programms kann mit einem Doppelklick direkt von der CD gestartet und benutzt werden. Nach dem Drücken des Buttons „eneo Geräte suchen“ erhalten Sie eine Liste der mit dem lokalen Netzwerk verbundenen Kameras. Markieren Sie Ihre Kamera in der Liste und...
  • Seite 23: Schnelle Netzwerkkonfiguration

    Wählen Sie die „Kamera IP Adresse bearbeiten“ Option um ein Fenster für die Kamera IP- Einstellungen zu erhalten. Wenn Sie fertig sind, klicken Sie den „Aktivieren“ Button um die Kameraeinstellungen zu aktualisieren. Weitere Informationen finden Sie im eneo Scan Device Tool Quick Start Guide. Schnelle Netzwerkkonfiguration Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10.
  • Seite 24 • Falls die Benachrichtigung auf Grund eines Fehlers nicht erscheint, können Sie die Installation auch manuell starten. • Klicken Sie auf "Install ActiveX Control" und ein Pop-up Fenster wird angezeigt. Nach der erfolgreichen Installation wird das Smart Viewer Fenster angezeigt. Zuweisen einer IP-Adresse Um der Kamera eine IP-Adresse zuzuweisen, gehen Sie wie folgt vor: Klicken Sie auf "Netzwerk-Konfiguration"...
  • Seite 25 • Für eine statische IP wählen Sie Static IP und geben Sie Werte für IP-Adresse, Netz- werkmaske, Gateway, DNS1 und DNS2 ein und klicken Sie auf Apply um die Einstel- lungen zu sichern. Sie werden aufgefordert den Browser für die Aktualisierung zu schließen.
  • Seite 26: Administrator Passwort

    • PPPoE wird verwendet, um IP-Produkte mit einem vom ISP zur Verfügung gestell- ten PPPoE-Modem zu verbinden. Da für PPPoE eine Identifizierung erforderlich ist, benötigen Sie ID und Passwort um auf das Netzwerk zugreifen zu können. Geben Sie Ihre ID und Passwort ein. Administrator Passwort Um das Administrator Passwort zu ändern klicken Sie im Systemkonfigurationsmenü...
  • Seite 27: Betriebsanleitung

    Betriebsanleitung Bildschirmmenü-Steuerung verwenden Zugriff und Steuerung des Konfigurationsmenüs können über den Joystick zur Bild- schirmmenü-Steuerung an der Kamera und einen Service Monitor erfolgen. Fünf Befehle stehen mit dem Joystick zur Verfügung. Joystick zur Bildschirmmenü-Steuerung Video Sub-out Anschluss Beschreibung der Joystick-Bedienung 1.
  • Seite 28: Bildschirmmenü Starten

    Bildschirmmenü starten Auf das Kameraeinstellungsmenü kann über Webbrowser auf zwei Arten zugegriffen werden. Die meisten Einstellungen können unmittelbar im Menü in der Abbildung unten eingestellt werden. Um auf die erweiterten Einstellungen wie PRIVACY, MOTION & ZOOM MODE zugreifen zu können, rufen Sie das Menü "ADVANCED CAMERA MENU" über das Bildschirmmenü...
  • Seite 29: Weitere Informationen

    Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der...
