BEI STÖRUNGEN
Durchflussrate zu gering : Befolgen Sie die Anweisungen zur Erhöhung der Durchflussrate gemäß
Abschnitt 'Kalibrierung / Anpassung der Durchflussrate'. Stellen Sie sicher, dass der Betriebsdruck
des ZVA AdBlue LV ( anliegend am Zapfventil ) mindestens 1,5 bar beträgt.
Keine Abgabe : Stellen Sie sicher, dass der erforderliche Betriebsdruck des ZVA AdBlue LV ( anliegend
am Zapfventil ) mindestens 1,5 bar beträgt.

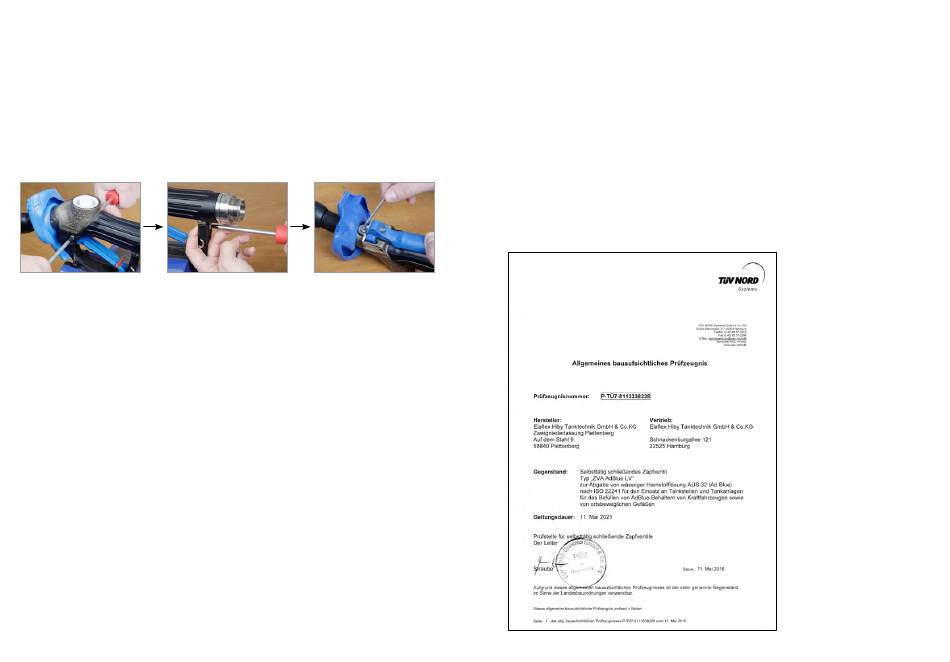

Falls durch Fehlbedienung * Druck im Auslaufrohr gekammert wurde, zunächst versuchen, den Druck
)
durch vollständiges Aufschieben des EW 22 Prüfadapters auf das Auslaufrohr abzulassen. Falls dies
nicht zum Erfolg führt, schieben Sie den Schutzüberzug nach vorne zum Auslaufrohr und schrauben
den Schutzbügel des ZVA AdBlue LV ab. Lösen Sie die Auslaufrohrschraube mit EW SK 3
( Inbusschlüssel 3 mm ) soweit, bis sich der Druck durch Flüssigkeitsaustritt abgebaut hat, siehe unten;
achten Sie auf Spritzer ( Schutzbrille tragen ). Wiedermontage in umgekehrter Reihenfolge.
Auslaufrohr undicht : Prüfung, ob mechanische Beschädigungen vorliegen, die einen Austausch
erforderlich machen. Überprüfen Sie auch, ob Harnstofflösung an der Auslaufrohrspitze kristallisiert
ist. In diesem Fall tauchen Sie das Auslaufrohr in einen Eimer mit warmem Wasser, um die Kristalle
aufzulösen.
Automatische Abschaltung funktioniert nicht : Schieben Sie den EW 22 Prüfadapter bis zum
Anschlag auf das Auslaufrohr, um den Fehlbetankungsschutz zu entriegeln. Überprüfen Sie, ob die
Durchflussrate sowohl bei voll gezogenem als auch bei arretiertem Schalthebel ( obere Raste ) min-
destens 3 l/min beträgt. Falls notwendig, folgen Sie den Anweisungen auf Seite 5.
Vorzeitige Abschaltung : Überprüfen Sie, ob Harnstofflösung an der Auslaufrohrspitze kristallisiert
ist. In diesem Fall tauchen Sie das Auslaufrohr in einen Eimer mit warmem Wasser, um die Kristalle
aufzulösen. Stellen Sie sicher, dass die Durchflussrate auf der '10 l/min'-Einstellung ( Eichbetrieb des
LV-Anschlusses ) bzw. bei Schlauchanschlüssen ohne Volumenstromschalter 10 l/min nicht übersteigt.
Zudem soll der Betriebsdruck ( Nullförderdruck ) von 3,5 bar nicht überschreiten. Falls der Volumenstrom
höher ist oder der Betriebsdruck 3,5 bar übersteigt, reduzieren Sie die Durchflussleistung des
Zapfventils, siehe Seite 5.
Falls aufgrund ausgefallener Zapfsäulenheizung ( Vereisung ) keine Abgabe möglich ist, muss
zunächst die Heizung wieder in Betrieb genommen werden. Nach Erreichen einer ausreichenden
Betriebstemperatur müssen mindestens 3 − 4 l AdBlue abgegeben werden, um die Funktionsfähigkeit
wieder herzustellen.
Wenn das ZVA AdBlue LV nach wie vor nicht funktioniert, kontaktieren Sie bitte Elaflex.
*
) Hinweis : Vielfache Betankungsversuche ohne Prüfadapter EW 22 bzw. ohne vollständige Verbindung
zum ISO 22241-5 Einfüllstutzen führen zum Aufbau eines Überdrucks im Ventil. Dies kann temporär
die Abgabe verhindern.
8
INSTANDHALTUNG
Das ZVA AdBlue LV sollte täglich einer Sichtkontrolle von geschultem Personal unterzogen werden,
um die Funktionsfähigkeit sicher zu stellen. Das Zapfventil sollte sauber sein und kein Anzeichen von
Schäden aufweisen ( z.B. gebrochene Bauteile, scharfe Kanten, blockierter Schalthebel, schwergän-
giges Drehgelenk ). Überprüfen Sie insbesondere das Auslaufrohr auf Schäden. Falls das Auslaufrohr
durch kristallisiertes AdBlue ® zugesetzt ist, tauchen Sie es in einen Eimer mit warmem Wasser, um
die Kristalle aufzulösen. Das Zapfventil sollte sorgfältig und durch geschultes Personal im Rahmen
der jährlichen Pumpeninstandhaltung überprüft werden. Hierbei sind vor allem die automatische
Abschaltung und die Dichtheit des Auslaufrohrs zu kontrollieren ( siehe Kapitel 'Funktionstest' ).
Zapfventile in untauglichem Zustand müssen umgehend ausgetauscht werden.
GARANTIE / GEWÄHRLEISTUNG
Für Material- und Fabrikationsfehler leistet Elaflex Garantie bis zu 18 Monaten nach Lieferdatum. Wenn
das Lieferdatum nicht zweifelsfrei festzustellen ist, gilt das am Bügelnocken eingegossene Quartals-
und Jahresdatum ( z.B. • 16 = 1. Quartal 2016 ). Ausgenommen von der Garantie sind Zapfventile, die
durch äußere Verschleißbeanspruchung oder durch Benutzung für ungeeignete Flüssigkeiten und
Zusätze unbrauchbar geworden sind. Nicht ersatzpflichtig sind Montage- und Wegekosten im
Zusammenhang mit Austausch und Reparatur sowie Körper- und Sachfolgeschäden aus dem Gebrauch
der Zapfventile.
TÜV Zulassung
Dieses Zertifikat können Sie
herunterladen unter:
http://www.elaflex.de/dokumente/
download/Certificate/
Zert_ZVAAdBlueLV_TUEV.pdf
