FUNKTIONSTEST
Das Zapfventil muss auf eine Durchflussrate von 5 l/min eingestellt sein.
Automatische Abschaltung und Dichtheit :

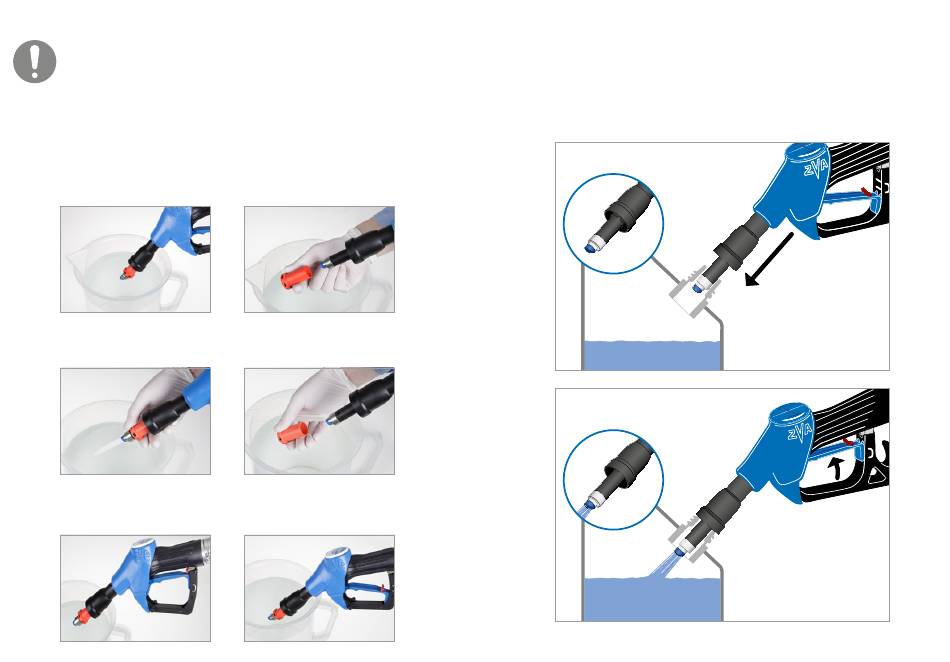

1. Um die automatische Abschaltung und die Dichtheit vom Fehlbetankungsschutz am Auslaufrohr
zu testen, schieben Sie den EW 22 Prüfadapter bis zum Anschlag auf das Auslaufrohr und geben
Sie das Medium ( Harnstofflösung oder Prüfflüssigkeit ) ab, indem Sie den Schalthebel ziehen.
Tauchen Sie die Auslauf rohr spitze in die Füssigkeit ein. Das Zapfventil muss automatisch
abschalten.
2. Nehmen Sie die Auslaufrohrspitze aus der Flüssigkeit und ziehen Sie den EW 22 Prüfadapter vom
Auslaufrohr. Es dürfen nur noch wenige restliche Tropfen aus dem Auslaufrohr austreten, nach
dem der Prüfadapter abgezogen wurde.
1.
Dichtheit :
Ziehen Sie den EW 22 Prüfadapter während der Medienbgabe vom Auslaufrohr ab. Der Durchfluss
muss sofort unterbrochen sein. Es dürfen danach nur noch wenige restliche Tropfen aus dem
Auslaufrohr austreten.
Aufhalteraste ( sofern erlaubt ) :
Rasten Sie den Schalthebel auf der oberen Raste auf. Tauchen Sie die Auslaufrohrspitze in das
Medium ein. Das Zapfventil muss automatisch abschalten. Der Schalthebel muss von der Raste in
die neutrale Position springen.
6
2.

BEDIENUNGSHINWEISE

Harnstofflösung ist kein Kraftstoffzusatz. Tanken Sie das Medium nicht in den Dieseltank, sondern in
den hierfür vorgesehenen separaten Tank.
Abhängig vom Fahrzeugmodell befindet sich der AdBlue
im Kofferraum oder im Motorraum. Bitte folgen Sie den Anweisungen des Fahrzeugherstellers.
Die Bedienung des Zapfventils ist ähnlich wie bei herkömmlichen ZVA. Zur Abgabe muss das
Zapfventil vollständig auf den Füllstutzen des AdBlue
erfolgt die Betankung durch Ziehen des Schalthebels. Sobald der Tank voll ist, schaltet das
Zapfventil selbständig ab.
Tankstutzen
nach ISO 22241-5
® -Füllstutzen neben dem Dieseltankstutzen,
-Tanks aufgeschoben werden. Anschließend
®
Zapfventil bis zum Anschlag
in den Tankstutzen einführen
Schalthebel ziehen
