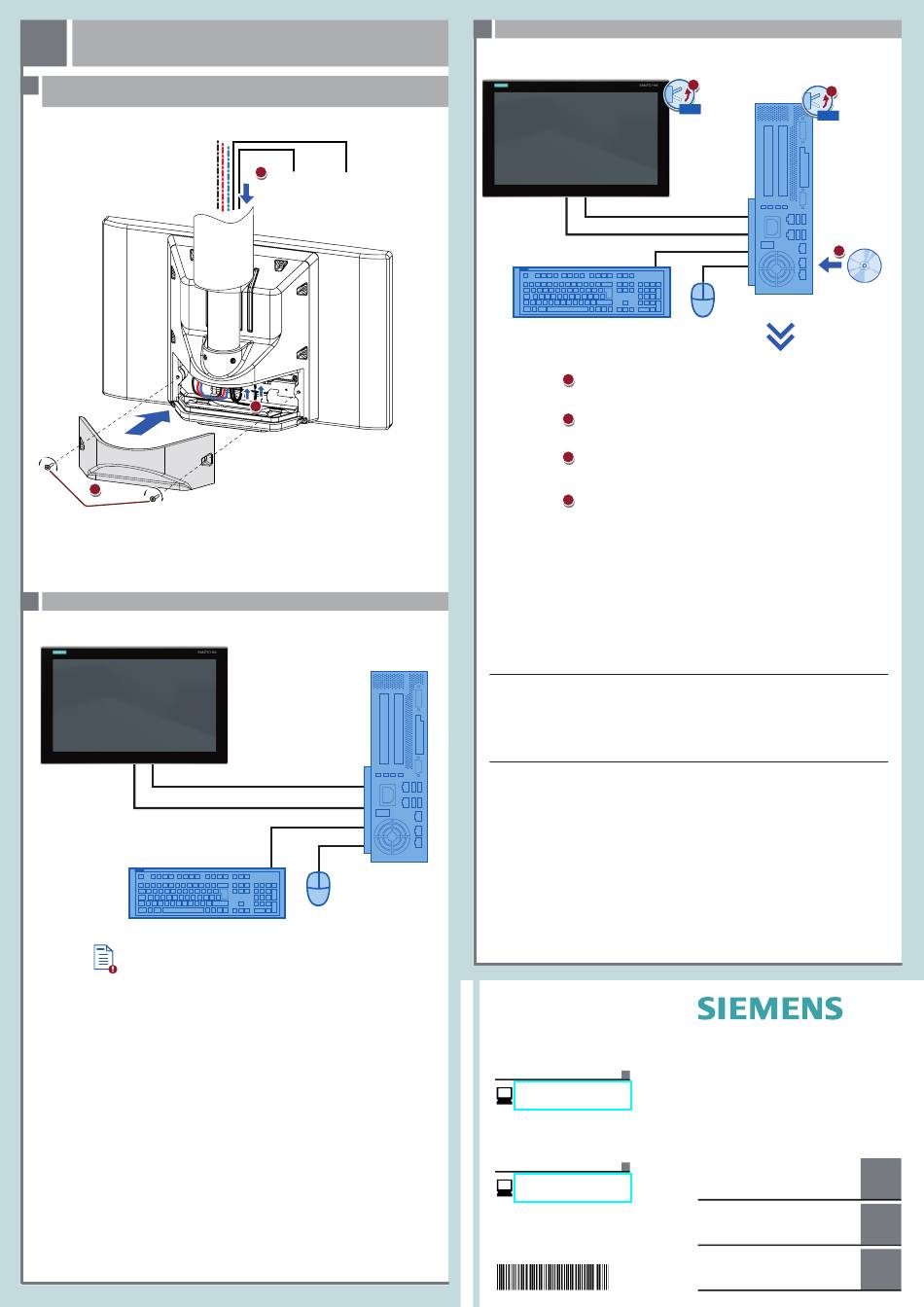

Siemens SIMATIC HMI IFP1900 PRO Schnellinstallationsanleitung Seite 2

Gerät in Betrieb nehmen
3
Commissioning the device
DVI-D/DisplayPort und USB-Leitungen anschließen, Anschlussfach schließen -
3.1
Connecting DVI-D/DisplayPort and USB cables, closing the compartment
3
2 Schrauben/screws T20
Drehmoment/Torque = 1.5 Nm
PC anschließen – Connecting a PC
3.2
Beträgt die Entfernung zwischen Flat Panel und PC mehr als 5 m, dann
verbinden Sie Flat Panel und PC mit USB-Senderbaugruppe über die
USB-Link-Schnittstelle.
If the distance between the Flat Panel and the PC is greater than 5 m,
connect the Flat Panel and PC with USB transmitter module by means of the
USB-Link interface.
1
USB DVI-D/DisplayPort
2
PC
DVI-D/DisplayPort
USB
3.3 Erstinbetriebnahme – Initial commissioning
DVI-D/DisplayPort
Melden Sie sich mit einem Konto an, das über Administrator-Rechte verfügt.
4
Log on using an account with admistrator rights.
Folgen Sie den Anweisungen auf dem Bildschirm.
6
Follow the instructions on the screen.
Starten Sie den PC neu.
7
Restart the PC.
Melden Sie sich mit einem Konto an, das über Administrator-Rechte verfügt.
8
Log on using an account with admistrator rights.
Abbildungen
Das vorliegende Dokument enthält Abbildungen zu den beschriebenen Geräten und Zubehör.
Die Abbildungen können bezogen auf das gelieferte Gerät und Zubehör in Einzelheiten abweichen.
Illustrations
This document contains illustrations of the described devices and accessories.
The illustrations may deviate from the particularities of the delivered device and accessories.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und
Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir für
die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift
werden regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen
enthalten.
Disclaimer of Liability
We have reviewed the contents of this publication to ensure consistency with the hardware and
software described. Since variance cannot be precluded entirely, we cannot guarantee full
consistency. However, the information in this publication is reviewed regularly and any necessary
corrections are included in subsequent editions.
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG
DEUTSCHLAND
Technische Support-Zentrale
Central Technical Support
www.siemens.com/
automation/support
Reparatur und Ersatzteile
Service and spare parts
https://support.industry.
siemens.com/sc/de/en/sc
12/2017
A5E38825708-AB
Stromversorgung/
Power supply
1
2
PC
1/ON
1/ON
Documentation
USB
4
SIMATIC HMI
IFP1900 PRO, IFP2200 PRO
für Tragarm (erweiterbar, Flansch unten)
for support arm (extendable, flange bottom)
Quick Install Guide
Gerät einbauen
Mounting the device
Gerät anschließen
Connecting the device
Gerät in Betrieb nehmen
Commissioning the device
and Drivers
3
1
2
3
