Schritt 3
AL14-GE
1

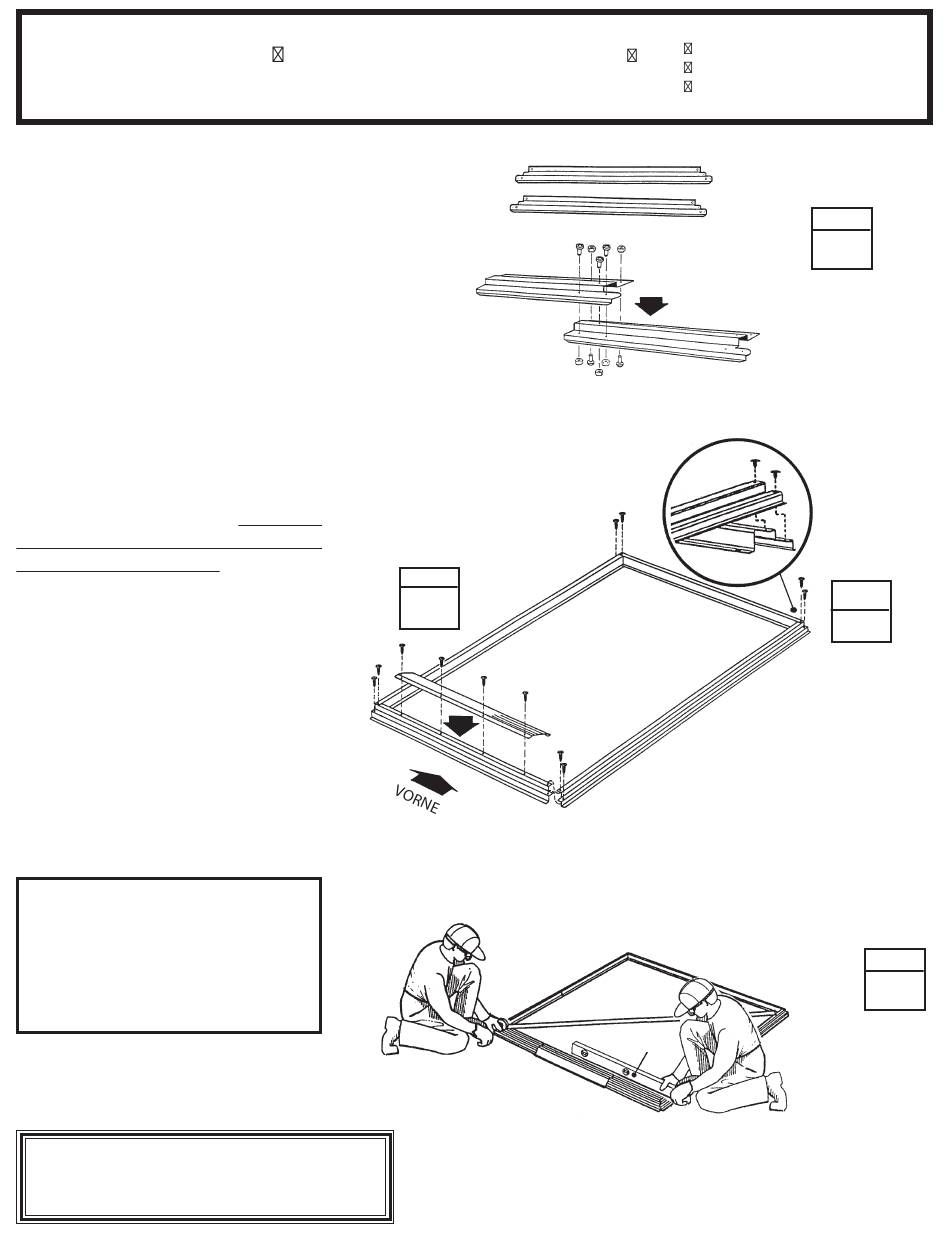

Die seitlichen Bodenrahmen
wie gezeigt überlappen.
ordnungsgemäßer Überlappung
fluchten die Bohrungen in diesen
Te i l e n .
S i e h e n a c h f o l g e n d e
Zeichnungen für korrekte Gesamt-
länge der seitlichen Bodenrahmen.
Die Rahmen wie gezeigt durch
Einsetzen von jeweils fünf Schrauben
und Muttern in jedem Rahmensatz
zusammenfügen.
2
Legen Sie die Bodenrahmen
auf das Fundament. Zentrieren Sie
die Rampe auf der Oberseite des
vorderen Bodenrahmens. Sie sehen,
daß die Tür auf beiden Seiten
installiert werden kann. Verbinden
Sie die Rahmen mit vier Schrauben.
3
Befestigen Sie die vier Ecken des
Bodenrahmens mit zwei Schrauben
an jeder Ecke, wie gezeigt.
4
Messen Sie den Bodenrahmen
diagonal. Wenn die Diagonalen
gleich sind, ist der Bodenrahmen
rechtwinklig.
HINWEIS
Zu diesem Zeitpunkt die
Bodenrahmen nicht am
Fundament befestigen. Das
Gerätehaus wird erst nach der
Montage verankert.
Der Bodenrahmen muß rechtwinklig
und eben sein, oder die Bohrungen
decken sich nicht.
Hierzu benötigen Sie folgende Teile
Bodenrahmen
Bei
SCHRITT
2
seitl. Bodenrahmen
115 1/8" (292,4 cm)
8976
9796
9795
Wasserwaage
14
9796 Rampe (1)
9795 Bodenrahmen (2)
8976 Bodenrahmen, Seite (4)
8976
SCHRITT
8976
HINTEN
RECHT
8976
9795
8976
Der Bodenrahmen ist rechtwinklig,
wenn die Diagonale gleich sind.
