2.2

Funktionsbeschreibung

2.2.1 LED Funktion

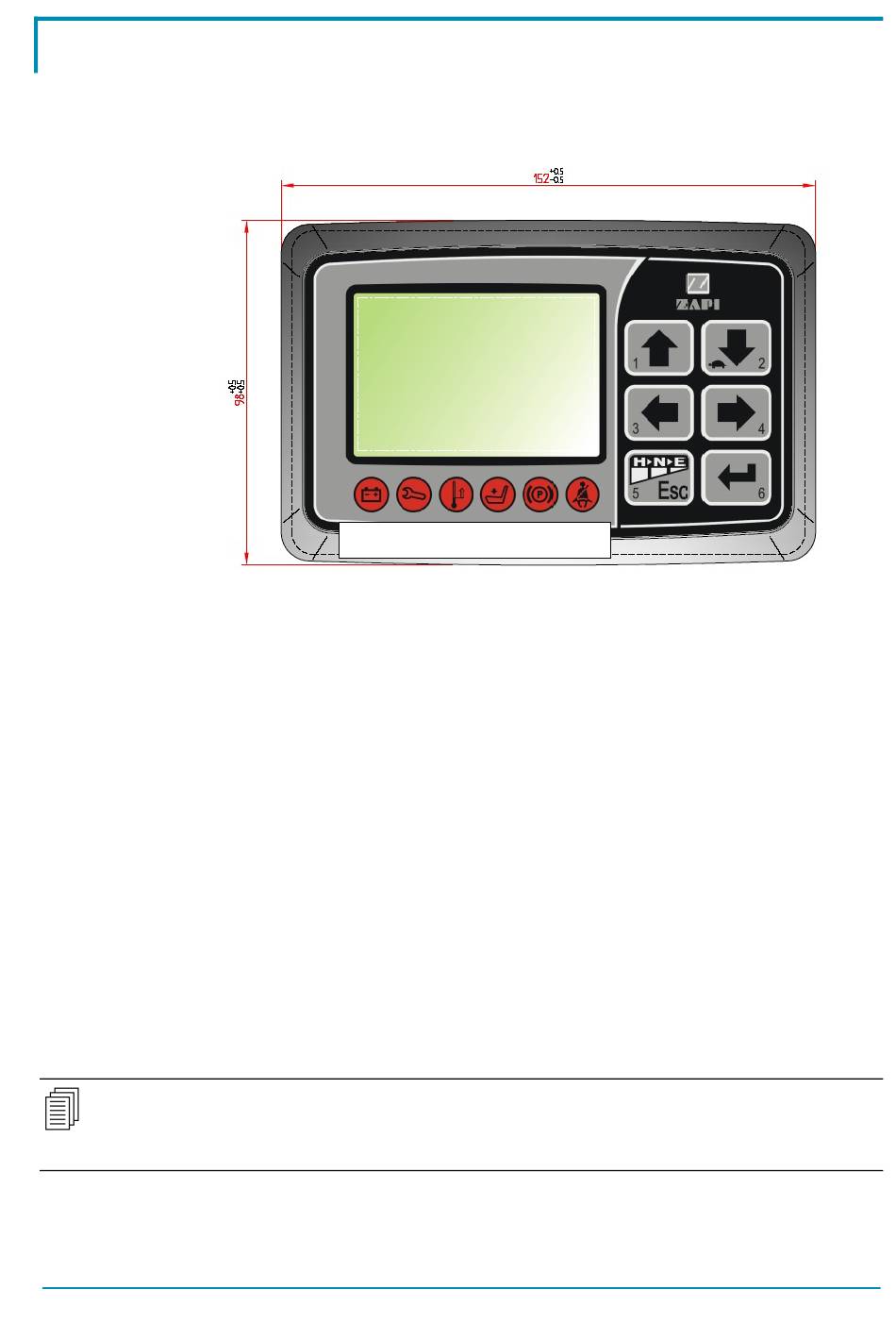

Das GRAPHIC SMART Display besitzt sechs rote LEDs, welche dem Benutzer
den Fahrzeugstatus anzeigen.
Batterie (1)
Diese LED leuchtet, wenn die Batteriekapazität unter 40 % der Nennkapazität
fällt.
Gabelschlüssel (2)
Diese LED blinkt, wenn ein Fahrzeugalarm ausgelöst wird.
Thermometer (3)
Diese LED blinkt, wenn die Steuerung / der Inverter zu heiß wird.
Seat (4)
Diese LED leuchtet, wenn sich der Benutzer auf den Sitz setzt.
Handbremse (5)
Diese LED leuchtet, wenn die Handbremse aktiviert ist.
Sicherheitsgurt (6)
Diese LED leuchtet, wenn der Sicherheitsgurt nicht richtig angelegt ist. Der Si-
cherheitsgurt-Sensor muss mit dem analogen Eingang #2 (CNC#8) verbunden
sein.
Wenn der Schlüsselschalter eingeschaltet wird, macht das GRAPHIC SMART
Display einen generellen Test der LEDs. Die LEDs leuchten der Reihe nach.
AF4ZP0AB – GRAPHIC SMART DISPLAY – Handbuch
1 2 3 4 5 6
