7.7

Anwendung der Console

Einstellen des Menüs SET MODEL:
Der einzige Parameter in SET MODEL ist CONNECTED TO.
Durch Einstellen dieses Parameters kann der Anwender mit der Console von je-
der beliebigen ZAPI-Steuerung auf ein anderes ZAPI-Modul (Inverter, Display,...)
im CAN-Netz zugreifen.

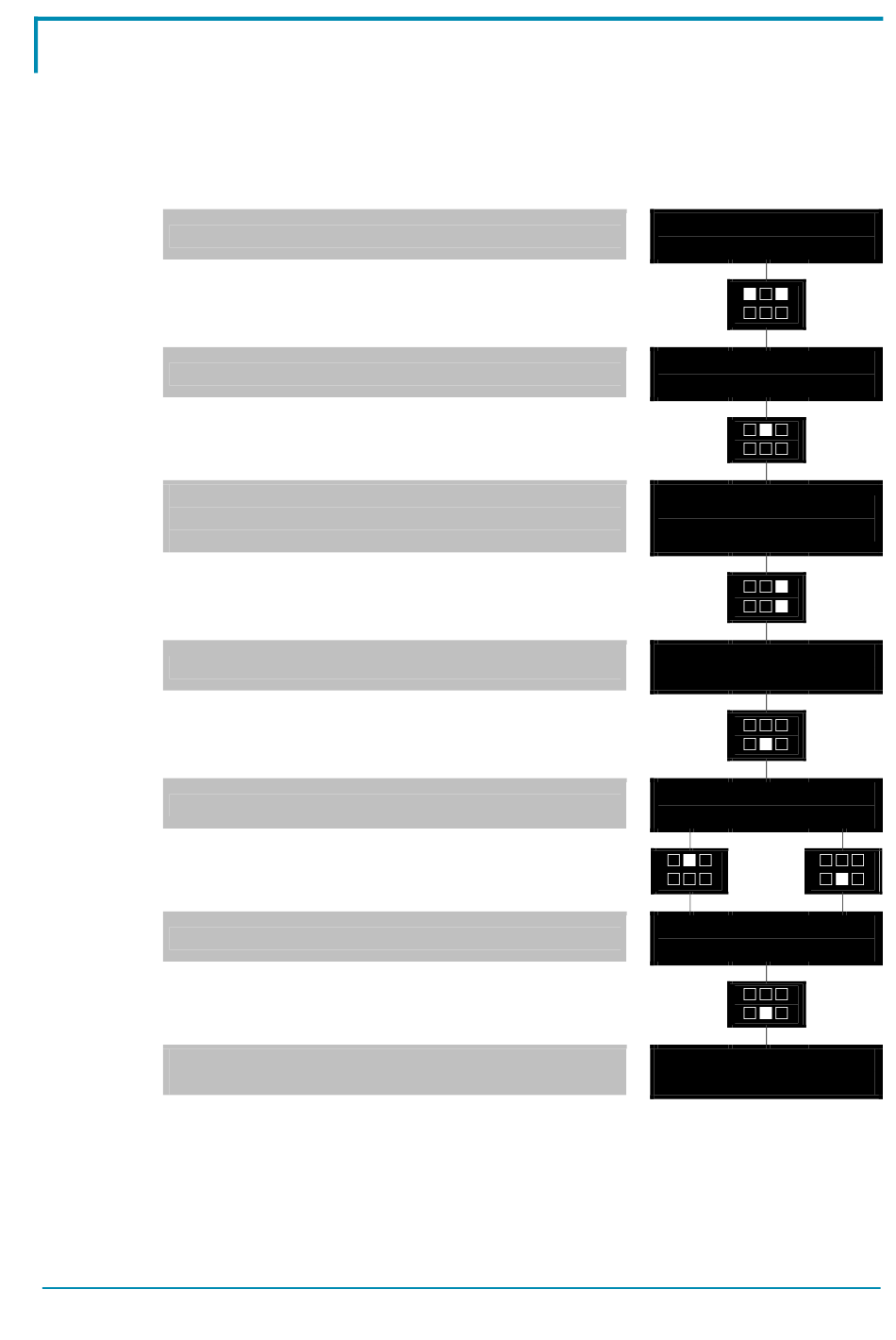

1) ZAPI-Informationsmenü
2) ROLL UP & SET UP gleichzeitig drücken, um
in das Konfigurationsmenü zu gelangen
3) Es erscheint das Menü SET MODEL
4) ENTER drücken, um in das Menü zu gelangen
5) Es erscheint der erste Parameter; nur
CONNECTED TO ist in diesem Menü vorhan-
den
6) Mit SET UP oder SET DOWN kann der Para-
meter verändert werden.
7) Es erscheint die neue Einstellung
8) Sind alle Parameter richtig eingestellt, die Tas-
te OUT drücken, um das Menü zu verlassen
9) Es erscheint die Bestätigungsabfrage.
10) ENTER drücken für Ja, OUT für Nein
11) Es erscheint wieder SET MODEL
12) Mit OUT zum Informationsmenü zurückkehren
13) Das Display zeigt nun das Informationsmenü
des ausgewählten Teilnehmers
AF4ZP0AB – GRAPHIC SMART DISPLAY – Handbuch
DISP GRPH ZP0.00
0V 0A 00000
CONFIG MENU
SET MODEL
CONNECTED TO
16
CONNECTED TO
9
ARE YOU SURE?
YES=ENTER NO=OUT
CONFIG MENU
SET MODEL
MHYRIO CB ZP0.00
48V 0A 00000
Seite - 29/45
