Installation

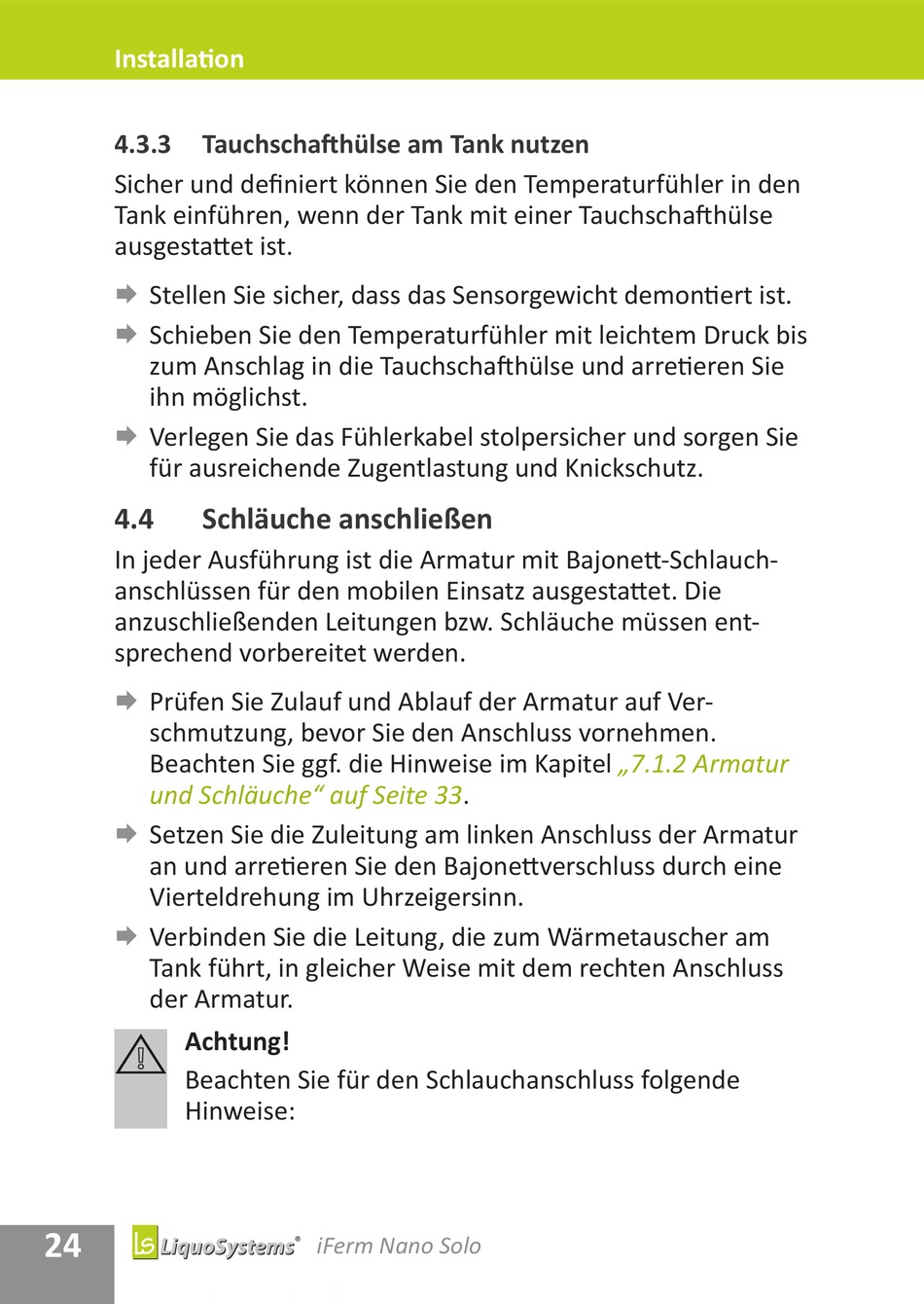

4.3.3 Tauchschafthülse am Tank nutzen
Sicher und definiert können Sie den Temperaturfühler in den
Tank einführen, wenn der Tank mit einer Tauchschafthülse
ausgestattet ist.
Stellen Sie sicher, dass das Sensorgewicht demontiert ist.
¨
Schieben Sie den Temperaturfühler mit leichtem Druck bis
¨
zum Anschlag in die Tauchschafthülse und arretieren Sie
ihn möglichst.
Verlegen Sie das Fühlerkabel stolpersicher und sorgen Sie
¨
für ausreichende Zugentlastung und Knickschutz.
4.4 Schläuche anschließen
In jeder Ausführung ist die Armatur mit Bajonett-Schlauch-
an schlüssen für den mobilen Einsatz ausgestattet. Die
an zuschließenden Leitungen bzw. Schläuche müssen ent-
sprechend vorbereitet werden.
Prüfen Sie Zulauf und Ablauf der Armatur auf Ver-
¨
schmutzung, bevor Sie den Anschluss vornehmen.
Beachten Sie ggf. die Hinweise im Kapitel
und Schläuche" auf Seite
Setzen Sie die Zuleitung am linken Anschluss der Armatur
¨
an und arretieren Sie den Bajonettverschluss durch eine
Vierteldrehung im Uhrzeigersinn.
Verbinden Sie die Leitung, die zum Wärmetauscher am
¨
Tank führt, in gleicher Weise mit dem rechten Anschluss
der Armatur.
Achtung!
Beachten Sie für den Schlauchanschluss folgende
Hinweise:
24
33.
iFerm Nano Solo
„7.1.2 Armatur
