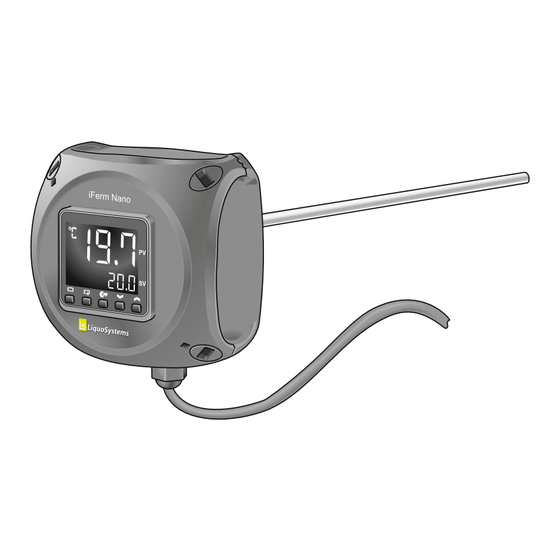

- Seite 1 Nano Tank Bedienungsanleitung 2017-07 © LiquoSystems GmbH, D-74366 Kirchheim/Neckar...
- Seite 2 Unstimmigkeiten an unseren Kundendienst, siehe „8.5 Kundendienst“ auf Seite Alle Rechte, auch die der Übersetzung, sind vorbehalten. Ohne schriftliche Zustimmung der LiquoSystems GmbH dürfen diese Bedienungsanleitung oder Teile daraus in keiner Weise vervielfältigt, übersetzt oder weiterverwertet werden. Gegebenenfalls genannte Firmen- und Produktnamen sind in der Regel eingetragene Warenzeichen der jeweiligen Unternehmen.
- Seite 3 Inhalt Inhalt Einleitung Bestimmungsgemäßer Gebrauch Vorkenntnisse Hinweise zur Bedienungsanleitung Sicherheitshinweise Produktübersicht Lieferumfang Anschlüsse und Bedienelemente Display 3.3.1 Display-Tasten 3.3.2 Statusmeldungen Optionales Zubehör Installation Temperaturregler positionieren 4.1.1 Tauchschafthülse einbauen 4.1.2 Temperaturregler montieren Anschlusskabel verbinden Bedienung Inbetriebnahme Soll-Temperatur einstellen Erweiterte Konfiguration Tastensperre ein- und ausschalten Einstellungen ändern 6.2.1 Geräteadresse ändern...
- Seite 4 Wartung und Pflege Anhang Technische Daten Störungsbeseitigung Entsorgung Konformitätserklärung Kundendienst iFerm Nano Tank...
- Seite 5 Einleitung Einleitung Die vorliegende Bedienungsanleitung informiert Sie über alle technischen und sicherheitsrelevanten Aspekte, die Sie für den Umgang mit iFerm Nano Tank kennen müssen. Lesen Sie die Bedienungsanleitung vor dem Gebrauch ¨ vollständig und nutzen Sie diese zur Unterweisung aller Benutzer.
- Seite 6 Einleitung In Verbindung mit der optional erhältlichen Bedieneinheit iFerm Nano Terminal können Sie iFerm Nano Tank zentral bedienen (nur Ausführung 24 V AC, 50/60 Hz + Datenbus). iFerm Nano Terminal greift auf bis zu 30 Regler iFerm Nano Serie zu und kann diese auch für Sonderfunktionen wie...
- Seite 7 Informations quellen oder hilfreiche Tipps hin. Alle Positionsangaben (links, rechts, vorne, hinten, oben, unten etc.) beziehen sich auf einen Betrachter, der mit Blick auf das Display vor iFerm Nano Tank steht. Das Anschlusskabel ist also z. B. unten, das Display vorne. Sicherheitshinweise y Lesen Sie die Bedienungsanleitung sorgfältig und be-...
- Seite 8 Schäden führen. Halten Sie stets die angegebenen Um- gebungs temperaturen ein, siehe „8.1 Technische Daten“ auf Seite iFerm Nano Tank ist gegen Strahlwasser geschützt (IP65). Vermeiden Sie jedoch einen intensiven Kontakt mit Flüssigkeiten (z. B. durch Hochdruckreiniger). y Verlegen Sie alle Kabel stolpersicher und fern von scharf- kantigen Gegenständen.
- Seite 9 Produktübersicht Da Gärhefen sensibel auf ständige Temperaturwechsel reagieren, greift iFerm Nano Tank in Fermationsprozessen bereits kurz vor Er reichen der Soll-Temperatur ein und startet die Kühlung. Kurze Kühlimpulse sorgen für ein sanftes Abbremsen des Temperatur anstiegs, eine zu starke Über schreitung der Soll-Temperatur wird durch verstärkte Kühlung verhindert.
- Seite 10 Produktübersicht Lieferumfang Die Verpackung enthält folgende Artikel: Anzahl Beschreibung Temperaturregler iFerm Nano Tank mit Display; folgende Bauteile sind werkseitig vormontiert: y Temperaturfühler an der Gehäuserückseite, mit dem iFerm Nano Tank zur Montage in eine Tauchschafthülse am Tank gesteckt wird. y Anschlusskabel mit losen Adern für Anschluss an Strom versorgung, Datenbus und Armatur mittels optional erhältlicher Klemmdose...
- Seite 11 „4.2 Anschlusskabel verbinden“ auf Seite Typenschild (Unterseite Reglergehäuse) Display mit Display-Tasten, siehe „3.3 Display“ auf Seite Robustes Reglergehäuse Vormontierter Temperaturfühler; misst die Ist- Temperatur des Tankinhalts und dient gleichzeitig der Befestigung von iFerm Nano Tank (mittels Tauchschaft- hülse am Tank). Änderungen vorbehalten. | 2017-07...
- Seite 12 Wert an. Der angezeigte Wert kann über die Display-Tasten geändert werden. Nach einer Änderung blinkt die Anzeige kurz, dann wird der neue Wert übernommen. Display-Tasten zur Eingabe von Werten und zur Konfiguration; Belegung siehe „3.3.1 Display-Tasten“ auf Seite iFerm Nano Tank...
- Seite 13 Produktübersicht 3.3.1 Display-Tasten Die Display-Tasten besitzen folgende Funktionen: Taste Im Normalbetrieb Im Menü Gesperrt, ohne Funktion. Menü aufrufen und im Menü navigieren, siehe „6 Erweiterte Konfiguration“ auf Seite Wert im Bereich SV direkt eingeben: Jeder Tasten druck versetzt den blinkenden Cursor um eine Stelle nach links.
- Seite 14 Bereich SV = 100: Armatur ist geöffnet (100%). Bereich SV = 0: Armatur ist geschlossen (0%). Mess- und Anzeigebetrieb; die Ist-Temperatur wird STOP weiterhin gemessen und angezeigt. Die Regelung und die Anzeige im Bereich SV sind deaktiviert. iFerm Nano Tank...
- Seite 15 (Wird nur in der Betriebsart Heizen angezeigt.) Die Betriebsart Heizen ist aktiviert. OUT1 Optionales Zubehör Mit dem hier aufgeführten Zubehör können Sie iFerm Nano Tank erweitern und optimal an Ihre Anlagen- technik anpassen. Details zu verfügbaren Ausführungen finden Sie in unserem aktuellen Katalog unter: https://liquosystems.de/downloads...
- Seite 16 Installation Vor jeder Inbetriebnahme sind sämtliche Anschlüsse und eine sichere Montage am Einsatzort herzustellen. Temperaturregler positionieren iFerm Nano Tank ist für die direkte Montage an einem Tank vorge sehen, der mit einer geeigneten Tauchschafthülse ausgestattet ist. In diese wird iFerm Nano Tank mit dem an der Rückseite vormontierten Temperaturfühler gesteckt:...
- Seite 17 Installation 4.1.2 Temperaturregler montieren Schieben Sie iFerm Nano Tank ¨ dem Temperaturfühler bis zum Anschlag in die Tauchschafthülse am Tank. Drehen Sie iFerm Nano Tank ¨ dass Sie das Display gut ablesen und be dienen können. Achtung! Der Fühlerstab von iFerm Nano Tank ist 230 mm lang und besitzt einen Durchmesser von 7 mm.
- Seite 18 Installation Anschlusskabel verbinden Das Anschlusskabel führt alle Signale, die iFerm Nano Tank für Strom versorgung, Datenbus und Ansteuerung der Armaturen benötigt. Es muss fachgerecht verlegt und angeschlossen werden. GEFAHR! – Stromschlag Trennen Sie die Anlage stets von der Stromversorgung, bevor Sie Arbeiten am elektrischen Anschluss vor- nehmen.
- Seite 19 Anlage an. Verwenden Sie dazu z. B. die optional erhält- liche Klemmdose iFerm Nano Box und beachten Sie unbe- dingt die Hinweise in der zugehörigen Montage anleitung. Die Adern des iFerm Nano Tank Anschlusskabels sind farblich unterschieden und wie folgt belegt: Aderfarbe Belegung weiß...
- Seite 20 Normalbetriebs üblicherweise benötigt werden. Hinweise zu weiteren Einstellungen finden Sie im Kapitel „6 Erweiterte Konfiguration“ auf Seite Inbetriebnahme Sobald iFerm Nano Tank ordnungsgemäß mit Tank und Kühlsystem verbunden ist, können Sie mit der Inbetrieb- nahme beginnen. Achtung! - Erstinbetriebnahme Bei der Erstinbetriebnahme von...
- Seite 21 – Stellen Sie die gewünschte Soll-Temperatur ein, siehe „5.2 Soll-Temperatur einstellen“ auf Seite – Setzen Sie den Produktionsprozess wie gewohnt in Gang. Kontrollieren Sie iFerm Nano Tank in regelmäßigen ¨ Abständen auf ordnungsgemäßen Betrieb. Soll-Temperatur einstellen Die korrekte Einstellung der gewünsch- ten Soll-Temperatur ist die einzige 19.
- Seite 22 Datenbus eine Verbindung zur Bedieneinheit iFerm Nano Terminal besteht. Info iFerm Nano Tank im reinen Anzeigebetrieb zu nutzen, können Sie den Regelbetrieb Kühlen aussetzen: Stellen Sie einen hohen Wert für die Soll-Temperatur ein, den die Ist-Temperatur des Prozesses nicht er reichen kann (z.
- Seite 23 Erweiterte Konfiguration 6.1 Tastensperre ein- und ausschalten Die Tastensperre dient dazu, unbeab- sichtigte Änderungen der Konfiguration icpt zu verhindern. Um Einstellungen ändern zu können, müssen Sie die Tastensperre ausschalten. « ‹ ‹ Rufen Sie den geschützten Menübereich auf: ¨ Anzeige (operation/adjustment protect) oapt Wählen Sie den Parameter (initial...
- Seite 24 Erweiterte Konfiguration Achtung! iFerm Nano Tank speichert die jeweils letzte Ein- stell ung der Tastensperre. Aus Sicherheitsgründen sollten Sie die Tastensperre wieder einschalten (Wert 2), sobald Sie die gewünschten Änderungen vorgenommen haben. 6.2 Einstellungen ändern Beachten Sie stets die folgende Reihenfolge, um eine der nachfolgend beschriebenen Einstellungen zu ändern:...
- Seite 25 Temperaturanzeige um. 6.2.2 Kommunikation ein- und ausschalten (Nur nötig in Verbindung mit Bedieneinheit iFerm Nano Terminal.) iFerm Nano Tank können Sie auch dann mobil im Einzelbetrieb einsetzen, wenn cmwt die Stromversorgung über das Anschluss- kabel mit Datenbus er folgt. Dazu schal- ten Sie einfach die Kommunika tions- «...
- Seite 26 Wartung und Pflege Wartung und Pflege iFerm Nano Tank ist für einen dauerhaften und weitgehend wartungsfreien Betrieb ausgelegt. Die folgenden Hinweise unterstützen Sie dabei, iFerm Nano Tank stets in betriebs- bereitem Zustand zu halten, und eventuell auftretende Störungen umgehend zu beheben. Achtung! Eine regelmäßige werkseitige Inspektion dient dem dauerhaft sicheren Betrieb und einer zuverlässigen...
- Seite 27 Anhang Anhang Technische Daten Parameter Wert Voreinstellungen Soll-Temperatur 20 °C, Betriebsart Kühlen, Geräteadresse 1 (Datenbus) Betriebsarten Kühlen, Heizen Datenbustyp Modbus-Protokoll (optional) Reglertyp Messbereich -20 bis 120 °C Genauigkeit Max. Abweichung ±0,5 K Alarmschwelle 1,5 K Ventilöffnungszeit Min. 180 Sekunden Spannungs- 24 V AC, 50/60 Hz versorgung Stromverbrauch...
- Seite 28 Anhang Störungsbeseitigung Bei fehlerhaftem Verhalten des iFerm Nano Tank können folgende Hinweise zur Beseitigung der Störung beitragen: Störung Ursache Behebung Display zeigt Kein Strom. Stromversorgung prüfen nichts an. (Zuleitungen, Sicherungen etc.). Display defekt. Kundendienst kontaktieren. Display-Taste Taste gesperrt / Tastenbelegung prüfen, siehe zeigt keine ohne Funktion.
- Seite 29 Anhang Entsorgung Am Ende des Lebenszyklus ist iFerm Nano Tank fachgerecht zu entsorgen: Sichern Sie das Altgerät gegen unbefugten Zugriff. ¨ Geben Sie das Altgerät auf keinen Fall in den ¨ Restmüll. Nutzen Sie eine Sammelstelle zur Rückgabe und Verwertung von Altgeräten.
- Seite 30 Anhang Kundendienst LiquoSystems ist einer der wenigen Markenanbieter im Bereich der Kellereitechnik für professionelle Tankkühlung und Temperaturregelung. Wir liefern Ihnen Kühlmaschinen, Wärmetauscher, Temperaturregelungen und Zubehör bis zur schlüsselfertigen Installation bei Ihnen vor Ort. Bei Fragen zu unseren Produkten oder zur Erweiterung und...
- Seite 31 Änderungen vorbehalten. | 2017-07...
- Seite 32 ALLES FÜR DIE TANKKÜHLUNG & GÄRSTEUERUNG iFerm Nano Terminal Tank Solo Switch LiquoSystems GmbH Wilhelmstraße 45 D-74366 Kirchheim/Neckar Tel.: +49 7143 891050 | Fax: +49 7143 92868 info@liquosystems.de www.liquosystems.de...
