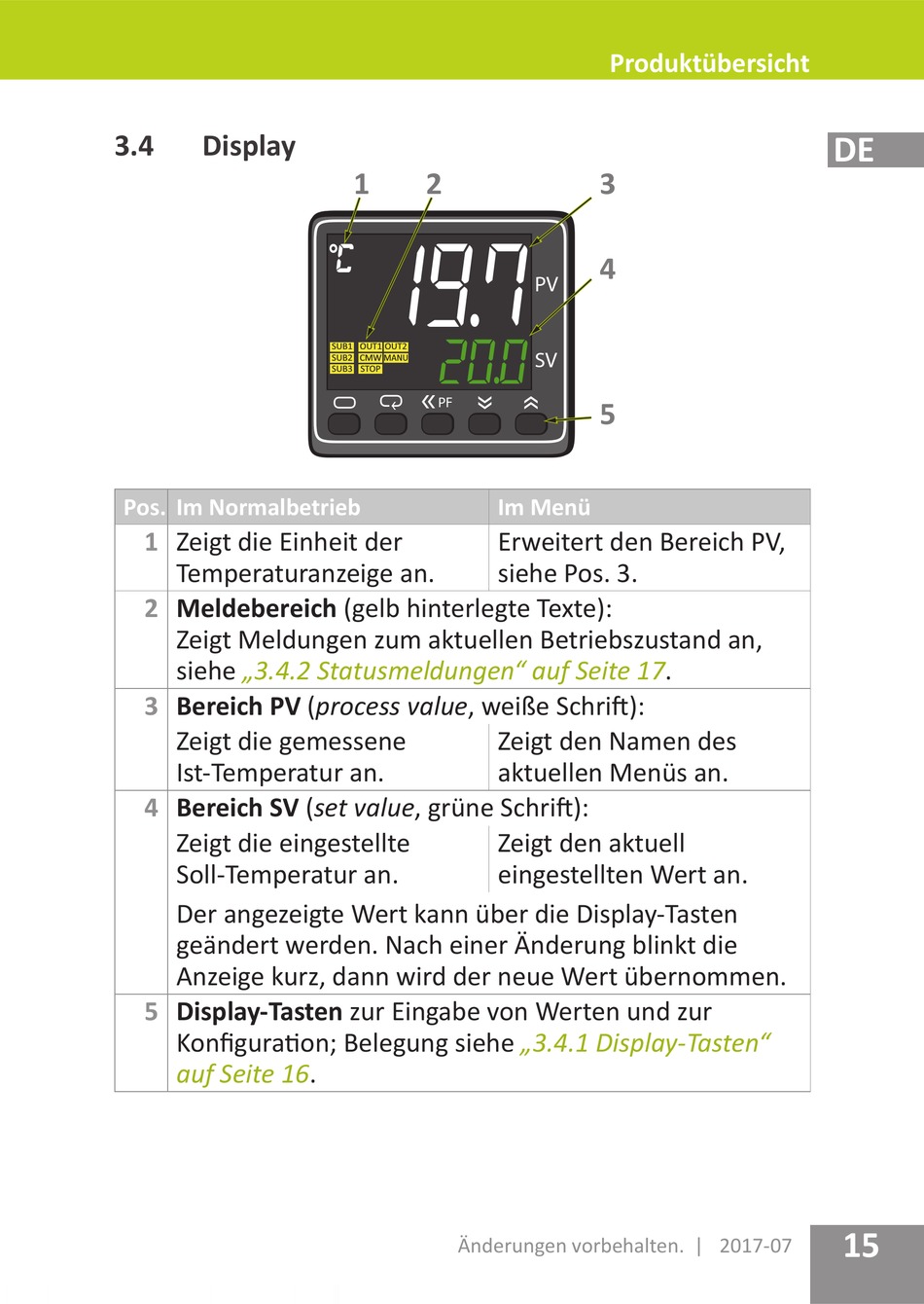

3.4

Display

Pos. Im Normalbetrieb
1
Zeigt die Einheit der
Temperaturanzeige an.
2 Meldebereich (gelb hinterlegte Texte):
Zeigt Meldungen zum aktuellen Betriebszustand an,
siehe „3.4.2 Statusmeldungen" auf Seite
3 Bereich PV (process value, weiße Schrift):
Zeigt die gemessene
Ist-Temperatur an.
4 Bereich SV (set value, grüne Schrift):
Zeigt die eingestellte
Soll-Temperatur an.
Der angezeigte Wert kann über die Display-Tasten
geändert werden. Nach einer Änderung blinkt die
Anzeige kurz, dann wird der neue Wert übernommen.
5 Display-Tasten zur Eingabe von Werten und zur
Konfiguration; Belegung siehe
auf Seite 16.
1 2
19. 7
C
20. 0
SUB1 OUT1 OUT2
SUB2 CMW MANU
SUB3 STOP
«
‹ ‹
PF
Im Menü
Erweitert den Bereich PV,
siehe Pos. 3.
Zeigt den Namen des
aktuellen Menüs an.
Zeigt den aktuell
eingestellten Wert an.
Änderungen vorbehalten. |
Produktübersicht
3
4
PV
SV
5
17.
„3.4.1 Display-Tasten"
