Arrow ELPHD104 Pflege- & Montageanleitung Seite 37

Schritt 17: Fortsetzung
Für diese Seite brauchen Sie:
SS
(MENGE: 5)
(MENGE: 48)
4

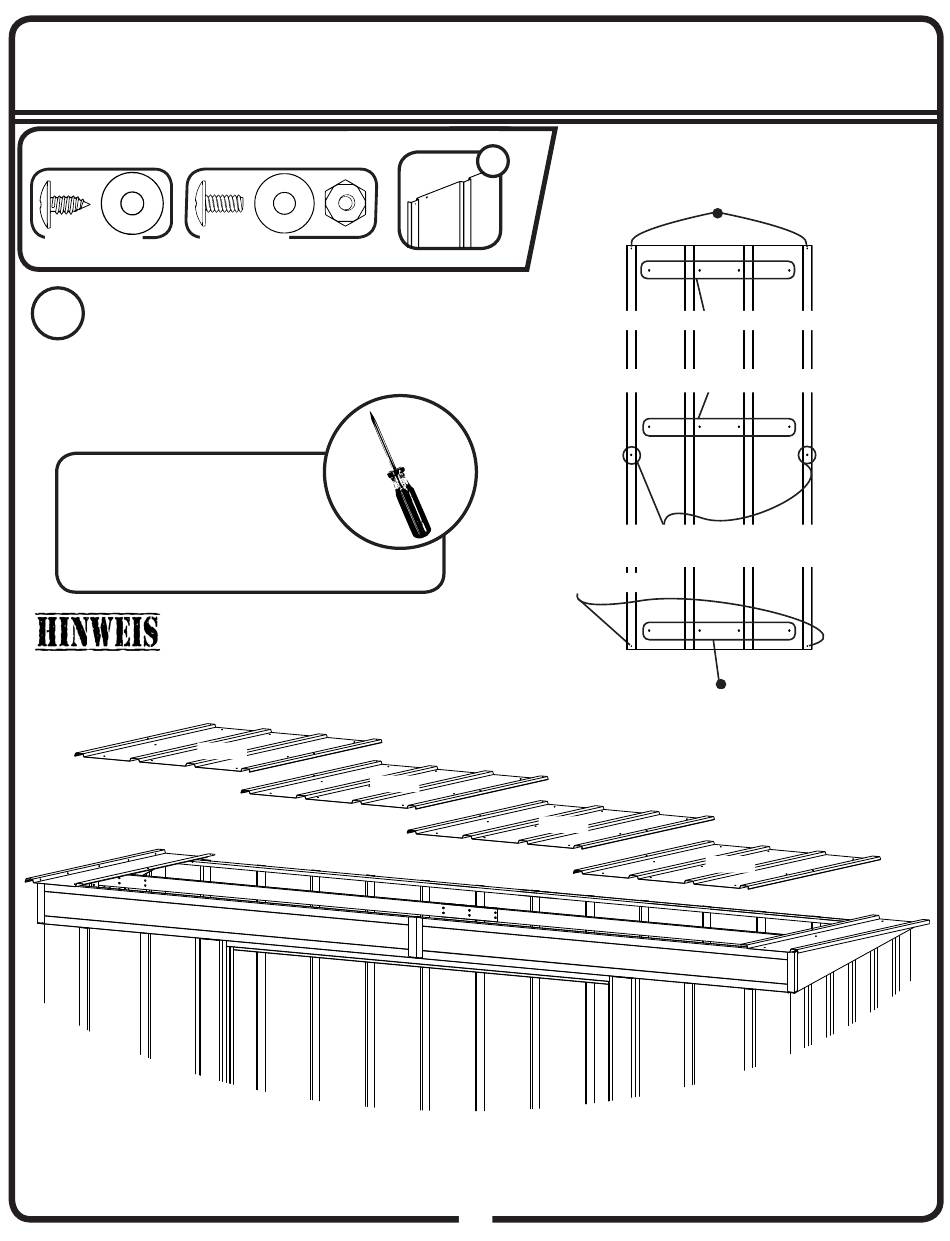

Bringen Sie die Bleche Nr. 3, 4, 5, und 6 in der im
Schaubild auf Seite 35 angegebenen Reihenfolge an.
Verwenden Sie das Schaubild rechts, während Sie das
Dach montieren.
Eine Ahle kann helfen, Löcher
zum Fluchten zu bringen, die nur
leicht gegeneinander versetzt sind.
Achten Sie darauf, das Metall nicht zu
verbiegen oder zu verbeulen, und gehen
Sie stets vorsichtig mit Werkzeug um.
Bearbeiten Sie ein (1) Blech nach der anderen.
Stellen Sie das Blech, an dem Sie gerade
arbeiten, auf jeden Fall fertig, bevor Sie sich an
das nächste machen.
10868
SB
10868
Vorne
2
10868
MIT BLECHSCHRAUBEN AM TÜRSTURZ BEFESTIGEN
MIT SCHRAUBEN AN DACHTRÄGERN BEFESTIGEN
MIT MASCHINENSCHRAUBE UND MUTTER
AM NACHBARBLECH BEFESTIGEN
FREILASSEN
MIT BLECHSCHRAUBE AM RÜCKSEITIGEN
10868
37
FREILASSEN
WANDWINKEL BEFESTIGEN
10868
GE-37AI
