Arrow ELPHD104 Pflege- & Montageanleitung Seite 20

Schritt 7: Fortsetzung
Für diese Seite brauchen Sie:
SS
(MENGE: 8)
3

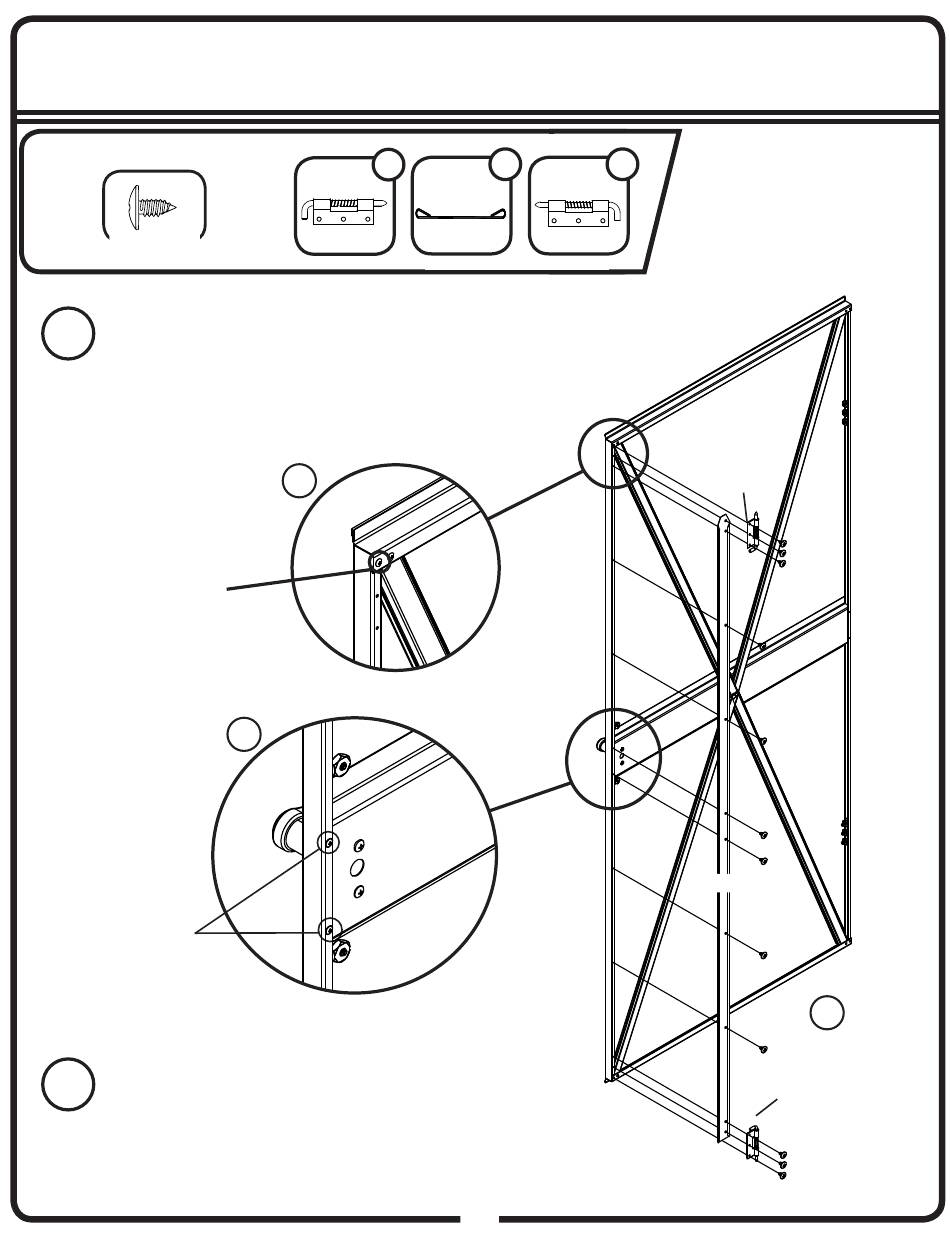

Entfernen Sie zwei (2) Schrauben aus der linken Seite der
Türgriffversteifung und jeweils die ganz linke Schraube
aus der oberen und unteren horizontalen Türversteifung.
Die Schrauben werden später wieder eingesetzt.
Entfernen Sie jeweils die
ganz linke Schraube aus
der oberen und der unteren
horizontalen Türversteifung,
um den Türanschlag und die
Schnappriegel anzubringen.
Entfernen Sie die
Schrauben, um den
Türanschlag anzubringen.
4
Befestigen Sie den Türanschlag sowie den oberen und
den unteren Schnappriegel mit den vier (4) eben entfernten
Schrauben sowie acht (8) zusätzlichen sandbeigen
Blechschrauben an der linken Türkante.
1
66808
3
3
1
10721 66684
6
20
1
66684
10721
66808
GE-20AH
4
