Schritt 16:
Für diese Seite brauchen Sie:
SS
(MENGE: 16)
1

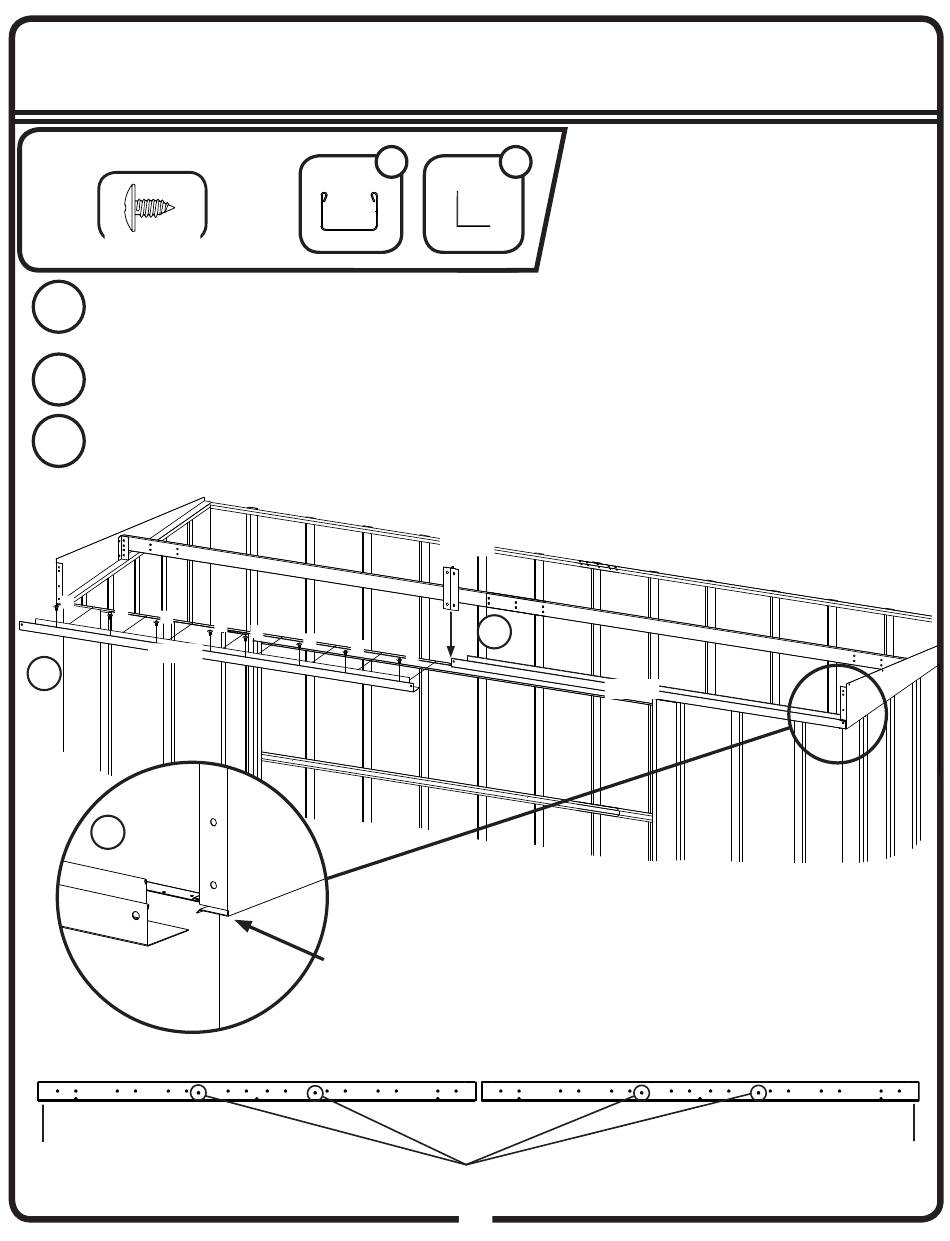

Fenstereinfassung unten eine nach der anderen in den Schlitz am Giebel schieben, sodass das vordere
Loch mit dem unteren Loch im Giebel fl uchtet. Dadurch wird gewährleistet, dass das Loch relativ zum vorderen
Türsturz richtig positioniert ist.
2
Zwei (2) wie gezeigt Rücken an Rücken gelegte Fensterstützen außen zwischen die Fenstereinfassungen
unten halten, um den nötigen Spalt zu gewährleisten.
3
Montieren Sie die Fenstereinfassung unten mit acht (8) sandbeigen Blechschrauben in der gezeigten
Reihenfolge an der Oberkante des Türsturzes. Achten Sie darauf, die angegebenen Löcher frei zu lassen.
Wiederholen Sie diesen Vorgang für die andere Seite.
8
7
6
10869
2
1
10869
Loch an Vorderseite

Montage der Fenster

2
10869
5
4
3
2
Fenstereinfassung unten in den
Schlitz am Giebel schieben.
2
10845
10845
3
1
DRAUFSICHT
FREILASSEN
31
10869
Loch an Vorderseite
