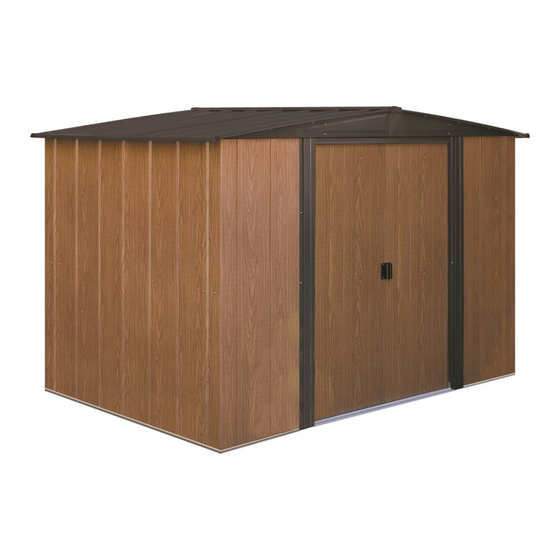

- Seite 1 Gerätehaus KA01 Modell Nr. EH86-A EH86S LM86 ML86-A SA8662-A VL8662-A WL86-A Der größte Hersteller von Unterstellgebäuden weltweit 709151207 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Planen Sie Voraus
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom aufzubauen, wenn Teile fehlen sollten. Denn ein Montageplatz fern. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dachfirst zusätzlich mit Kanthölzern abzustützen. - Seite 6 MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB106-A) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens. B.
-
Seite 7: Zuberhörbeutel
Schrauben (104) selbstschneidende Schrauben (mit den Schrauben verpackt) 65109 67468 66646 Hutmutter (6) Firstblende (2) 66045 Plastik-U-Scheiben (275) (mit den Schrauben verpackt) (Arrow Logo) Türgriff (2) (8/40) 66183 66769 66382 7916 Eckabschluß Türgleiter (4) untere Türführung (4) Dachträgerwinkel (4) (2 rechts / 2 links) - Seite 8 Stückliste KA08 Abb. Teil- Anzahl Bezeichnung im Karton Checkliste 6615 hinterer Dachrahmen 6617 Türschienenlasche 10498 horiz. Türversteifung 6658 Dachträgerwinkel 7875 Dachpaneel 7906 Giebel, rechts 7907 Giebel, links 8461 Firstabdeckung 8466 Dachpaneel, rechts 8467 Dachpaneel, links 8474 Dachträger 8476 Dachrahmen, Seite 9920 Wandführung, Seite 8482...
- Seite 9 Montage Nach Nummern KA09...
- Seite 10 ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● 8941 Rampe (1) Schritt 1 ● ● ● ● ● 9379 Bodenrahmen, vorn (2) Vormontage der ● ● ● ● ● 9377 Bodenrahmen, hinten (2) Bodenrahmengruppen KA10 Der vordere Bodenrahmen besteht aus drei Stücken.
- Seite 11 ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● 6615 hinterer Dachrahmen (2) Schritt 2 Vormontage der ● ● ● ● ● 9924 Wandführung, hinten (2) Rahmengruppen KA11 Die Teile für den Hauptrahmen hinterer Wandführung versteifen die Wände. Diese Teile 240 cm werden später in der Mitte und an der Oberkante der Rückwand montiert.
-
Seite 12: Hierzu Benötigen Sie Folgende Teile
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8474 Dachträger (1) Schritt 3 Vormontage des Dachträgers ● ● ● ● ● 8476 Dachrahmen, Seite (1) KA12 Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus zwei verbundenen Teilen. - Seite 13 ● Hierzu benötigen Sie folgende Teile● ● ● ● ● ● 6617 Türschienenlasche (1) Schritt 4 Vormontage der ● ● ● ● ● 9378 Türlaufschiene (2) Türlaufschiene KA13 HINWEIS: Türlaufschienenlasche (lackiertes Teil) Die Türlaufschienengruppe trägt die Schiebetüren und verstärkt die Vorderwand.
- Seite 14 ● Hierzu benötigen Sie folgende Teile ● Schritt 5 ● ● ● ● ● vordere Bodengruppe (1) ● ● ● ● ● 8946 seitl. Bodenrahmen (2) Bodenrahmen ● ● ● ● ● hintere Bodengruppe (1) KA14 HINTEN RECHT 8946 Setzen Sie die vormontierten SCHRITT Bodenrahmenteile auf das Funda- 8946...
- Seite 15 ● ● ● ● ● ● ● 9381Eckpaneel, vorn (2) Hierzu benötigen Sie folgende Teile Schritt 6 ● ● ● ● ● 9385 Eckpaneel, hinten (2) Ecken KA15 WICHTIGER HINWEIS Breitseite Von diesem Punkt der Montage an brauchen Sie Stunden und mehr als eine 9385 Person.
- Seite 16 ● ● ● ● ● Türlaufschienengruppe (1) ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● hintere Dachrahmengruppe (1) Schritt 7 ● ● ● ● ● 8476 seitl. Dachrahmen (2) Rahmen ● ● ● ● ● hintere Wandführungsgruppe (1) ●...
- Seite 17 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6515 Wandpaneel (4) Schritt 8 ● ● ● ● ● 6243 Wandpaneel (2) Wandpaneele KA17 Die Wandpaneele werden in zwei SCHRITT Breiten geliefert. Jedes Wandpaneel 6243 6243 hat eine geriffelte Rippe auf einer Seite.
- Seite 18 ● Hierzu benötigen Sie folgende Teile ● Schritt 9 ● ● ● ● ● 9369 Türpfosten (2) Türpfosten KA18 Gebäudeinneres Die Türpfosten versteifen die Türöffnung und sehen attraktiv aus. Draufsicht (3) Schrauben Befolgen Sie diese Schritte für beide Türlaufschiene Türpfosten. Einen Türpfosten mit drei Hutmutter Schrauben, Muttern und Hutmuttern...
- Seite 19 ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● 7906 Giebel, rechts (2) Schritt 10 ● ● ● ● ● 7907 Giebel, links (2) Vormontage der Giebel ● ● ● ● ● 7916 Dachträgerwinkel (4) KA19 Die Giebel sind oben auf den vorderen und hinteren Wänden ange- ordnet und tragen die Dachträger.
- Seite 20 ● ● ● ● ● linke Giebelgruppen (2) ● ● Hierzu benötigen Sie folgende Teile Schritt 11 ● ● ● ● ● rechte Giebelgruppen (2) Giebel/Winkel ● ● ● ● ● 6658 Dachträgerwinkel (2) KA20 Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbst- schn.
- Seite 21 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● Hauptdachträger (1) Schritt 12 Dachträger ● ● ● ● ● 8474 Dachträger (2) KA21 Den Hauptdachträger an den Dachträgerwinkel des vorderen SCHRITT Giebels schrauben. Das andere Ende des Haupt- 8474 Dachträger dachträgers an den Dachträger- winkel des hinteren Giebels...
- Seite 22 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8466 rechtes Dachpaneel (1) Schritt 13 ● ● ● ● ● 7875 Dachpaneel (2) Dachseite ● ● ● ● ● 8467 Linkes Dachpaneel (1) KA22 Die Dachpaneele werden am besten 8467 8466 mit einer Stufenleiter montiert.
- Seite 23 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8466 rechtes Dachpaneel (1) Schritt 14 ● ● ● ● ● 7875 Dachpaneel (2) Linke Dachseite ● ● ● ● ● 8467 Linkes Dachpaneel (1) KA23 SCHRITT Ein rechtes Dachpaneel am vor- SCHRITT deren Giebel der linken Dachseite befestigen.
- Seite 24 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8461 Firstabdeckung (1) Schritt 15 Firstabdeckung KA24 Die Firstabdeckung mit Schrauben auf dem fertigen Dachabschnitt installieren. Enden der Firstabdeckung nicht verschrauben, bis Sie dazu ange- wiesen werden. Das untere Ende der Dach- paneele mit selbstschn.
- Seite 25 ● Hierzu benötigen Sie folgende Teile ● Schritt 16 ● ● ● ● ● 8482 Dachrand (2) Dachrand KA25 Den Dachrand auf jeder Gebäudeseite mit selbstschn. Schrau- ben an jeder Paneelüberlappung am unteren Ende der Dachpaneele anschrauben. Mit ihrem Daumen und Zeigefinger biegen Sie nun den unteren Flansch des Dachrandes an der Ecke nach innen, so daß...
- Seite 26 ● ● ● ● ● ● ● 10478 rechte und linke Türen (2) Hierzu benötigen Sie folgende Teile Schritt 17 ● ● ● ● ● 10498 horiz. Türversteifung (4) Montage der Türen ● ● ● ● ● 6278 vertik. Türversteifung (2) KA26 Die Schritte beschreiben die Mon- tage der rechten Tür.
- Seite 27 ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● rechte Türgruppe (1) Schritt 18 ● ● ● ● ● linke Türgruppe (1) Montage der Türen und Justierung KA27 horiz. Türversteifung Giebel Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe Türlaufschiene (links, wenn Sie im Gebäude sind) Türgleiter...
- Seite 28 EH86-A EH86S LM86 ML86-A SA8662-A VL8662-A WL86-A KA28 1. Vermeiden Sie, die innere und äußere Oberfläche zu EINIGE TATSACHEN ZUM THEMA ROST zerkratzen oder anzuritzen. Rostbildung ist ein natürlicher Oxydationsvorgang, der 2. Verwenden Sie alle mitgelieferten U-Scheiben. Außer auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt einem Schutz gegen das Eindringen von Wasser schützen...
