Arrow ELPHD104 Pflege- & Montageanleitung Seite 25

Schritt 11: Fortsetzung
Für diese Seite brauchen Sie:
SS
(MENGE: 96)
2

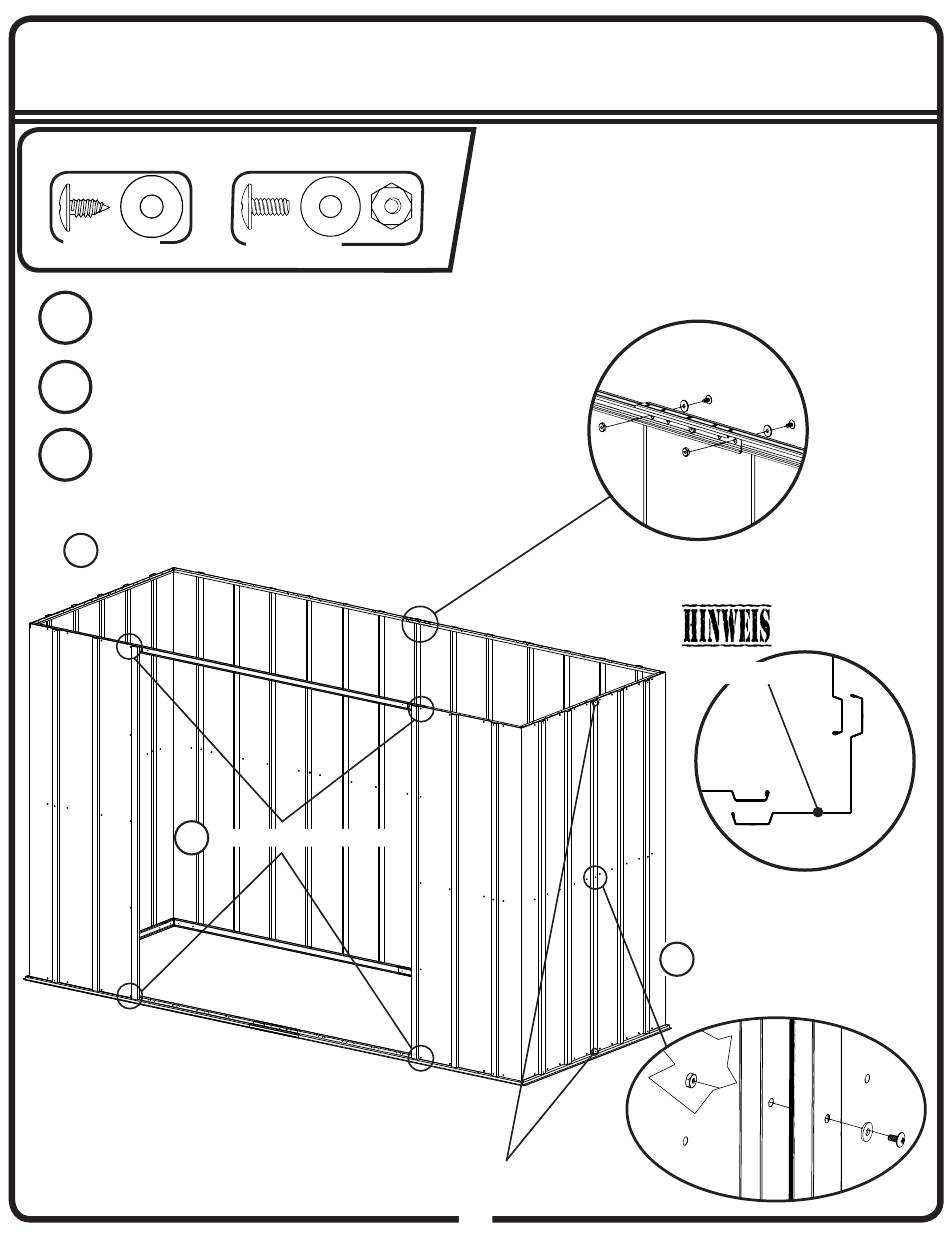

Heben Sie die Bleche Seite für Seite an ihren Platz und
schrauben Sie die Ober- und Unterseite der Bleche mit
sandbeigen Schrauben fest.
3
Stecken Sie wie gezeigt dort, wo sich die Bleche
überlappen, eine (1) sandbeige Maschinenschraube
und Mutter durch das mittlere Loch des Blechs.
4
Lassen Sie die Löcher im Vorderwandblech wie unten
gezeigt frei.
2
4
Befestigen Sie die Wandbleche mit Schrauben durch alle Löcher an der
Ober- und Unterkante der Bleche.
SB
(MENGE: 15)
Lassen Sie die Löcher frei.
Dort, wo sich Wandwinkel
überlappen, werden die Wandbleche
mit Maschinenschrauben befestigt.
25
Eckbleche liegen
über wandblechen
Eckblech
Stecken Sie dort,
3
Bleche sich überlappen, eine
Maschinenschraube durch das
mittlere Loch.
GE-25AI
wo die
SB
