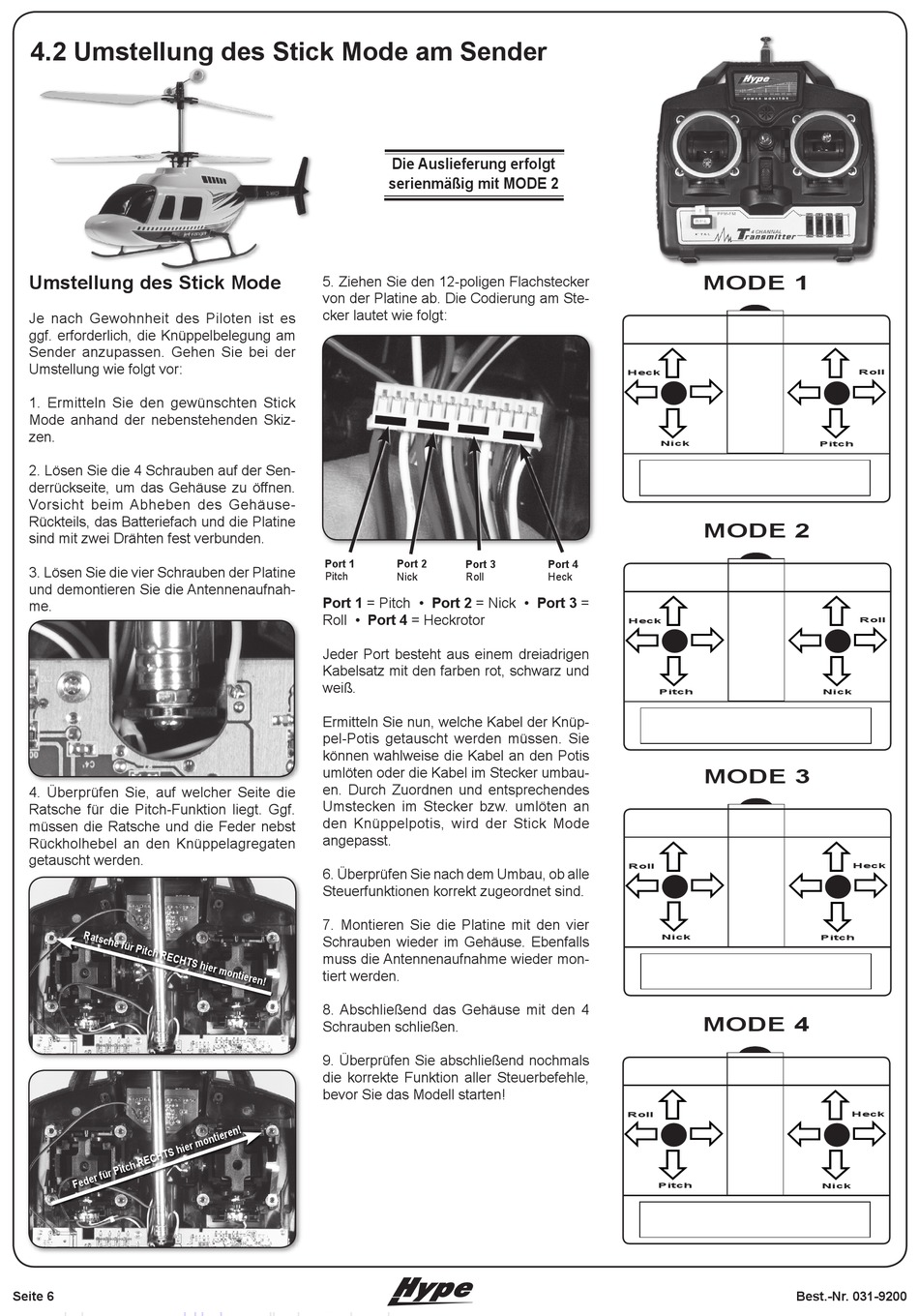

4.2 Umstellung des Stick Mode am Sender
Umstellung des Stick Mode
Je nach Gewohnheit des Piloten ist es
ggf. erforderlich, die Knüppelbelegung am
Sender anzupassen. Gehen Sie bei der
Umstellung wie folgt vor:
1. Ermitteln Sie den gewünschten Stick
Mode anhand der nebenstehenden Skiz-
zen.
2. Lösen Sie die 4 Schrauben auf der Sen-
derrückseite, um das Gehäuse zu öffnen.
Vorsicht beim Abheben des Gehäuse-
Rückteils, das Batteriefach und die Platine
sind mit zwei Drähten fest verbunden.
3. Lösen Sie die vier Schrauben der Platine
und demontieren Sie die Antennenaufnah-
me.
4. Überprüfen Sie, auf welcher Seite die
Ratsche für die Pitch-Funktion liegt. Ggf.
müssen die Ratsche und die Feder nebst
Rückholhebel an den Knüppelagregaten
getauscht werden.
Seite 6
Die Auslieferung erfolgt
serienmäßig mit MoDE 2
5. Ziehen Sie den 12-poligen Flachstecker
von der Platine ab. Die Codierung am Ste-
cker lautet wie folgt:
Port 1
Port 2
Port 3
Pitch
Nick
Roll
Port 1 = Pitch • Port 2 = Nick • Port 3 =
Roll • Port 4 = Heckrotor
Jeder Port besteht aus einem dreiadrigen
Kabelsatz mit den farben rot, schwarz und
weiß.
Ermitteln Sie nun, welche Kabel der Knüp-
pel-Potis getauscht werden müssen. Sie
können wahlweise die Kabel an den Potis
umlöten oder die Kabel im Stecker umbau-
en. Durch Zuordnen und entsprechendes
Umstecken im Stecker bzw. umlöten an
den Knüppelpotis, wird der Stick Mode
angepasst.
6. Überprüfen Sie nach dem Umbau, ob alle
Steuerfunktionen korrekt zugeordnet sind.
7. Montieren Sie die Platine mit den vier
Schrauben wieder im Gehäuse. Ebenfalls
muss die Antennenaufnahme wieder mon-
tiert werden.
8. Abschließend das Gehäuse mit den 4
Schrauben schließen.
9. Überprüfen Sie abschließend nochmals
die korrekte Funktion aller Steuerbefehle,
bevor Sie das Modell starten!
MoDE 1
Heck
Nick
MoDE 2
Port 4
Heck
Heck
Pitch
MoDE 3
Roll
Nick
MoDE 4
Roll
Pitch
Roll
Pitch
Roll
Nick
Heck
Pitch
Heck
Nick
Best.-Nr. 031-9200
