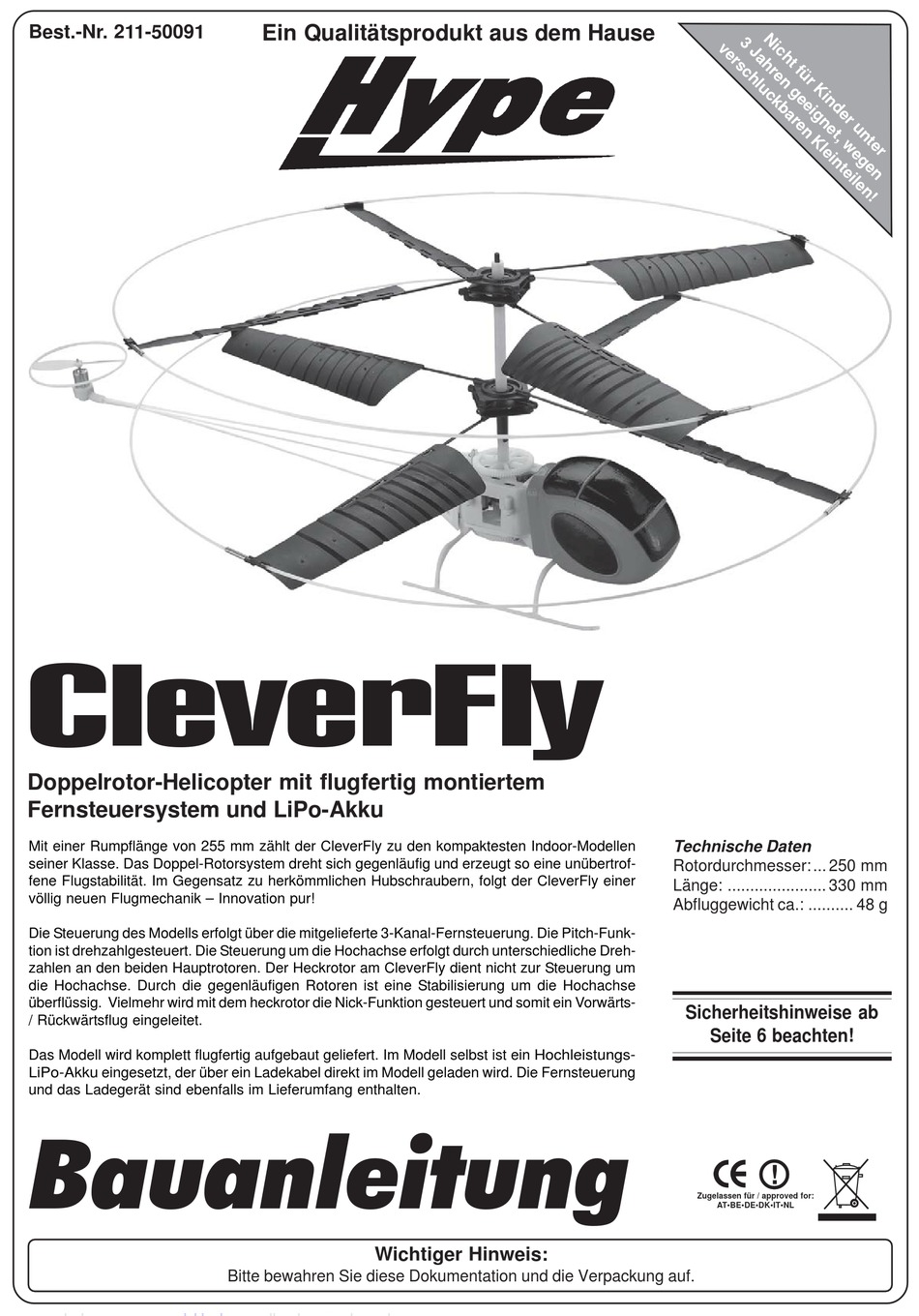

Best.-Nr. 211-50091
CleverFly
Doppelrotor-Helicopter mit flugfertig montiertem
Fernsteuersystem und LiPo-Akku
Mit einer Rumpflänge von 255 mm zählt der CleverFly zu den kompaktesten Indoor-Modellen
seiner Klasse. Das Doppel-Rotorsystem dreht sich gegenläufig und erzeugt so eine unübertrof-
fene Flugstabilität. Im Gegensatz zu herkömmlichen Hubschraubern, folgt der CleverFly einer
völlig neuen Flugmechanik – Innovation pur!
Die Steuerung des Modells erfolgt über die mitgelieferte 3-Kanal-Fernsteuerung. Die Pitch-Funk-
tion ist drehzahlgesteuert. Die Steuerung um die Hochachse erfolgt durch unterschiedliche Dreh-
zahlen an den beiden Hauptrotoren. Der Heckrotor am CleverFly dient nicht zur Steuerung um
die Hochachse. Durch die gegenläufigen Rotoren ist eine Stabilisierung um die Hochachse
überflüssig. Vielmehr wird mit dem heckrotor die Nick-Funktion gesteuert und somit ein Vorwärts-
/ Rückwärtsflug eingeleitet.
Das Modell wird komplett flugfertig aufgebaut geliefert. Im Modell selbst ist ein Hochleistungs-
LiPo-Akku eingesetzt, der über ein Ladekabel direkt im Modell geladen wird. Die Fernsteuerung
und das Ladegerät sind ebenfalls im Lieferumfang enthalten.
Bauanleitung
Ein Qualitätsprodukt aus dem Hause
Wichtiger Hinweis:
Bitte bewahren Sie diese Dokumentation und die Verpackung auf.
Technische Daten
Rotordurchmesser: ... 250 mm
Länge: ...................... 330 mm
Abfluggewicht ca.: .......... 48 g
Sicherheitshinweise ab
Seite 6 beachten!
!
Zugelassen für / approved for:
AT•BE•DE•DK•IT•NL
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HYPE CleverFly
Inhaltszusammenfassung für HYPE CleverFly
- Seite 1 Die Steuerung des Modells erfolgt über die mitgelieferte 3-Kanal-Fernsteuerung. Die Pitch-Funk- tion ist drehzahlgesteuert. Die Steuerung um die Hochachse erfolgt durch unterschiedliche Dreh- zahlen an den beiden Hauptrotoren. Der Heckrotor am CleverFly dient nicht zur Steuerung um die Hochachse. Durch die gegenläufigen Rotoren ist eine Stabilisierung um die Hochachse überflüssig.
-
Seite 2: Inhaltsverzeichnis
1. Inhaltsverzeichnis 1. Inhaltsverzeichnis 2. Der Lieferumfang des Modells 3. Ladehinweise 4. Hinweise zur Bedienung 5. Zu Ihrer Sicherheit 6. Garantiebedingungen Wichtige Hinweise! • Verwendung der Funkanlage Die in diesem Set enthaltene Funkfernsteuerung darf ausschließlich zum Betrieb des im Set enthaltenen Modells verwendet werden. -
Seite 3: Der Lieferumfang Des Modells
2. Der Lieferumfang des Modells Doppel- Hauptrotor Heck- Rotor Rumpf Landegestell Ein/Aus- Schalter Ladebuchse Antenne Vorwärts/Rückwärts Links/Rechts Auf-/ Abwärts Trimmung Ein/Aus-Schalter Ladegerät 211-50091 Seite 3... -
Seite 4: Ladehinweise
3. Ladehinweise 1. 9V-Batterie in den Sender einsetzen, auf korrekte Polung achten. 2. Den Stecker des Netzladegerätes mit der Ladebuchse am Modell verbinden. 3. Das Netzladegerät in die Steckdose stecken. Dabei wird die Ladefunktion über eine LED angezeigt: • LED leuchtet rot: Der Ladevorgang hat begonnen •... -
Seite 5: Hinweise Zur Bedienung
4. Hinweise zur Bedienung 1. Ziehen Sie die Senderantenne voll aus und schalten Sie dann den Sender ein. 2. Schieben Sie nun vorsichtig den linken Steuerknüppel einmal ganz nach vorne und dann wieder ganz zurück. Jetzt können Sie das Modell einschalten. -
Seite 6: Zu Ihrer Sicherheit
5. Zu Ihrer Sicherheit 5.1 ALLGEMEINE GEBRAUCHSANWEISUNGEN FÜR MODELLE MIT ELEKTROANTRIEB Dieses Modell ist geeignet für Kinder ab 8 Jahren. Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel „Hinweise zur Bedienung“ in der Bauanleitung / Bedienungsanleitung erläutert. Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. -
Seite 7: Besondere Sicherheitshinweise Zu Unseren Elektro-Miniaturhelikoptern
Schadenersatz – glich aus welchem Rechtsgrund – auf den Rechnungswert der an dem schadenstiftenden Ereignis unmittelbar beteiligten Warenmenge begrenzt. Dies gilt nicht, sofern wir aus zwingenden gesetzlichen Vorschriften wegen Vorsatz oder grober Fahrlässigkeit unbe- schränkt haften. HYPE im Vertrieb der KYOSHO DEUTSCHLAND GMBH Nikolaus-Otto-Straße 4 24568 Kaltenkirchen Germany... -
Seite 8: Sicherheitsinformationen Zu Den Im Modell Enthaltenen Lithium- Polymer Akkus Und Ladegeräten
Rechtsgrund – auf den Rechnungswert der an dem schadenstiftenden Ereignis unmittelbar beteiligten Warenmenge begrenzt. Dies gilt nicht, sofern wir nach zwingenden gesetzlichen Vorschriften wegen Vorsatz oder grober Fahrlässigkeit unbe- schränkt haften. HYPE im Vertrieb der KYOSHO DEUTSCHLAND GMBH Nikolaus-Otto-Straße 4 24568 Kaltenkirchen... -
Seite 9: Garantiebedingungen
Herstellungsfehlers bei einem autorisierten Hype-Fachhändler oder bei der Firma Hype, Serviceabteilung, Nikolaus-Otto-Straße 4, 24568 Kaltenkirchen, geltend zu - dritte Personen, welche nicht von der Firma Hype zu Service-Leistungen autorisiert machen. Für Defekte, die auf eine verzögerte Geltendmachung der Garantie wurden, Reparaturversuche oder sonstige Eingriffe in den Gegenstand zurückzuführen sind, übernehmen wir keine Garantie. -
Seite 10: Ec-Konformitätserklärung
EC-Konformitätserklärung Für das nachfolgend bezeichnete Erzeugnis CleverFly 27 MHz wird hiermit bestätigt, dass es den Schutzanforderungen entspricht, die in der Richtlinie 1999/5/EWG des Rates zur Angleichung der Rechtsvorschriften der Mitgliederstaaten über die elektromagnetische Verträglichkeit festgelegt sind; ausserdem entspricht es den Vorschriften des Gesetztes über die elektromagnetische Verträglichkeit von Geräten (EMVG) vom 09.November 1992. -
Seite 11: Für Ihre Notizen
Für Ihre Notizen 211-50091 Seite 11... - Seite 12 Schiffe mit Verbrennungsmotor Segelboote Best.-Nr. 211-50091 10/2006 Copyright by Hype • D-24568 Kaltenkirchen Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck, auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung. Hype • Nikolaus-Otto-Str. 4 • D-24568 Kaltenkirchen info@hype-rc.de • www.hype-rc.de • Info-Hotline: 04191-932678...
