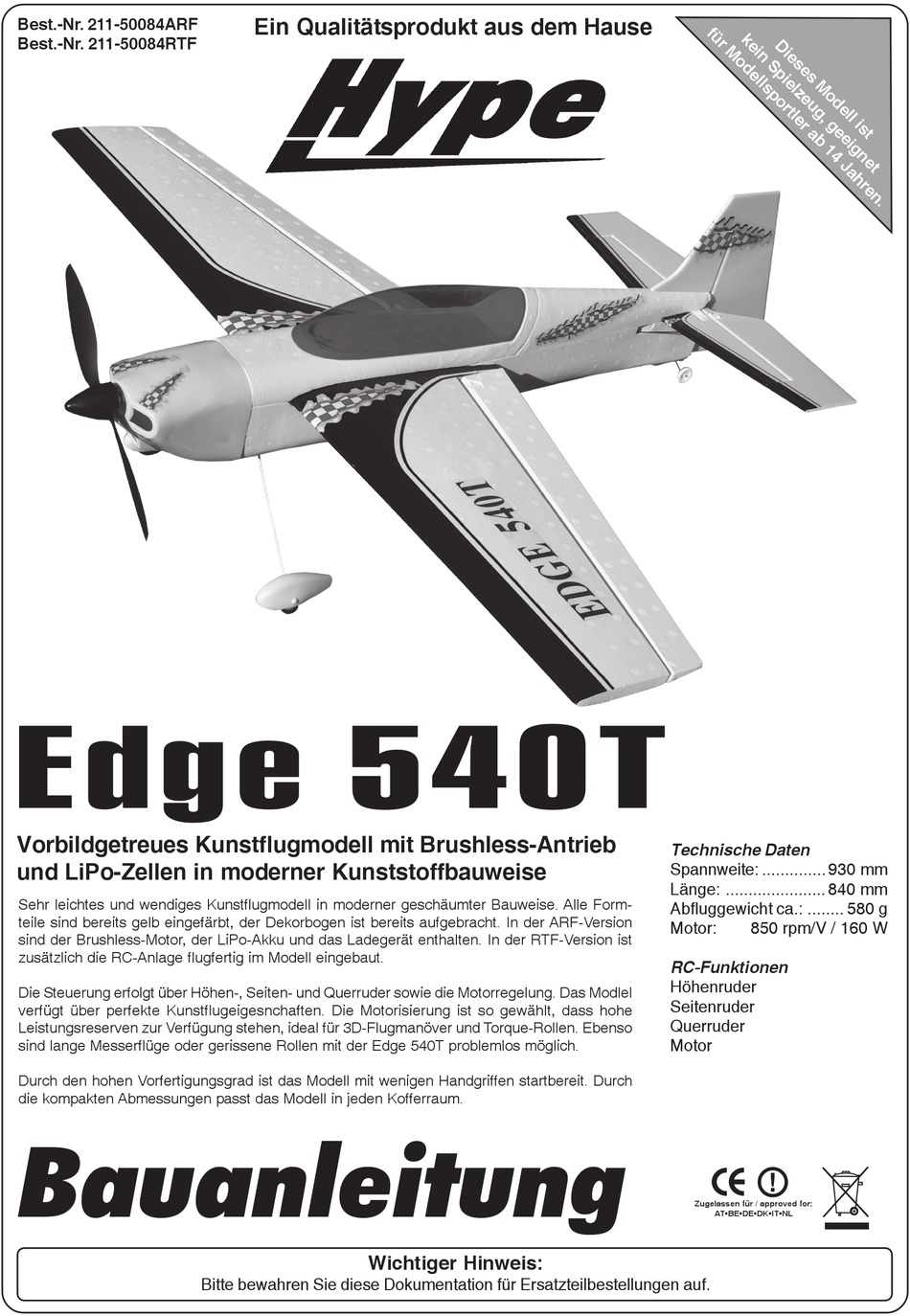

Best.-Nr. 211-50084ARF
Best.-Nr. 211-50084RTF

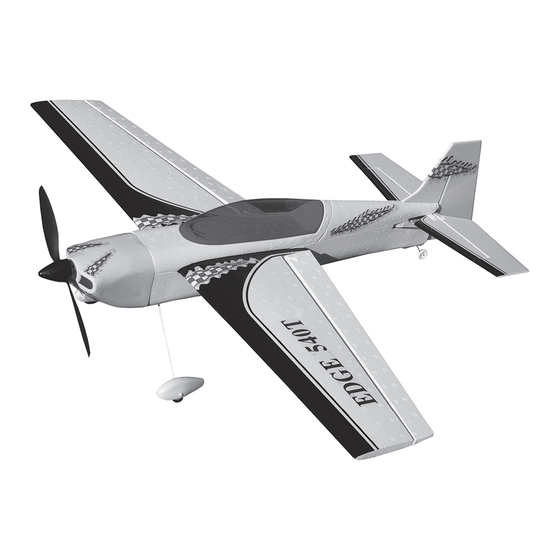

Edge 540T
Vorbildgetreues Kunstflugmodell mit Brushless-Antrieb
und LiPo-Zellen in moderner Kunststoffbauweise
Sehr leichtes und wendiges Kunstflugmodell in moderner geschäumter Bauweise. Alle Form-
teile sind bereits gelb eingefärbt, der Dekorbogen ist bereits aufgebracht. In der ARF-Version
sind der Brushless-Motor, der LiPo-Akku und das Ladegerät enthalten. In der RTF-Version ist
zusätzlich die RC-Anlage flugfertig im Modell eingebaut.
Die Steuerung erfolgt über Höhen-, Seiten- und Querruder sowie die Motorregelung. Das Modlel
verfügt über perfekte Kunstflugeigesnchaften. Die Motorisierung ist so gewählt, dass hohe
Leistungsreserven zur Verfügung stehen, ideal für 3D-Flugmanöver und Torque-Rollen. Ebenso
sind lange Messerflüge oder gerissene Rollen mit der Edge 540T problemlos möglich.
Durch den hohen Vorfertigungsgrad ist das Modell mit wenigen Handgriffen startbereit. Durch
die kompakten Abmessungen passt das Modell in jeden Kofferraum.
Bauanleitung
Ein Qualitätsprodukt aus dem Hause
Wichtiger Hinweis:
Bitte bewahren Sie diese Dokumentation für Ersatzteilbestellungen auf.
Technische Daten
Spannweite: .............. 930 mm
Länge: ...................... 840 mm
Abfluggewicht ca.: ........ 580 g
Motor:
850 rpm/V / 160 W
RC-Funktionen
Höhenruder
Seitenruder
Querruder
Motor
!
Zugelassen für / approved for:
AT•BE•DE•DK•IT•NL
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HYPE Edge 540T
Inhaltszusammenfassung für HYPE Edge 540T
- Seite 1 Leistungsreserven zur Verfügung stehen, ideal für 3D-Flugmanöver und Torque-Rollen. Ebenso Motor sind lange Messerflüge oder gerissene Rollen mit der Edge 540T problemlos möglich. Durch den hohen Vorfertigungsgrad ist das Modell mit wenigen Handgriffen startbereit. Durch die kompakten Abmessungen passt das Modell in jeden Kofferraum.
-
Seite 2: Inhaltsverzeichnis
1. Inhaltsverzeichnis 1. Inhaltsverzeichnis 2. Die Montage des Modells 3. Die RC-Anlage 4. Hinweise zur Bedienung 5. Der Antrieb 6. Zu Ihrer Sicherheit 7. Ersatzteile 8. Garantiebedingungen Wichtige Hinweise! • Verwendung der Funkanlage Die in diesem Set enthaltene Funkfernsteuerung darf ausschließlich zum Betrieb des im Set enthaltenen Modells verwendet werden. -
Seite 3: Die Montage Des Modells
2. Die Montage des Modells Hängen Sie die Gabelköpfe in Höhen- und Seitenruder ein, verwenden Sie jeweils das mittlere Loch der Ruderhörner. Setzen Sie die Seitenflosse in die Halterung im Höhenleit- werk ein. Achten Sie darauf, dass Ruderhorn für die Hö- henruderanlenkung dabei nach unten zeigt. - Seite 4 Entfernen Sie die Kabinenhaube vom Modell und legen Ziehen Sie den Spinner von der Motorwelle ab. Sie die Tragfläche auf den Rumpfausschnitt. Stecken Sie das Servokabel vom Querruderservo in den Empfänger auf den Steckplatz 1. Achten Sie dabei auf die korrekte Polung! Setzen Sie den Propeller auf den Luftschraubenmit- nehmer auf und ziehen Sie die Haltemutter gut fest.
-
Seite 5: Die Rc-Anlage
3. Die RC-Anlage Schließen Sie den Akku am Drehzahlsteller an. Setzen Sie abschließend den Akku in den Rumpf ein und sichern Sie den Deckel. Höhenruder Motor drücken Vollgas Seitenruder Seitenruder Querruder Querruder rechts rechts links links Höhenruder Motor ziehen Die exakte Laufrichtung der Ruder entnehmen Sie bitte dem Kapitel 4.1 dieser Bauanleitung. -
Seite 6: Hinweise Zur Bedienung
4. Hinweise zur Bedienung 4.1 Laufrichtung der Ruder Vor dem Erstflug des Modells muß unbedingt die Laufrichtung aller Ruder überprüft werden. Unabhängig von der Knüppelbelegung am Sender müssen sich die Ruder wie folgt bewegen: Höhenruder Wird der Höhenruderknüppel am Sender nach hinten gezogen, muß das Höhenruder nach oben ausschlagen. Das Modell nimmt die Nase hoch und steigt. -
Seite 7: Zu Ihrer Sicherheit
6. Zu Ihrer Sicherheit Allgemeine Gebrauchsanweisungen für Modelle mit Elektroantrieb Dieses Modell ist kein Spielzeug, geeignet für Modellsportler ab 14 Jahren. Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel „Hinweise zur Bedienung“ in der Bauanleitung / Bedienungsanleitung erläutert. Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. - Seite 8 Viele der unten angeführten Sicherheitsratschläge werden Ihnen bekannt vorkommen oder sind eine Selbstverständlichkeit für Sie. Wir möchten Sie dennoch ausdrücklich darauf hinweisen, daß Modelle keine Spielzeuge sind und bei leichtsinnigem Handeln erheblichen Schaden anrichten können. Sie können sich und Ihre Mitbürger dadurch in erhebliche Gefahr bringen! Achten Sie auf absolute Kompatibilität aller miteinander eingesetzten Komponenten.
-
Seite 9: Ersatzteilverzeichnis
Rumpf#Edge 540T 211-50084TW Leitwerk#Edge 540T 211-50084P Luftschraube#Edge 540T (2) 211-50084LG Fahrwerk#Edge 540T 211-50084LP Akku#Li-Poly 11,1V,1800 mah,f. Edge 540T 211-50084BM E-Motor#Brushless, 140W 211-50084ESC Drehzahlsteller#18A, fuer Edge 540T Ersatzteile erhalten Sie bei Ihrem Fachhändler oder direkt in unserem Webshop unter www.hype-rc.de! Seite 10... - Seite 10 Allgemeine Information zu Ersatzteillisten und Bestellungen! Sind in der Ersatzteilliste die Ersatzteile mit Conrad-Artikelnummern angegeben, dann können diese selbstverständlich direkt bestellt werden. per Telefon: 01 80 - 5 31 21 11 per Telefax: 01 80 - 5 31 21 10 per Mail: sales@conrad.de schriftlich: Conrad Electronic SE...
-
Seite 11: Garantiebedingungen
Herstellungsfehlers bei einem autorisierten Hype-Fachhändler oder bei der Firma Hype, Serviceabteilung, Nikolaus-Otto-Straße 4, 24568 Kaltenkirchen, geltend zu - dritte Personen, welche nicht von der Firma Hype zu Service-Leistungen autorisiert machen. Für Defekte, die auf eine verzögerte Geltendmachung der Garantie wurden, Reparaturversuche oder sonstige Eingriffe in den Gegenstand zurückzuführen sind, übernehmen wir keine Garantie. -
Seite 12: Ec-Konformitätserklärung
EC-Konformitätserklärung Für das nachfolgend bezeichnete Erzeugnis Sender E-Fly 40 MHz wird hiermit bestätigt, dass es den Schutzanforderungen entspricht, die in der Richtlinie 1999/5/EWG des Rates zur Angleichung der Rechtsvorschriften der Mitgliederstaaten über die elektromagnetische Verträglichkeit festgelegt sind; ausserdem entspricht es den Vorschriften des Gesetztes über die elektromagnetische Verträglichkeit von Geräten (EMVG) vom 09.November 1992. -
Seite 13: Sicherheitsinformationen Zu Den Im Modell Enthaltenen Lithium- Polymer Akkus Und Ladegeräten
Rechtsgrund – auf den Rechnungswert der an dem schadenstiftenden Ereignis unmittelbar beteiligten Warenmenge begrenzt. Dies gilt nicht, sofern wir nach zwingenden gesetzlichen Vorschriften wegen Vorsatz oder grober Fahrlässigkeit unbe- schränkt haften. HYPE im Vertrieb der KYOSHO DEUTSCHLAND GMBH Nikolaus-Otto-Straße 4 24568 Kaltenkirchen... -
Seite 14: Für Ihre Notizen
Für Ihre Notizen Seite 14 211-50084ARF/RTF... - Seite 15 Für Ihre Notizen 211-50084ARF/RTF Seite 15...
- Seite 16 Elektromotoren Zubehör Best.-Nr. 211-50084ARF/RTR 11/2005 Copyright by Hype • D-24568 Kaltenkirchen Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck, auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung. Hype • Nikolaus-Otto-Str. 4 • D-24568 Kaltenkirchen info@hype-rc.de • www.hype-rc.de • Info-Hotline: 04191-932678...
