Gerätehandbuch DQ 4x24..230VAC/2A HF, Ausgabe 02/2018
Kapitel 3.1.1. und 4.1.1 Anschluss- und Prinzipschaltbild
Das folgende Bild zeigt beispielhaft die Anschlussbelegung des Digitalausgabemoduls
DQ 4x24..230VAC/2A HF auf dem BaseUnit BU-Typ U0 (3-Leiteranschluss) in Verbindung
mit einem Potenzialverteilermodul und TerminalBlock.
Beim 3-Leiteranschluss schließen Sie den Schutzleiter des Aktors (PE) am Terminalblock
an.
Bild 2-2
Gerätehandbücher RQ 4x120VDC-230VAC/5A NO ST, Ausgabe 03/2015 und
RQ 4x120VDC-230VAC/5A NO MA ST, Ausgabe 12/2015

Kapitel 3.1 Anschluss- und Prinzipschaltbild

Die AUX-Klemmen der selbstaufbauenden Potenzialschiene sind für den Anschluss des
Schutzleiters (PE) oder für Spannungen bis maximal DC 24 V verwendbar.
Produktinformation zur Dokumentation des Dezentralen Peripheriesystems ET 200SP
Produktinformation, 01/2019, A5E03799594-BB

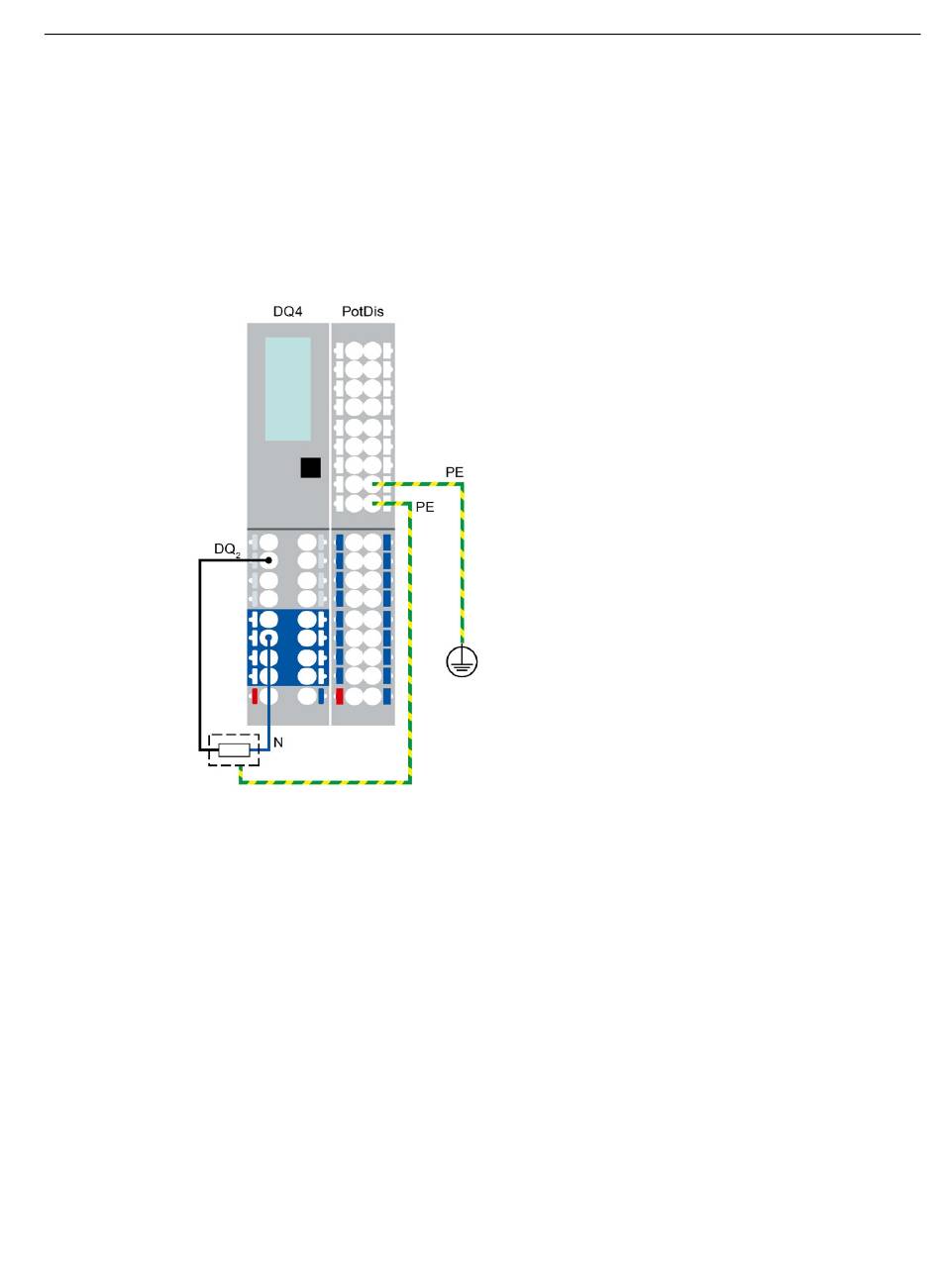

3-Leiteranschluss von Aktoren mit Potenztialverteilermodul am Digitalsausgabemodul
DQ 4x24..230VAC/2A HF
Ergänzungen zur Dokumentation ET 200SP
