ISEO Stylos 2 Bedienungsanleitung

Stylos 2
BEDIENUNGSANLEITUNG (DE)
i s e o . c o m
Kein rechtsverbindliches Dokument. Änderungen und Irrtümer vorbehalten. Cod. 60000STY2LV01.3 - 08/05/2018
Stylos 2 Leser Bedienungsanleitung (DE) - © 2017 Iseo Serrature S.p.a. - www.iseo.com

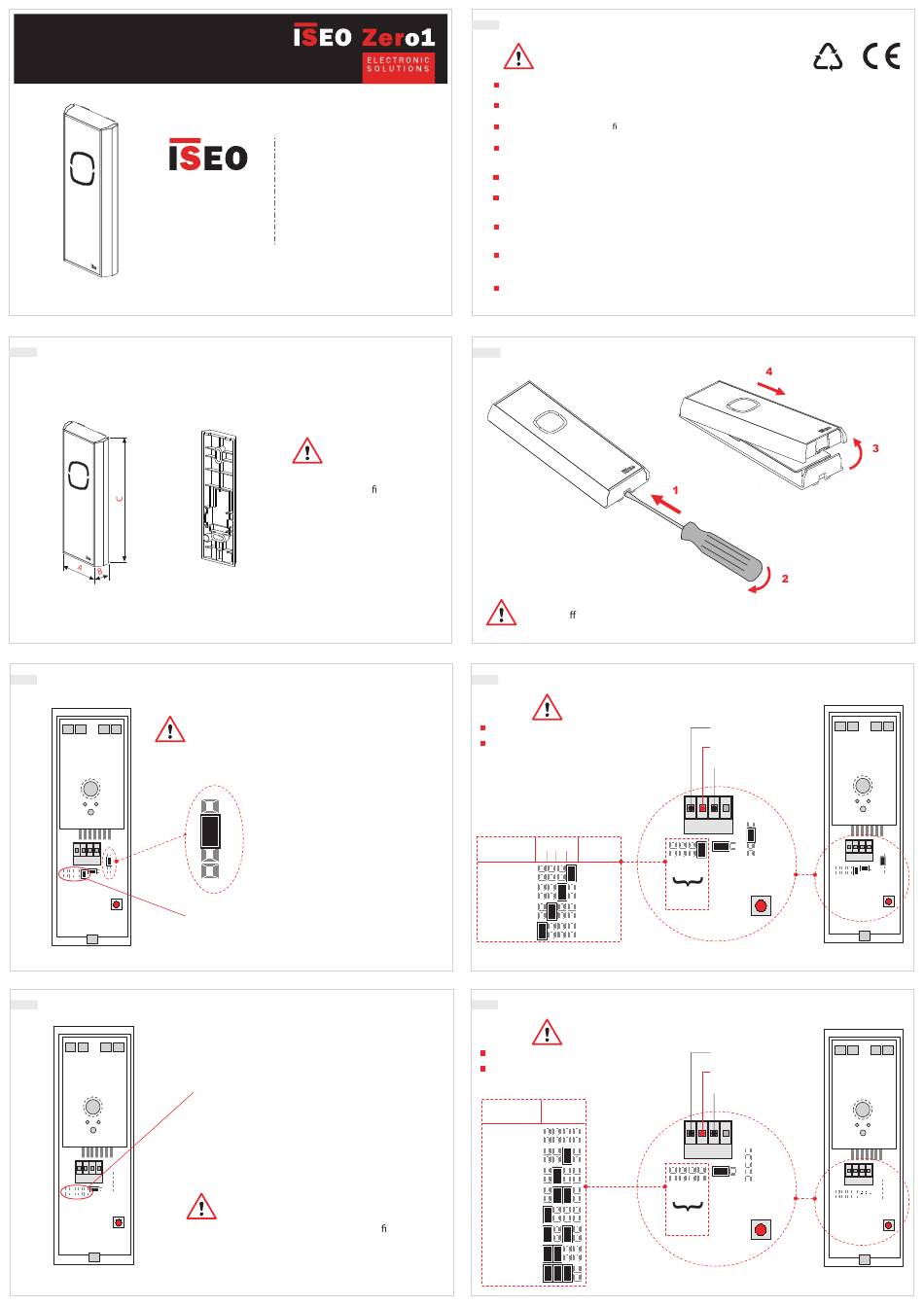

1. VERSIONEN UND ABMESSUNGEN
Berechtigungsleser Unterteil für
mit LED Wandmontage
A = 40mm
A = 47,5mm
B = 17,5mm B = 10mm
C = 125mm
C = 130mm
3. STAND-ALONE-TÜR EINSTELLUNGEN
Um den Stylos 2 als Stand-Alone-Tür zu verwenden,
setzen Sie den Jumper wie in der Abbildung zwischen
PIN 2 und 3.
Rückansicht
Leiterplatte
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
Stylos als Stand-Alone-Tür = Adresse 0 (Master)
4. LESER/VALIDATOR EINSTELUNG
Rückansicht
Leiterplatte
Stylos als Leser/Validator = Adresse 1
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
Weitere Informationen zu Stylos und Atlas nden Sie im
Atlas-Installationshandbuch unter:
http://gamma.iseozero1.com/de/controllo-accessi/
Iseo Serrature s.p.a Via
®
San Girolamo 13 25055
Pisogne (BS) ITALY
Tel. +39 0364 8821
iseo@iseo.com
ELECTRONIC SUPPORT SERVICE
iseozero1.com
Dieses Handbuch enthält Anwei-
sungen zum Kon gurieren des
Stylos als Stand-Alone-Tür oder
als Leser / Validator, der mit dem
Atlas verbunden ist.
Absätze 3 und 4.
1
2
Setzen Sie den Jumper,
3 wenn der Stylos AUS ist.
4
5
HINWEISE
Lesen Sie diese Anleitung vor Benutzung des Gerätes, um den sachgemäßen Umgang zu gewährleisten.
Bewahren Sie diese Anleitung als künftige Referenz auf.
Die Geräte dürfen nur von quali ziertem oder von ISEO eingewiesenem Peronal installiert werden.
Folgen sie bei der Installation sorgfältig der Anleitung. Anleitung und ggf. Wartungsanweisungen sollten
vom Installateur an den Nutzer weitergegeben werden.
Änderungen jeglicher Art, außer der in deiser Anleitung beschriebener, sind nicht erlaubt.
Das Produkt darf nur zu dem Zweck verwendet werden, für den es konzipiert wurde,
anderweitiger Gebrauch gilt als unsachgemäß und ist gefährlich.
Die elektrischen Anschlüsse sind entsprechend den Anweisungen in dieser Anleitung vorzunehmen und müssen den
geltenden Vorschriften entsprechen.
Im Falle eines Fehlers und/oder einer Betriebsstörung trennen Sie das Gerät über den Hauptschalter von der Strom-
-versorgung und manipulieren Sie diese nicht. Für alle Reparaturen wenden Sie sich bitte an die Serviceabteilung
des Herstellers.
Vor der Reinigung sind die Geräte vom Strommnetz zu trennen.
2. ÖFFNEN DES LESERS
Siehe
Vor dem Ö nen des Lesers ist dieser vom Stromnetz zu trennen.
3.1 STAND-ALONE-TÜR ELEKTRISCHE ANSCHLÜSSE
Spannung: 8 ÷30 VDC 0.5A max.
min./max. Kabelquerschnitt:
AWG 15 - 24 für Anschlussklemme J2
LEGENDE:
J2.1/2/3/4 = Spannung/Lockbus
JPS = System-Jumper (reserviert)
S1 = Programmiertaster
JP 0/2/4/6 = Busadress Jumper
BUS- JP JP JP JP FUNKTION
ADDRESSE 6 4 2 0
(Master)
ADDRESSE 0 =
ADDRESSE 2 =
ADDRESSE 4 =
ADDRESSE 6 =
4.1 LESER/VALIDATOR ELEKTRISCHE ANSCHLÜSSE
Spannung: 8 ÷30 VDC 0.5A max.
min./max. Kabelquerschnitt:
AWG 15 - 24 für Anschlussklemme J2
BUS-
JP 1
ADDRESSE
ADDRESSE 1 =
ADDRESSE 2 =
ADDRESSE 3 =
ADDRESSE 4 =
ADDRESSE 5 =
ADDRESSE 6 =
ADDRESSE 7 =
ADDRESSE 8 =
LOCKBUS
(Kommunikationskanal)
POSITIV (+) Spannung
NEGATIV (-) GND
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
(Slave)
BUS-
ADDRESSE
(Slave)
(Slave)
LOCKBUS
(Kommunikationskanal)
POSITIV (+) Spannung
NEGATIV (-) GND
J2. J2. J2. J2.
1 2 3 4
1.2.3
JP2
JP 1
S1
BUS-
ADDRESSE
Rückansicht
Leiterplatte
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
Rückansicht
Leiterplatte
J2. J2. J2. J2.
1 2 3 4
1.2.3
JP 1
JP2
S1
