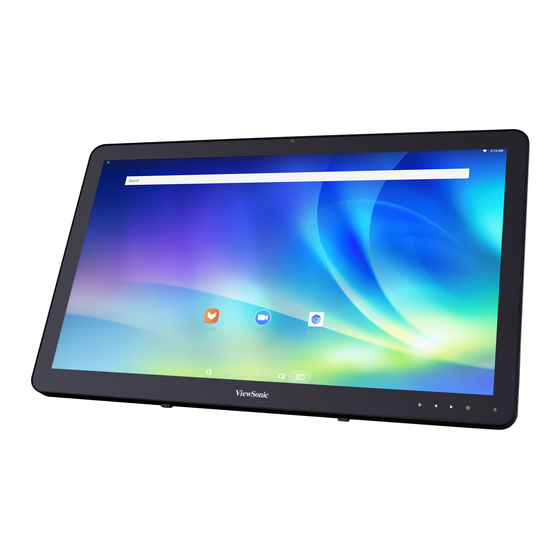

ViewSonic VSD243 Bedienungsanleitung
Smart display
Vorschau ausblenden
Andere Handbücher für VSD243:
- Schnellstartanleitung (55 Seiten) ,
- Bedienungsanleitung (105 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ViewSonic VSD243
Inhaltszusammenfassung für ViewSonic VSD243
- Seite 1 VSD243 Smart Display Bedienungsanleitung Modellnr. VS16340...
- Seite 2 Lösungen verpflichtet sich ViewSonic, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic-Produkt, für das Sie sich entschieden haben, gute Dienste leisten wird.
-
Seite 3: Informationen Zur Konformität
Informationen zur Konformität Bitte lesen, bevor Sie fortfahren • Verwenden Sie nur die Batterien und das Netzteil, die vom Hersteller bereitgestellt wurden. Der Einsatz nicht autorisierter Zubehörartikel kann Ihre Garantie erlöschen lassen. • Bewahren Sie Ihr Gerät nicht bei Temperaturen von mehr als 50 °C auf. •... -
Seite 4: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschritt festgelegten maximalen Konzentrationen wie nachstehend gezeigt übereinstimmend: Empfohlene maximale... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Stellen Sie keine Gegenstände auf dem Gerät ab, da diese den Bildschirm verkratzen könnten. Setzen Sie das Gerät keinen schmutzigen oder staubigen Umgebungen aus. Platzieren Sie das Gerät nicht auf einer unebenen oder unstabilen Oberfläche. Stecken Sie keine Fremdkörper in das Gerät. Setzen Sie das Gerät keinen starken magnetischen oder elektrischen Feldern aus. - Seite 6 Folgeschäden aufgrund von Aufbereitung dieses Materials oder der Leistung ode r Nutzungdieses Produktes. Im Interesse kontinuierlicher Produktverbesserung behält sich ViewSonic Corporation das Recht vor, technische Daten des Produktes ohne Ankündigung zu ändern. Die Angaben in diesem Dokument können daher Änderungen unterworfen werden.
-
Seite 7: Produktregistrierung
_______________________________ Kaufdatum: Entsorgung zum Ende der Einsatzzeit ViewSonic nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik. Mehr dazu erfahren Sie auf den ViewSonic-Internetseiten. - Seite 8 Inhalt Inhalt 1 VSD243 Smart Display Features 2 Set Up Your VSD243 Smart Display 2.1 Connection ................. 4 2.2 Get Your Smart Display Ready for Use ......4 2.3 Power on Your Device ............5 2.4 Power Off Your Device ............6 3 About Your VSD243 Smart Display 3.1 Touch Screen ..............
-
Seite 9: Vsd243 Smart-Display - Eigenschaften
Inhalt VSD243 ist ein Smart Display mit 23,6-Zoll-Quad-Core-Display mit Android 8.1 (Oreo). Es kommt mit einer HD-Auflösung von 1920 x 1080p, ermöglicht Ihnen, mit HDMI und USB-Konnektivität in voller Größe zu arbeiten. 1 VSD243 Smart-Display – Eigenschaften Dieser Abschnitt stellt Ihnen die Eigenschaften Ihres Smart-Displays vor. - Seite 10 Inhalt Komponenten Beschreibungen Touchscreen - Berühren Sie den Bildschirm zur Steuerung der Anzeigekonfigurationen, einschließlich Menüelementen, Anwendungen, Schaltflächen, Tastatur usw. Ein-/Austaste Zum Einschalten/Sperren des Smart-Displays. - Zum Einschalten etwa 0,5 Sekunden drücken. - Sperrt das Smart-Display, wenn es eingeschaltet ist. - Im gesperrten Zustand geben Sie das Smart-Display mit dieser Taste wieder frei.
-
Seite 11: Rückansicht
VSD243 Smart-Display – Eigenschaften Rückansicht Linke Seite Rechte Seite Linke Seite Komponenten Beschreibungen RJ45-Anschluss Zur Netzwerkanbindung über RJ45-Kabel. Zum Anschluss hochwertiger Video- und HDMI-Ausgang Audiogeräte (z. B. PC-Monitor, BD-Player, HDMI-Eingang Computer, Spielkonsole). Headset-Anschluss Zum Anschluss von Kopfhörern oder Headsets. Schließen Sie ein kompatibles Mikrofon an das Mikrofoneingang Gerät an. -
Seite 12: Verbindung
Smart-Display VSD243 einrichten Smart-Display VSD243 einrichten 2.1 Verbindung USB Type-A Printer PC Monitor HDMI OUT USB Type-A USB Storage Notebook HDMI IN External USB Type-A Computer DVD Player Keyboard Headset Earphone USB Type-A Microphone Mouse Microphone USB Type-B Computer SD Card... -
Seite 13: Netzkabel Anschließen
Smart-Display VSD243 einrichten Netzkabel anschließen Schließen Sie das das Kabel an den Netzteileingang an. Verbinden Sie den Netzstecker mit einer Steckdose. 2.3 Einschalten Nach Anschluss des Netzkabels können Sie Ihr Gerät einschalten, indem Sie die Ein-/Austaste etwa 0,5 Sekunden lang drücken. - Seite 14 Smart-Display VSD243 einrichten 2.4 Abschalten Halten Sie die Ein-/Austaste etwa 3 Sekunden lang gedrückt. Tippen Sie im Abschaltmenü auf OK.
-
Seite 15: Touchscreen
Über Ihr Smart-Display VSD243 Über Ihr Smart-Display VSD243 3.1 Touchscreen Berühren Sie zur Navigation und Interaktion am Display direkt die berührungsempfindliche Oberfläche des Bildschirms. Mit den folgenden Aktionen können Sie Symbole, Schaltflächen, Menüelemente, die Bildschirmtastatur und andere Dinge über den Touchscreen bedienen:... -
Seite 16: Applikationen, Widgets Und Verknüpfungen
Über Ihr Smart-Display VSD243 3.2 Applikationen, Widgets und Verknüpfungen Die Schaltflächen und Symbole bieten Ihnen eine Vielzahl von Funktionen und Verknüpfungen. Der Startbildschirm ist der Ausgangspunkt, von dem aus Sie auf sämtliche Funktionen Ihres Gerätes zugreifen können. Unter anderem finden Sie hier Applikationssymbole, Widgets, Verknüpfungen usw. - Seite 17 Über Ihr Smart-Display VSD243 Elemente Beschreibungen 3:11 Datum/Zeit Zur Anzeige von Datum und Uhrzeit. Sie können eine Verknüpfung zum Startbildschirm zufügen, indem Sie das App-Symbol angetippt halten und an die Verknüpfungen gewünschte Stelle ziehen. Mit diesem Symbol können Sie eine Verknüpfung schnell öffnen.
-
Seite 18: Startbildschirm Anpassen
Über Ihr Smart-Display VSD243 3.4 Startbildschirm anpassen 3.4.1 Ein Element (Verknüpfung) zufügen • Im Apps-Bildschirm rufen Sie über die Apps- und Widgets-Register die Apps- und Widgets-Konfigurationsbildschirme auf. • Wählen Sie das APPS- oder WIDGETS-Element, das Sie zufügen möchten. • Zum Zufügen zum ausgewählten Startbildschirm halten Sie das Element angetippt. - Seite 19 Über Ihr Smart-Display VSD243 • Bei manchen Hintergrundbildern (zum Beispiel bei Magic Smoke) können Sie die Farbe auswählen. Wenn während der Änderung des Hintergrundbildes „Settings… (Einstellungen…)“ erscheint, tippen Sie es an. Im oberen Bildschirmbereich wird „Tap to change (Zum Ändern antippen)“...
-
Seite 20: Per Hdmi-Anschluss Mit Hdmi-Fähigen Geräten Verbinden
Verbinden Sie das andere Ende des HDMI-Kabels mit dem HDMI- Eingang an der Rückseite des VSD243. Tippen Sie zum Umschalten in den HDMI-Modus auf das Auswahlsymbol Wenn Sie einen Computer anschließen, stellen Sie zuvor die richtige Auflösung ein. Das VSD243 unterstützt eine Auflösung von bis zu 1920 x 1080. -
Seite 21: Einstellschieber
C O N T R A S T B R I G H T N E S S Drücken Sie zur Anzeige des OSD-Konfigurationsbildschirms die Menü/Verlassen-Taste an der Seite Ihres VSD243. Im OSD- Konfigurationsbildschirm können Sie Einstellungen wie Kontrast/Helligkeit, Eingangswahl, Audioeinstellungen, Farbeinstellungen, Informationen, Manuelle Bildeinstellungen, Einrichtungsmenü... -
Seite 22: Funktionen
Farbeinstellungen: Verfügbare Auswahlmöglichkeiten sind sRGB, Bluish (Bläulich), Cool (Kühl), Native (Original), Warm und benutzerdefinierte Einstellungen. Informationen: Diese Option zeigt Ihnen Informationen zum VSD243 an. Dazu zählen Resolution (Auflösung), H.Frequency (Horizontalfrequenz), V.Frequency (Vertikalfrequenz), Pixel Clock (Pixeltakt), Model Number (Modellnummer) und Website (Internetseite). -
Seite 23: Osd-Hinweis
OSD-Menü 4.3 OSD-Hinweis Leerlauf: Nach Ablauf des eingestellten Zeitüberschreitungswertes schließt sich das OSD-Menü und kehrt zum ursprünglich verarbeiteten OSD-Menü zurück. Kein Signal: • Es besteht keine HDMI-Verbindung. • Die verbundene HDMI-Quelle und Ihr Smart-Display sind nicht aktiv. Stellen Sie sicher, dass die HDMI-Quelle nciht ausgeschaltet, im Bereitschaftsmodus, Ruhezustand oder Schlafmodus ist. -
Seite 24: Problemlösung
- Überzeugen Sie sich davon, dass der Netzteilstecker vollständig in den Anschluss an der Rückseite des Gerät lässt sich nicht VSD243 (unter der Anschlussabdeckung) eingesteckt ist. einschalten - Prüfen Sie die Steckdose durch Anschluss eines anderen Gerätes (zum Beispiel einer Tischleuchte). -
Seite 25: Anhang
Anhang Anhang Technische Daten LCD-Daten Größe 60 cm (23,6 in sichtbar) Auflösung 1920 x 1080 Helligkeit 250 cd/m Hintergrundbeleuchtung LED Thickness (Dicke) 47 mm Touchscreen PCT 10-Punkte-Berührungssteuerung unterstützt Hardware Schaltflächen 1 Ein-/Austaste 4 Steuertasten LED-Betriebsanzeige Blau (ein) / Gelb (Energiesparen) I/O-Anschlüsse LAN RJ45, unterstützt 10/100/1000 Mb/s HDMI-Ausgang... - Seite 26 Anhang 5,62 kg (Netto) Gewicht 8,12 kg (Brutto) Android 8.1 (Oreo) System CPU/SoC Rockchip RK3288W Geschwindigkeit 1,8GHz Kerne Quad-core Graphic (Grafik) Integriert Speicher DDR3 2GB, bis 800 Mbps Lagerung eMMC (NAND), 16GB WLAN 802,11 b/g/n Umgebung Temperatur und Betrieb: 20%~90% @ 35 C nicht kondensierend Feuchtigkeit Storage (Speicher): 90 % relative Luftfeuchte...
-
Seite 27: Kundendienst
C= http://www.viewsonic.com/ Südamerika www.viewsonic.com/la/ soporte@viewsonic.com la/soporte/servicio-tecnico Nexus Hightech Solutions, Cincinnati #40 Desp. 1 Col. De los Deportes Mexico D.F. Tel: 55) 6547-6454 55)6547-6484 Beachten Sie bei anderen Orten http://www.viewsonic.com/la/soporte/servicio-tecnico#mexico Macau www.hk.viewsonic.com T = (853)-2833-8407 service@hk.viewsonic.com Naher Osten ap.viewsonic.com/me/ Ihren Händler kontaktieren service@ap.viewsonic.com... -
Seite 28: Eingeschränkte Garantie Viewsonic ® Smart Display
Drittanbietersoftware die mit dem Produkt geliefert oder von Kunden installiert wird. So lange gilt die Garantie: Bei Smart-Display-Produkten von ViewSonic gilt eine 1- bis 3-jährige Garantie – abhängig vom Land, in dem das Gerät erworben wurde. Die Garantie deckt ab Datum des Erstkaufes sämtliche Teile einschließlich der Lichtquelle sowie sämtliche Lohnkosten ab. - Seite 29 4. Reparaturen oder versuchte Reparaturen durch nicht von ViewSonic autorisierte Personen oder Institutionen. Haftungsausschluss zur OTA-Aktualisierung: ViewSonic Corporation übernimmt keine Haftung für Fehler oder Auslassungen in den angezeigten Informationen. Diese Firmware-Aktualisierung dient dem Smart Display von ViewSonic . ViewSonic übernimmt keine Haftung für Datenverluste oder Datenschäden ®...
