3.
Montage
3.5 Rückflussverhinderer
Die Rückflussverhinderer in der Station verhindern bei
Stillstand der Anlage ein unkontrolliertes Zirkulieren der
Wärmeträgerflüssigkeit und wirken somit einer Auskühlung
des Speichers entgegen. Diese befinden sich im Vor- und

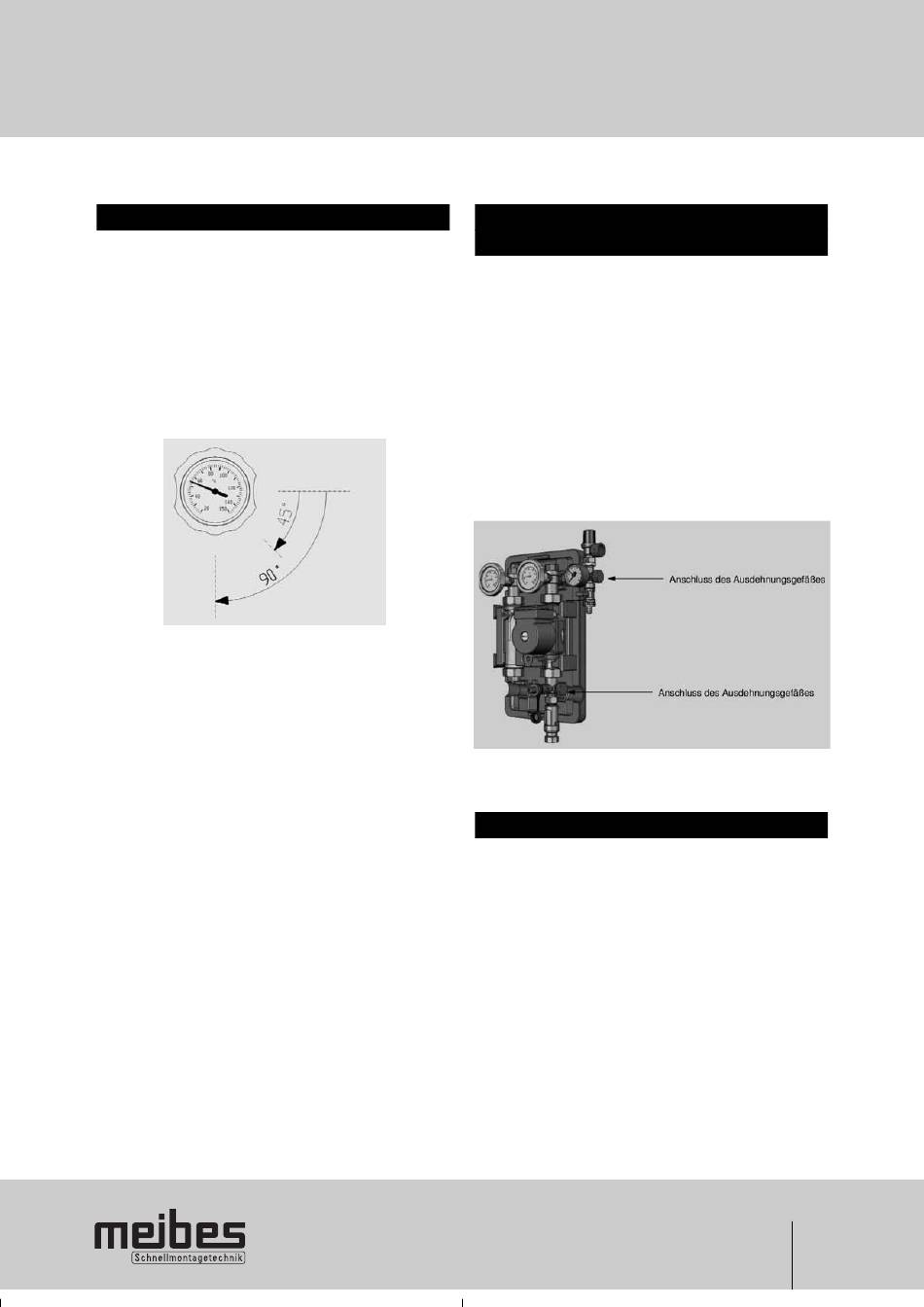

Rücklauf. Durch Verstellen des Drehgriffes (Kugelhahn) von
der Anschlagsstellung um ca. 45° im Uhrzeigersinn kann es
manuell geöffnet werden (vgl. Abs. 3.1). Dieses ist vor allem
beim Entleeren der Anlage zu beachten und anzuwenden.
Öffnungsdruck: jeweils ca. 500 mm Wassersäule
0° - Kugelhahn offen, Rückflussverhinderer aktiv
45° - Kugelhahn offen und Rückflussverhinderer inaktiv
90° - Kugelhahn geschlossen
Die Markierung der Fließrichtung (Pfeilrichtung) befindet sich
auf der Spindel des Kugelhahnes. Die Fließrichtung muss
unbedingt beachtet werden (vgl. Abs. 3.2).
3.6 Anschluss eines Ausdehnungsgefäßes
(bauseits)
Ausdehnungsgefäße nehmen die Volumenänderungen beim
Aufheizen oder Abkühlen der Wärmeträgerflüssigkeit auf und
halten eine Flüssigkeitsreserve zum Ausgleich einer geringen
Leckagerate vor.
Es sind nur geeignete und richtig ausgelegte
Ausdehnungsgefäße (vgl. DIN 4807) zu verwenden.
Bei entsprechend vorherrschenden Temperaturen evtl.
Vorschaltgefäße verwenden.
Entsprechend den Richtlinien der VDI befindet sich der
Anschluss des Membranausdehnungsgefäßes auf der
Saugseite, also unterhalb der Pumpe (vgl. Technische Daten).
3.7 Wärmeträgermedium
Verwenden Sie nur geeignete und zugelassene
Solarflüssigkeit mit Frostschutzmittel (vgl. DIN 4757), die
für Solaranlagen geeignet ist! Notieren Sie sich
Hersteller und Typ, da diese unter Umständen nicht mit
Mitteln anderer Hersteller gemischt werden dürfen.
7
