2.

Technische Daten

Für den Einsatz in thermischen Solaranlagen bis ca. 12 m
Kollektorfläche. (In Abhängigkeit von Typ und vor-
herrschenden/bestehenden Anlagenparametern)
Die Solarübergabestation wird als 1- bzw. 2-Strangausführung
vormontiert geliefert. Ausdehnungsgefäße und
Zubehör sind nicht im Lieferumfang enthalten und müssen
nach den anlagentechnischen Erfordernissen montiert
werden.

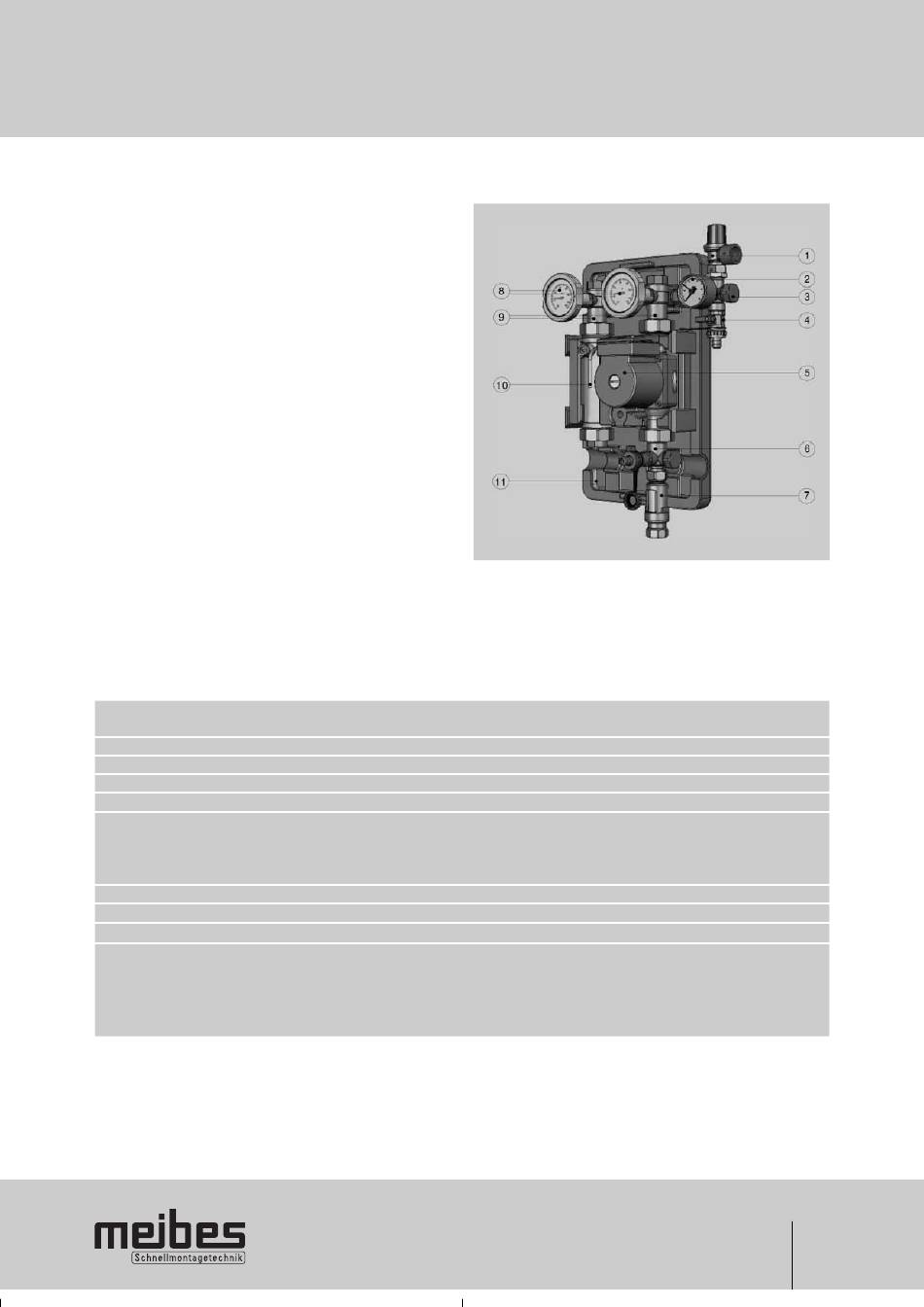

1 Sicherheitsventil im Kleinverteiler integriert
2 Manometer
3 Anschluss 3/4"AG für ein Ausdehnungsgefäß
4 KFE- Hahn mit Kappe und Schlauchtülle
5 Solarumwälzpumpe
6 Kleinverteiler mit Anschluss 3/4"AG für ein
Ausdehnungsgefäß (VDI 6002 Blatt1)
Volumenregelorgan und KFE- Hahn
7 Volumenstromanzeiger
8 Thermometer
9 Absperrkugelhähne 3/4"IG x 1 1/2 "IG-Überwurfmutter
mit integriertem Rückflussverhinderer (handaufstellbar)
10 Permanententlüfter mit Hand-Schnell-Entlüfter
11 Blockisolierung
Anschlüsse :
max. zul. Temperatur :
max. zul. Druck :
Kollektorfläche :
Rückflussverhinderer :
Volumenstromanzeiger :
Thermometer :
Manometer :
Sicherheitsventil :
Abmessungen gesamt :
2
Solarkreis : 3/4"IG
Ausdehnungsgefäß : 3/4"AG
+110 °C, kurzzeitig +130 °C (max. zul. Temp. der Pumpe beachten!)
10 bar (Ansprechdruck Sicherheitsventil beachten!)
bis ca. 12 m 2
1-Strang: 1x 500 mmWs
2-Strang: 2x 500 mmWs
Kombiskala : Propylenglykol 40% : 0,8 ... 10,3 l/min
: Wasser
Anstelle des Volumenstromanzeigers kann auch eine Meßkapsel
zur Leistungs- bzw. Ertragserfassung montiert werden (bauseits anzupassen).
Anzeigebereich 20 ... 150 °C
Anzeigebereich 0 ... 10 bar
Ansprechdruck 6 bar
Höhe : 500 mm
Breite : 315 mm (1-Strang: 190 mm)
Tiefe Isolation : 246 mm (1-Strang: 170 mm)
Achsabstand : 125 mm
: 1 ... 13 l/min
