3.
Montage

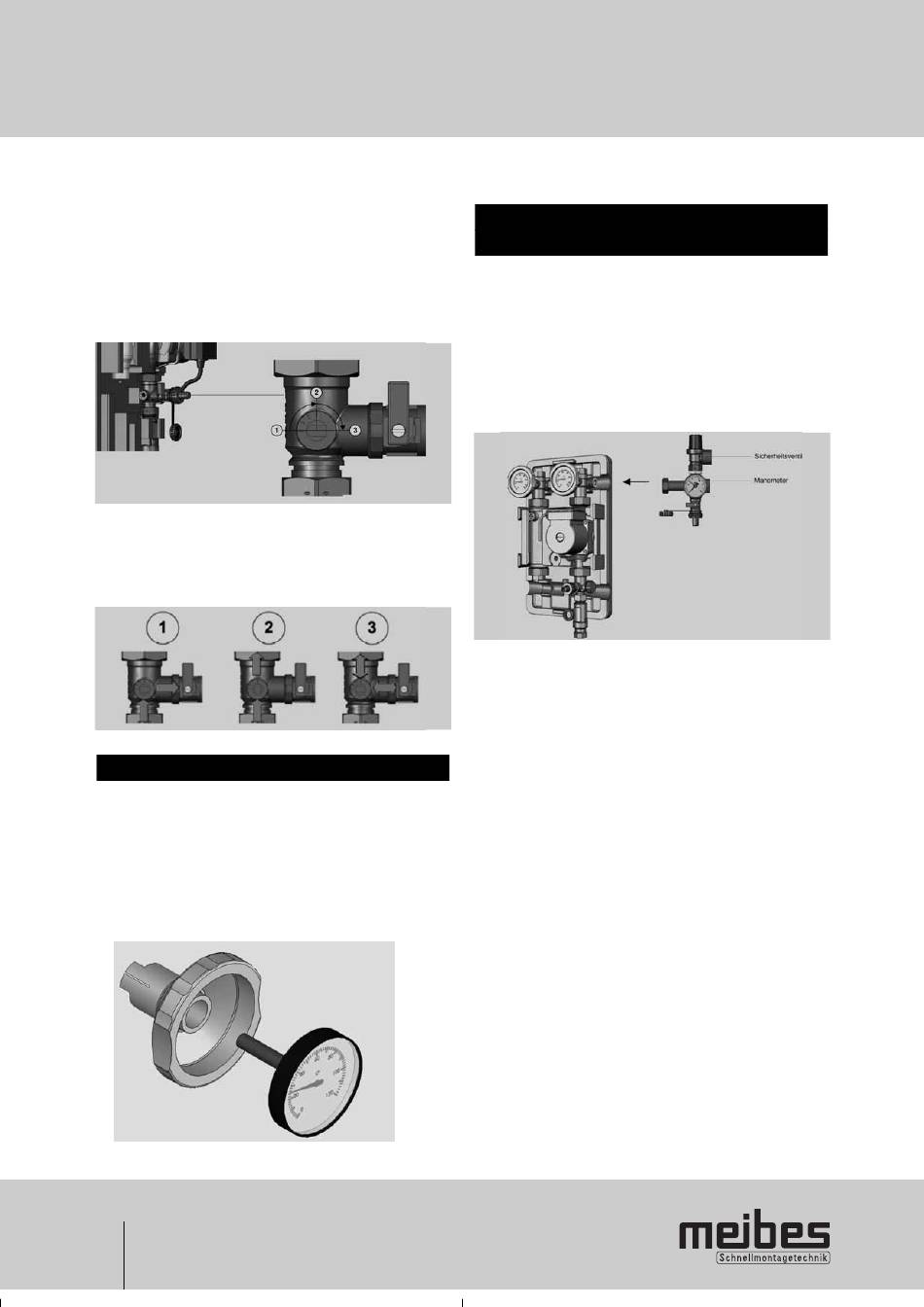

Unter Absperrarmatur
Die untere Absperrung ist in dem Kleinverteiler integriert,
an dem sich ebenso der Anschluss des Membran-
ausdehnungsgefäßes sowie ein KFE-Hahn befindet.
Die Absperrung arbeitet in der Position 1 bis 2 (vgl. Abb.)
auch als Volumenstrombegrenzer.
Spindelstellung:
1 geschlossen (Spülen)
2 offen
3 geschlossen (Pumpenwechsel)

3.3 Thermometerwechsel

Die Thermometer sind nur eingesteckt und lassen sich heraus-
ziehen. Es sollte beachtet werden, dass ein entnommenes
Thermometer durch ein gleichartiges ersetzt wird. Bitte auf
die farbliche Kennzeichnung achten.
(rote Schrift = VL (Vorlauf); blaue Schrift = RL (Rücklauf))
6
3.4 Sicherheitsventil bzw.
Sicherheitsbaugruppe
Die Station ist mit einem Sicherheitsventil ausgestattet.
Der Betriebsdruck kann an dem Manometer kontrolliert
werden.
Sicherheitsventile : 3/4" x 1"
Ansprechdruck primär : 6 bar
Die mitgelieferte Sicherheitsbaugruppe ist an der dafür
vorgesehenen Position der Solarstation fest montieren
(vgl. Abb.).
