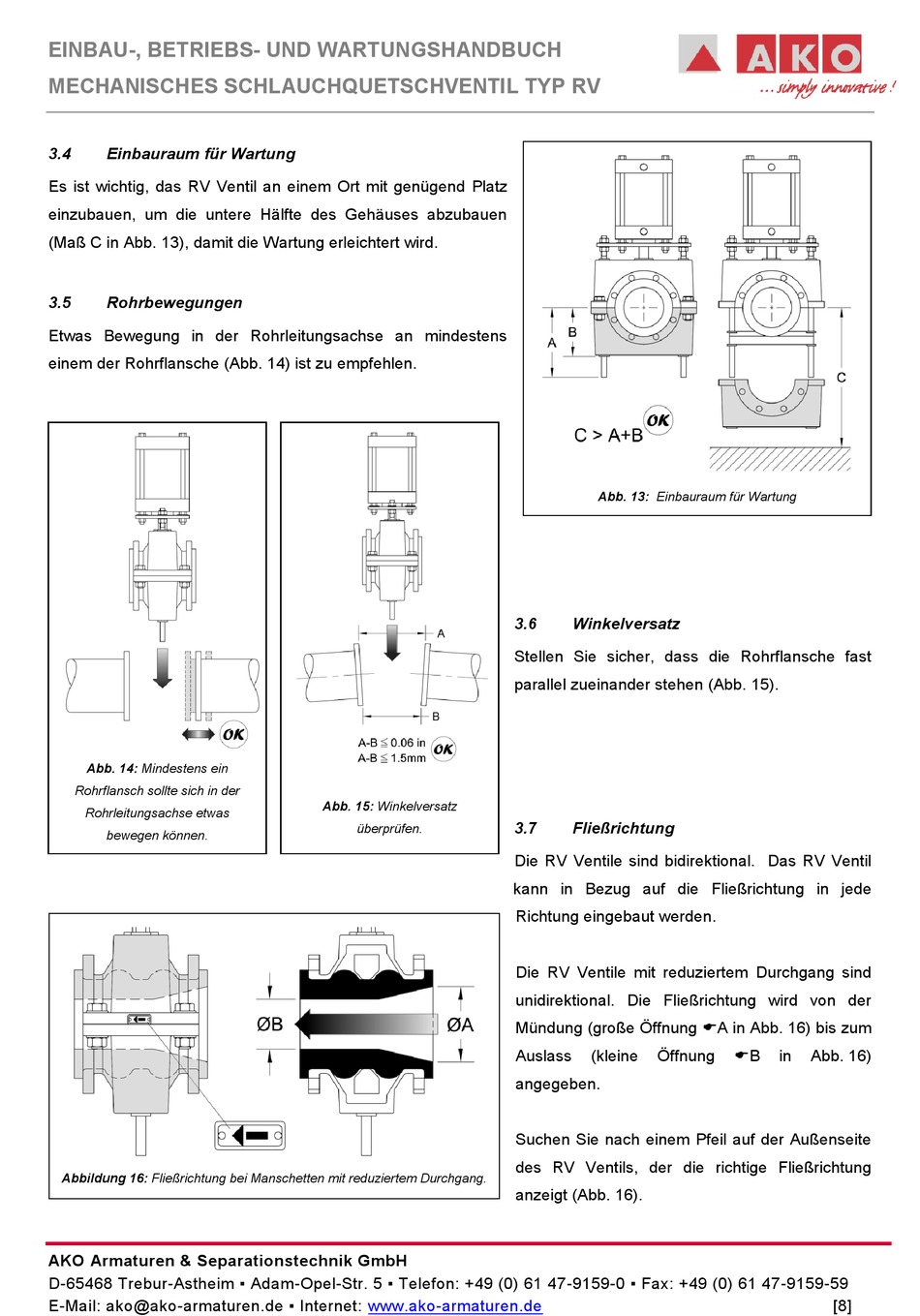

EINBAU-, BETRIEBS- UND WARTUNGSHANDBUCH
MECHANISCHES SCHLAUCHQUETSCHVENTIL TYP RV
3.4
Einbauraum für Wartung
Es ist wichtig, das RV Ventil an einem Ort mit genügend Platz
einzubauen, um die untere Hälfte des Gehäuses abzubauen
(Maß C in Abb. 13), damit die Wartung erleichtert wird.
3.5
Rohrbewegungen
Etwas Bewegung in der Rohrleitungsachse an mindestens
einem der Rohrflansche (Abb. 14) ist zu empfehlen.
Abb. 14: Mindestens ein
Rohrflansch sollte sich in der
Rohrleitungsachse etwas
bewegen können.
Abbildung 16: Fließrichtung bei Manschetten mit reduziertem Durchgang.
AKO Armaturen & Separationstechnik GmbH
D-65468 Trebur-Astheim ▪ Adam-Opel-Str. 5 ▪ Telefon: +49 (0) 61 47-9159-0 ▪ Fax: +49 (0) 61 47-9159-59
E-Mail: ako@ako-armaturen.de ▪ Internet:
Abb. 15: Winkelversatz
überprüfen.
www.ako-armaturen.de
Abb. 13: Einbauraum für Wartung
3.6
Winkelversatz
Stellen Sie sicher, dass die Rohrflansche fast
parallel zueinander stehen (Abb. 15).
3.7
Fließrichtung
Die RV Ventile sind bidirektional. Das RV Ventil
kann in Bezug auf die Fließrichtung in jede
Richtung eingebaut werden.
Die RV Ventile mit reduziertem Durchgang sind
unidirektional. Die Fließrichtung wird von der
Mündung (große Öffnung A in Abb. 16) bis zum
Auslass
(kleine
Öffnung
angegeben.
Suchen Sie nach einem Pfeil auf der Außenseite
des RV Ventils, der die richtige Fließrichtung
anzeigt (Abb. 16).
in
Abb. 16)
B
[8]
