EINBAU-, BETRIEBS- UND WARTUNGSHANDBUCH
MECHANISCHES SCHLAUCHQUETSCHVENTIL TYP RV
3.2

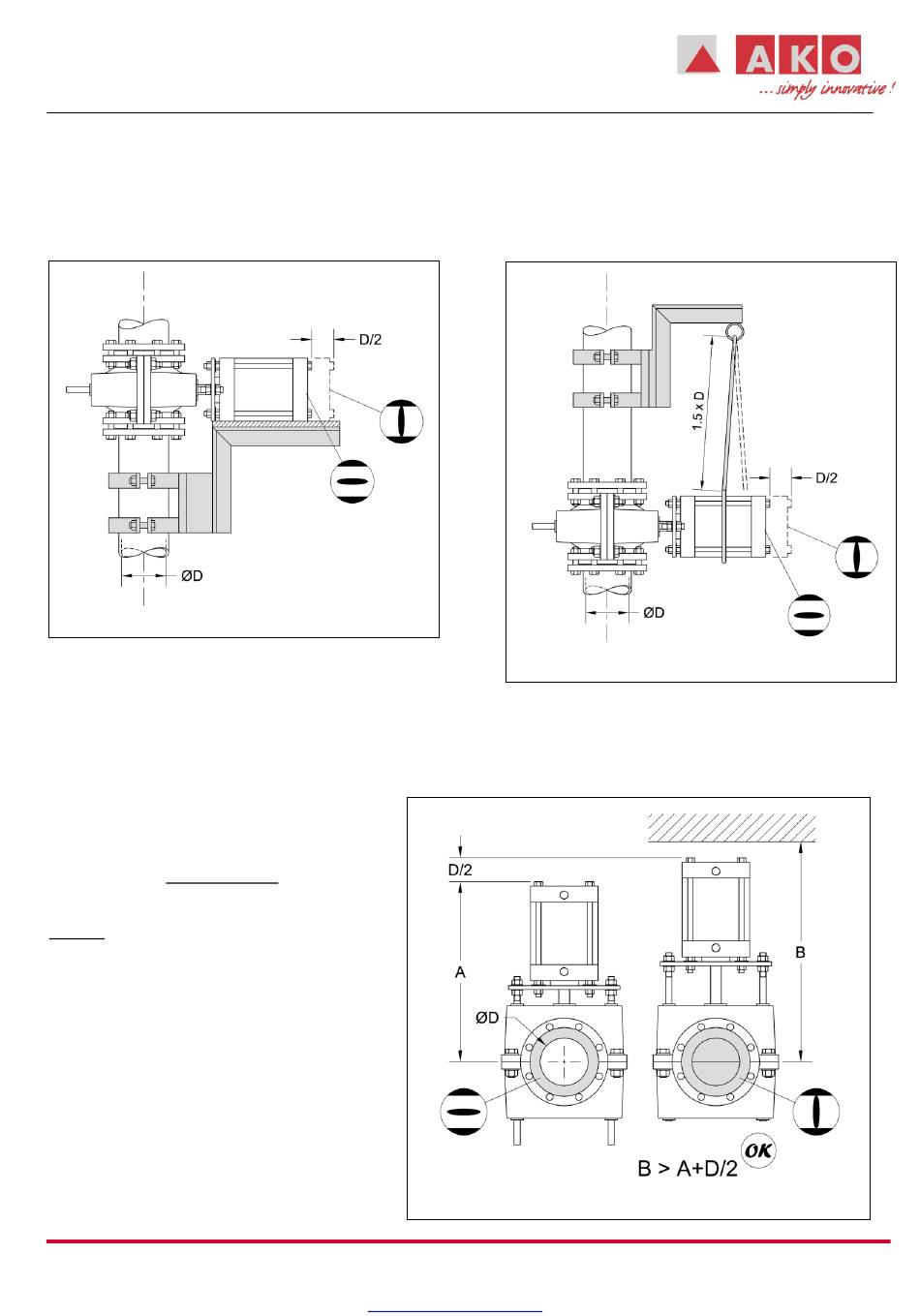

Abfangen des Stellantriebs bei vertikalen Rohrleitungen
Es wird empfohlen, den Stellantrieb abzufangen, wenn das RV Ventil in einer vertikalen Rohrleitung eingebaut
wird. Es gibt dazu zwei Verfahren: Unterstützungsplatte (Abb. 10) und Aufhänge Seil/Kette (Abb. 11).
Abb. 10: Unterstützungsplatte
3.3
Einbauraum
gehenden Stellantrieb
Der Stellantrieb geht nach oben, wenn sich das
mechanische Schlauchquetschventil Typ RV
schließt.
Vergewissern Sie sich, dass über
dem Stellantrieb mehr Platz ist als der halbe
Durchmesser der Rohrleitung (Abb. 12).
AKO Armaturen & Separationstechnik GmbH
D-65468 Trebur-Astheim ▪ Adam-Opel-Str. 5 ▪ Telefon: +49 (0) 61 47-9159-0 ▪ Fax: +49 (0) 61 47-9159-59
E-Mail: ako@ako-armaturen.de ▪ Internet:
für
nach
oben
www.ako-armaturen.de
Abb. 11: Aufhänge Seil/Kette
Abb. 12: Einbauraum für nach oben gehenden Stellantrieb.
[7]
