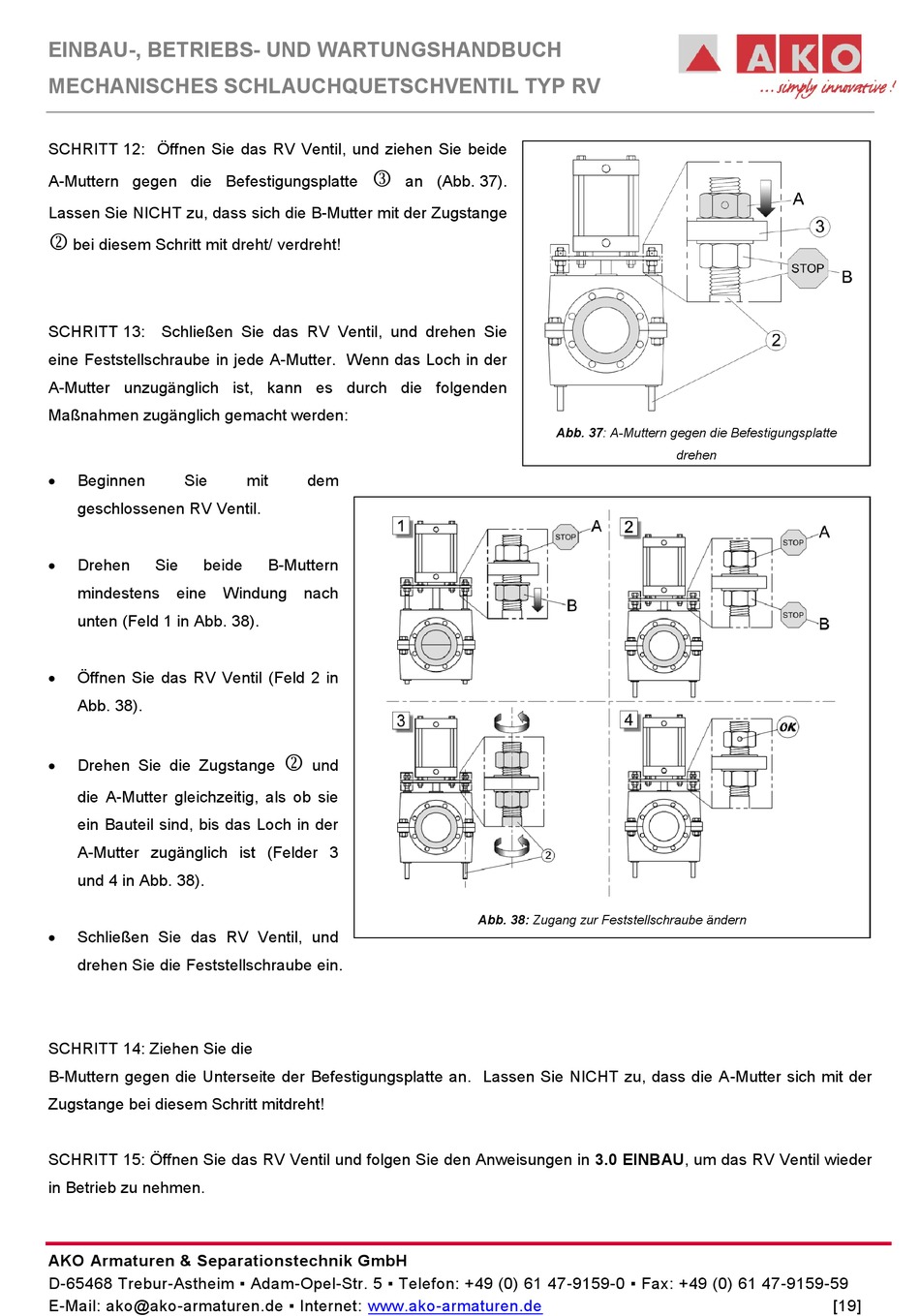

AKO RV Einbau-, Betriebs- Und Wartungshandbuch Seite 19

EINBAU-, BETRIEBS- UND WARTUNGSHANDBUCH
MECHANISCHES SCHLAUCHQUETSCHVENTIL TYP RV
SCHRITT 12: Öffnen Sie das RV Ventil, und ziehen Sie beide
A-Muttern gegen die Befestigungsplatte
Lassen Sie NICHT zu, dass sich die B-Mutter mit der Zugstange

bei diesem Schritt mit dreht/ verdreht!
SCHRITT 13: Schließen Sie das RV Ventil, und drehen Sie
eine Feststellschraube in jede A-Mutter. Wenn das Loch in der
A-Mutter unzugänglich ist, kann es durch die folgenden
Maßnahmen zugänglich gemacht werden:

Beginnen Sie
geschlossenen RV Ventil.

Drehen Sie beide
mindestens eine Windung nach
unten (Feld 1 in Abb. 38).

Öffnen Sie das RV Ventil (Feld 2 in
Abb. 38).

Drehen Sie die Zugstange
die A-Mutter gleichzeitig, als ob sie
ein Bauteil sind, bis das Loch in der
A-Mutter zugänglich ist (Felder 3
und 4 in Abb. 38).

Schließen Sie das RV Ventil, und
drehen Sie die Feststellschraube ein.
SCHRITT 14: Ziehen Sie die
B-Muttern gegen die Unterseite der Befestigungsplatte an. Lassen Sie NICHT zu, dass die A-Mutter sich mit der
Zugstange bei diesem Schritt mitdreht!
SCHRITT 15: Öffnen Sie das RV Ventil und folgen Sie den Anweisungen in 3.0 EINBAU, um das RV Ventil wieder
in Betrieb zu nehmen.
AKO Armaturen & Separationstechnik GmbH
D-65468 Trebur-Astheim ▪ Adam-Opel-Str. 5 ▪ Telefon: +49 (0) 61 47-9159-0 ▪ Fax: +49 (0) 61 47-9159-59
E-Mail: ako@ako-armaturen.de ▪ Internet:

an (Abb. 37).
mit dem
B-Muttern

und
www.ako-armaturen.de
Abb. 37: A-Muttern gegen die Befestigungsplatte
Abb. 38: Zugang zur Feststellschraube ändern
drehen
