EINBAU-, BETRIEBS- UND WARTUNGSHANDBUCH
MECHANISCHES SCHLAUCHQUETSCHVENTIL TYP RV
3.0
EINBAU
3.1
Empfehlungen für Rohrleitung und Stellantriebausrichtung
Bei typischen Installationen sollte der Stellantrieb über der Manschette angeordnet werden, und der Stellantrieb
sollte sich so vertikal wie möglich bewegen. Andere Richtungen sind innerhalb der unten dargestellten Richtlinien
zulässig:

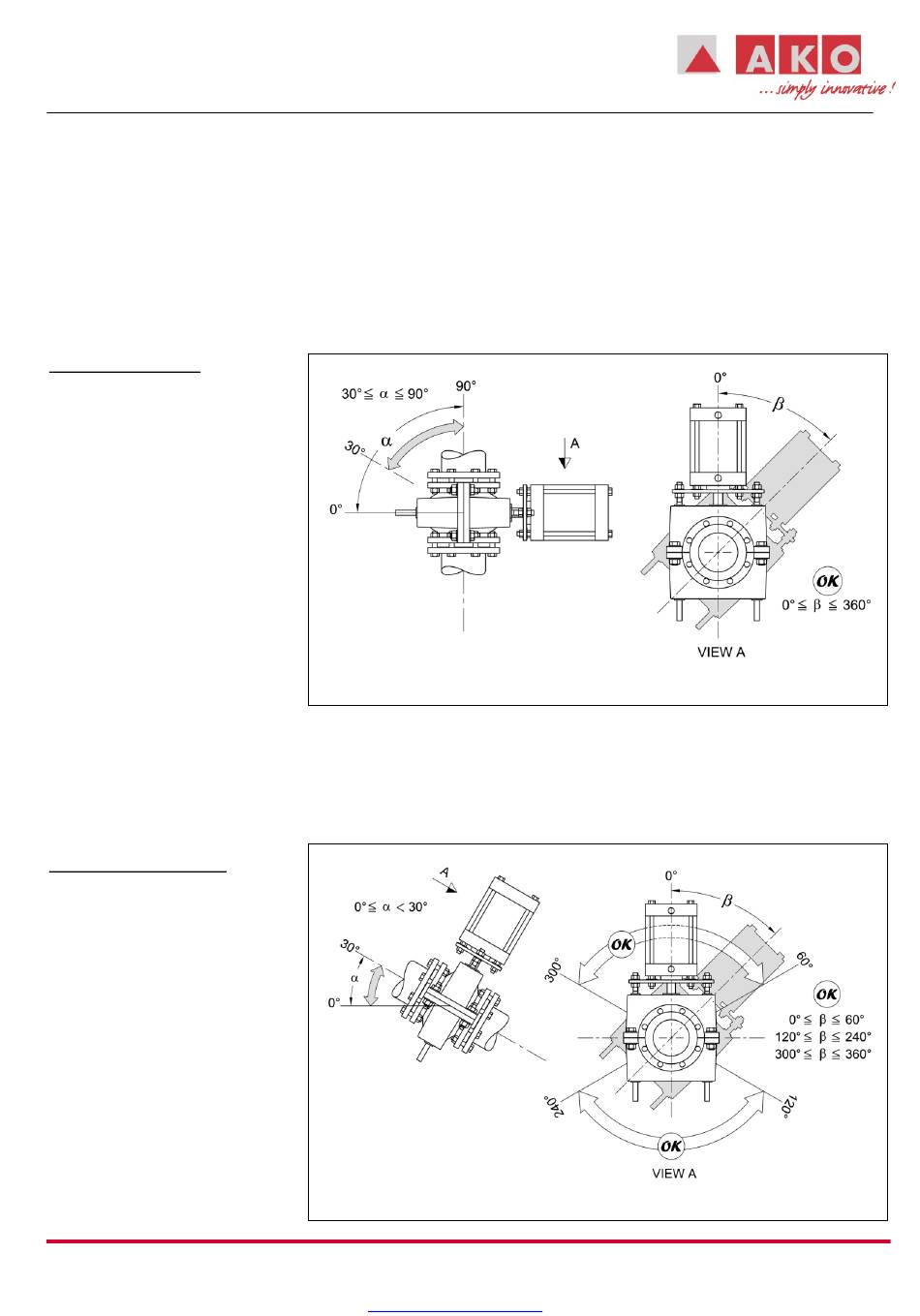

VERTIKALES ROHR
(Rohrwinkel von 30° oder mehr
über/unter dem Horizont): Der
Stellantrieb kann wie in Abb. 8 in
eine
beliebige
ausgerichtet werden.
HORIZONTALES ROHR
(Rohrwinkel von weniger als 30°
über/unter dem Horizont): Der
Stellantrieb sollte nicht seitwärts
ausgerichtet werden. Siehe dazu
Abb. 9.
