Vielen Dank, dass Sie sich für ein Panasonic-Produkt entschieden haben.
„ Bitte lesen Sie diese Anleittung vollständig durch und benutzen Sie dieses Produkt korrekt
und mit Vorsicht.
„ Bevor Sie dieses Produkt verwenden, lesen Sie bitte den Abschnitt
"Sicherheitshinweise" (Seite 2).
„ Verwahren Sie diese Anleitung bitte für eine spätere Nutzung auf.
SS0710NK3127 -PJ
Printed in Japan
Bedienungsanweisungen

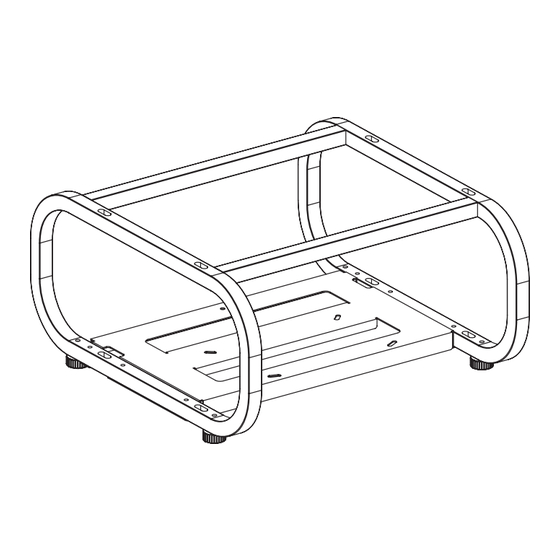

Projektorrahmen
Kommerzielle Nutzung
ET-PFD310
Modell-Nr.
Inhaltsverzeichnis
Wichtige Hinweise zur Sicherheit .................. 2
Produktbeschreibung ................................. 3
Abbildung im zusammengebauten
Zustand ................................................... 4
Projektionsabstand .................................... 5
Installieren des Projektors ........................... 9
Installieren des oberen Projektors .................. 10
Einstellen des oberen Projektors .................. 11
Abmessungen .......................................... 13
Technische Daten .................................... 13
........................ 4
TQZJ296-3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic ET-PFD310
Inhaltszusammenfassung für Panasonic ET-PFD310
-
Seite 1: Inhaltsverzeichnis
Einstellen des oberen Projektors ……………… 11 Abmessungen …………………………………… 13 Technische Daten ……………………………… 13 Vielen Dank, dass Sie sich für ein Panasonic-Produkt entschieden haben. „ Bitte lesen Sie diese Anleittung vollständig durch und benutzen Sie dieses Produkt korrekt und mit Vorsicht. -
Seite 2: Wichtige Hinweise Zur Sicherheit
Die vorliegende Anleitung enthält sämtliche Informationen, die zur Deckenmontage Ihres Projektors mit Hilfe dieser Vorrichtung benötigt werden. Wir hoffen, dass Sie damit die optimale Leistung von diesem Produkt erhalten und mit Ihrer neuen Panasonic-Rahmen vollauf zufrieden sein werden. Die Seriennummer dieses Produkts befindet sich an der Rückseite. -
Seite 3: Produktbeschreibung
Produktbeschreibung Dieser Rahmen ist ausschließlich auf die Installation von Doppel-Projektoren ausgerichtet. Der Rahmen besteht aus den folgenden Einzelteilen. Stellen Sie vor dem Zusammenbauen des Rahmens sicher, dass alle Einzelteile geliefert wurden. „ Lieferumfang Teilebezeichnung Teilelemente (Anzahl der Teile) Rahmen Sechskantschrauben, Unterlegscheiben (M6×16) … 5 Stück Sechskantmutter (M10) ………………………………………... -
Seite 4: Zustand
Abbildung im zusammengebauten Zustand Û : Wenn zwei Rahmen aufeinander gestellt werden, ist ein weiterer Rahmen erforderlich. Oberer Projektor Unterer Projektor Zusammenbau (Beispiel einer Doppel-Installation) z Vorbereitung der Werkzeuge. Drehmomentschlüssel 1. Vorbereitung Schraubenzieher Weiches Tuch oder weiche Auflage z Die Festigkeit des Aufstellungsortes kontrollieren. z Wählen Sie den Aufstellungsort für die Projektoren unter 2. -
Seite 5: Projektionsabstand
Projektionsabstand Beziehen Sie sich bei der Planung der Projektor- und Bildwandaufstellung auf die folgenden Abbildungen sowie die Tabelle auf der nächsten Seite. Nachdem der Projektor annähernd positioniert wurde, kann die Bildgröße und vertikale Bildposition mit dem motorbetriebenen Zoomobjektiv und dem Objektivverschiebungsmechanismus noch feineingestellt werden. - Seite 6 Projektionsabstand (Fortgesetzt) „ Projektionsabstände gemäß Projektionsobjektiven, Informationen zu den Projektionsentfernungen von Projektionsobjektiven (optional) finden Sie in der Bedienungsanleitung “Montage”, die mit dem Projektor mitgeliefert wird, Sie können auch die diagonalen Abmessungen (m) Ihrer Bildwand überprüfen und die Projektionsentfernung unter Verwendung der folgenden Formeln berechnen, Einheit: m PT-DZ13K-serie / PT-DZ10K-serie / PT-DZ8700U und PT-DZ110XE Modellnummer des...
- Seite 7 Projektionsabstand (Fortgesetzt) Einheit : m PT-DS12K-serie / PT-DS8500U und PT-DS100XE Modellnummer des Projektionsobjektives Seitenverhältnis Formel für Projektionsentfernung (L) (Projektionsverhältnis) Minimal Maximal ET-D75LE1 L = 1,2087 × Bildwanddiagonale (m) – 0,0760 L = 1,6142 × Bildwanddiagonale (m) – 0,1004 (1,5-2,0:1) 16:9 L = 1,3150 ×...
- Seite 8 Projektionsabstand (Fortgesetzt) Einheit : m PT-DW11K-serie / PT-DW8300U und PT-DW90XE Modellnummer des Projektionsobjektives Seitenverhältnis Formel für Projektionsentfernung (L) (Projektionsverhältnis) Minimal Maximal ET-D75LE1 16:9 L = 1,3504 × Bildwanddiagonale (m) – 0,0760 L = 1,8031 × Bildwanddiagonale (m) – 0,1004 (1,5-2,0:1) (2,0-2,7:1) L = 1,6496 ×...
-
Seite 9: Installieren Des Projektors
Installieren des Projektors Installation Entfernen Sie die Befestigungsplatte vom Rahmen. Ú Legen Sie den Rahmen umgekehrt auf Höhenverstellbare eine Fläche, entfernen Sie die sechs Gerätefüße Befestigungsplatte Sechskantschrauben (M6 x 16) und entfernen Sie anschließend die Befestigungsplatte vom Rahmen. Achtung z Die entfernten Schrauben werden für eine neuerliche Montage benötigt;... -
Seite 10: Installieren Des Oberen Projektors
Installieren des oberen Projektors Installation z Wenn zwei Rahmen aufeinander gestellt werden, ist ein weiterer Rahmen erforderlich. Für die Installation eines weiteren Rahmens und eines Projektors wird auf den Abschnitt “Installation des Projektors” verwiesen. (Seite 9.) Stellen Sie die höherverstellbaren Gerätefüße des unteren Rahmens ein, sodass der untere Projektor horizontal ausgerichtet ist. -
Seite 11: Einstellen Des Oberen Projektors
Einstellen des oberen Projektors Befolgen Sie die unten angegebenen Schritte, um den Winkel des oberen Projektors anzupassen, sodass das dadurch auf die Leinwand projizierte Bild mit dem des unteren Projektors übereinstimmt, wobei die Bildgröße, Position und der Fokus der Bildwand schon angepasst sind. Nur der Projektionswinkel des oberen Projektors ist einstellbar. - Seite 12 Einstellen des oberen Projektors (Fortgesetzt) Einstellen der seitlichen Neigung Drehen Sie die vier Einstellmuttern, um so die seitliche Neigung einzustellen und die Neigungsverzerrung auf der Projektionsleinwand zu korrigieren. Vergewissern Sie sich, dass die vorderen und hinteren Einstellmuttern rechts und die vorderen und hinteren Einstellmuttern links gleich stark angezogen werden.
-
Seite 13: Abmessungen
Abmessungen 656 (25-13/16") (Einheit: mm (")) 123,3 410 (16-5/32") 568 (22-3/8") (4-27/32") Technische Daten Korrekturwinkel der vertikalen Neigung : ± 1,5 ° Einstellbereich Korrekturwinkel der horizontalen Neigung : ± 1,5 ° Korrekturwinkel der horizontalen Drehung : ± 1,5 ° Breite: 596 mm (23-15/32") Abmessungen im zusammengebauten Höhe: 322,5 mm (12-11/16") Zustand... -
Seite 14: Entsorgung
Entsorgen Sie das Verpackungsmaterial sachgerecht, nachdem Sie das Produkt daraus entnommen haben. „ Entsorgung Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich bezüglich der korrekten Art und Weise der Entsorgung an die örtlichen Behörden oder Ihren Händler. Panasonic Corporation Panasonic Corporation Web Site : https://panasonic.net/cns/projector/ © Panasonic Corporation 2010...
