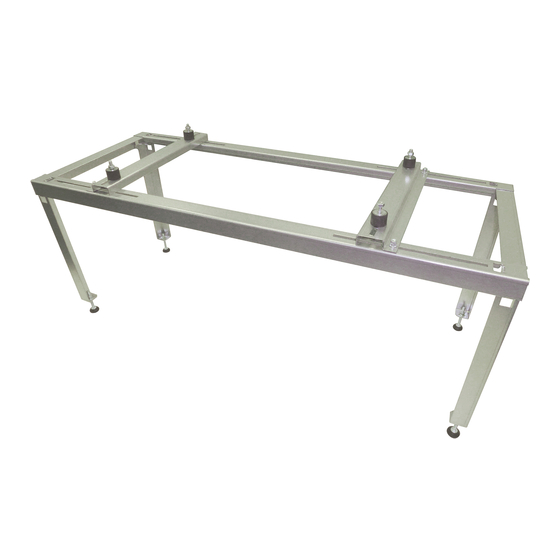

MONTAGEANLEITUNG FÜR DAS SCHRAUBENLOSE BODENGESTELL PAW-GRDSTD40
Das Bodengestell ist mit Verriegelungsbügeln ausgestattet. Für die Montage sind keine Schrauben oder anderen Befestigungselemente nötig. Daher kann die
Montage schnell und einfach mit minimalem Werkzeugbedarf erfolgen. Gehen Sie bei der Montage vorsichtig vor und lesen Sie diese Anleitung vor der Montage
sorgfältig.
Ein einmal montiertes Bodengestell kann nicht mehr zerlegt werden.
WARNUNG!
PLATZIEREN SIE DAS BODENGESTELL AUF FESTEM UNTERGRUND. NICHT AUF DAS MONTIERTE BODENGESTELL STEIGEN
(VERLETZUNGSGEFAHR). DAS BODENGESTELL MUSS VON EINER FACHKRAFT INSTALLIERT WERDEN. PANASONIC ÜBERNIMMT
KEINE VERANTWORTUNG FÜR EINE FEHLERHAFTE MONTAGE ODER MISSBRÄUCHLICHE VERWENDUNG DES BODENGESTELLS.
DAS BODENGESTELL KANN BIS ZU 180 KG GEWICHT TRAGEN. ABMESSUNGEN (H × B × T): 400 × 900 × 400 MM
Stellen Sie sicher, dass alle Teile vorhanden sind:
1. Montageschlüssel
2. Füße × 4
3. Unterlegscheiben × 16
1. Knicken Sie die Endstücke wie in den Abbildungen dargestellt.
2. Verwenden Sie den Montageschlüssel zum Drehen der Verriegelungsbügel. Sorgen Sie dafür, dass die Bügel mit den Löchern bündig sind, bevor
Sie diese drehen. Gehen Sie bei diesem Vorgang vorsichtig vor.
3. Klopfen Sie die Bügel mit einem Hammer oder ähnlichem Werkzeug flach.
6
4. M8-Schrauben × 16
5. Lange Seitenteile × 2
6. Endstücke × 2
7. Abstandsbolzen × 4
8. Vibrationsdämpfer × 4
9. Querstangen × 2
Werbung
Verwandte Anleitungen für Panasonic PAW-GRDSTD40
Inhaltszusammenfassung für Panasonic PAW-GRDSTD40
- Seite 1 WARNUNG! PLATZIEREN SIE DAS BODENGESTELL AUF FESTEM UNTERGRUND. NICHT AUF DAS MONTIERTE BODENGESTELL STEIGEN (VERLETZUNGSGEFAHR). DAS BODENGESTELL MUSS VON EINER FACHKRAFT INSTALLIERT WERDEN. PANASONIC ÜBERNIMMT KEINE VERANTWORTUNG FÜR EINE FEHLERHAFTE MONTAGE ODER MISSBRÄUCHLICHE VERWENDUNG DES BODENGESTELLS. DAS BODENGESTELL KANN BIS ZU 180 KG GEWICHT TRAGEN. ABMESSUNGEN (H × B × T): 400 × 900 × 400 MM Stellen Sie sicher, dass alle Teile vorhanden sind: 1.
- Seite 2 4. Montieren Sie nun die Seiten, indem Sie einen Verriegelungsbügel in die rechtwinklige Öffnung an den Ecken der Endstücke einführen. ACHTUNG! Sorgen Sie dafür, dass diese richtig eingeführt werden und wenden Sie für den nächsten Schritt genügend Druck an. 5. Der Verriegelungsbügel bildet nun ein „Scharnier“, das mit der langen Seite verriegelt ist. Drehen Sie die lange Seite vorsichtig um 180°. 6.
