BANDMISCHUNG
Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ
GETEILTE
AUSGÄNGE
Ñ Ñ Ñ Ñ Ñ
1–4
INDIVIDUELLER MONITORMISCHER
EINGÄNGE 1–4
MISCHPULT
DIRECT BOX

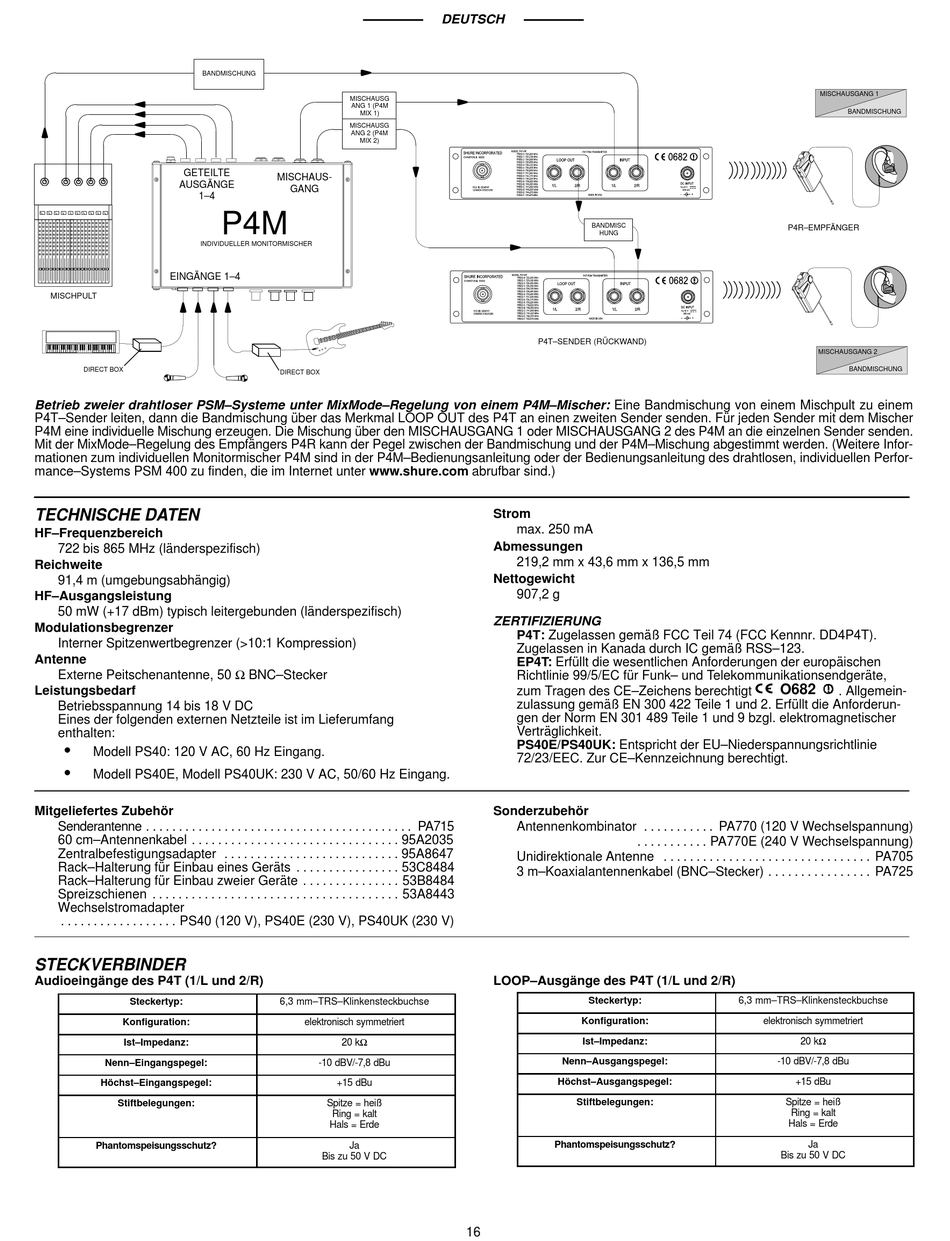

Betrieb zweier drahtloser PSM–Systeme unter MixMode–Regelung von einem P4M–Mischer: Eine Bandmischung von einem Mischpult zu einem
P4T–Sender leiten, dann die Bandmischung über das Merkmal LOOP OUT des P4T an einen zweiten Sender senden. Für jeden Sender mit dem Mischer
P4M eine individuelle Mischung erzeugen. Die Mischung über den MISCHAUSGANG 1 oder MISCHAUSGANG 2 des P4M an die einzelnen Sender senden.
Mit der MixMode–Regelung des Empfängers P4R kann der Pegel zwischen der Bandmischung und der P4M–Mischung abgestimmt werden. (Weitere Infor-
mationen zum individuellen Monitormischer P4M sind in der P4M–Bedienungsanleitung oder der Bedienungsanleitung des drahtlosen, individuellen Perfor-
mance–Systems PSM 400 zu finden, die im Internet unter www.shure.com abrufbar sind.)

TECHNISCHE DATEN

HF–Frequenzbereich
722 bis 865 MHz (länderspezifisch)
Reichweite
91,4 m (umgebungsabhängig)
HF–Ausgangsleistung
50 mW (+17 dBm) typisch leitergebunden (länderspezifisch)
Modulationsbegrenzer
Interner Spitzenwertbegrenzer (>10:1 Kompression)
Antenne
Externe Peitschenantenne, 50 Ω BNC–Stecker
Leistungsbedarf
Betriebsspannung 14 bis 18 V DC
Eines der folgenden externen Netzteile ist im Lieferumfang
enthalten:
S
Modell PS40: 120 V AC, 60 Hz Eingang.
S
Modell PS40E, Modell PS40UK: 230 V AC, 50/60 Hz Eingang.
Mitgeliefertes Zubehör
Senderantenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
60 cm–Antennenkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zentralbefestigungsadapter
Rack–Halterung für Einbau eines Geräts
Rack–Halterung für Einbau zweier Geräte
Spreizschienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wechselstromadapter
. . . . . . . . . . . . . . . . . . PS40 (120 V), PS40E (230 V), PS40UK (230 V)
STECKVERBINDER
Audioeingänge des P4T (1/L und 2/R)
Steckertyp:
Konfiguration:
Ist–Impedanz:
Nenn–Eingangspegel:
Höchst–Eingangspegel:
Stiftbelegungen:
Phantomspeisungsschutz?
MISCHAUSG
ANG 1 (P4M
MIX 1)
MISCHAUSG
ANG 2 (P4M
MIX 2)
MISCHAUS-
GANG
P4M
DIRECT BOX
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
6,3 mm–TRS–Klinkensteckbuchse
elektronisch symmetriert
20 kΩ
-10 dBV/-7,8 dBu
+15 dBu
Spitze = heiß
Ring = kalt
Hals = Erde
Ja
Bis zu 50 V DC
DEUTSCH
P4T–SENDER (RÜCKWAND)
Strom
max. 250 mA
Abmessungen
219,2 mm x 43,6 mm x 136,5 mm
Nettogewicht
907,2 g
ZERTIFIZIERUNG
P4T: Zugelassen gemäß FCC Teil 74 (FCC Kennnr. DD4P4T).
Zugelassen in Kanada durch IC gemäß RSS–123.
EP4T: Erfüllt die wesentlichen Anforderungen der europäischen
Richtlinie 99/5/EC für Funk– und Telekommunikationsendgeräte,
zum Tragen des CE–Zeichens berechtigt
zulassung gemäß EN 300 422 Teile 1 und 2. Erfüllt die Anforderun-
gen der Norm EN 301 489 Teile 1 und 9 bzgl. elektromagnetischer
Verträglichkeit.
PS40E/PS40UK: Entspricht der EU–Niederspannungsrichtlinie
72/23/EEC. Zur CE–Kennzeichnung berechtigt.
Sonderzubehör
PA715 Antennenkombinator
95A2035
95A8647
Unidirektionale Antenne
53C8484
3 m–Koaxialantennenkabel (BNC–Stecker)
53B8484
53A8443
LOOP–Ausgänge des P4T (1/L und 2/R)
Konfiguration:
Nenn–Ausgangspegel:
Höchst–Ausgangspegel:
Stiftbelegungen:
Phantomspeisungsschutz?
16
BANDMISC
HUNG
. . . . . . . . . . . PA770 (120 V Wechselspannung)
. . . . . . . . . . . PA770E (240 V Wechselspannung)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Steckertyp: 6,3 mm–TRS–Klinkensteckbuchse
elektronisch symmetriert
Ist–Impedanz:
MISCHAUSGANG 1
BANDMISCHUNG
P4R–EMPFÄNGER
MISCHAUSGANG 2
BANDMISCHUNG
O682
. Allgemein-
PA705
. . . . . . . . . . . . . . . . PA725
20 kΩ
-10 dBV/-7,8 dBu
+15 dBu
Spitze = heiß
Ring = kalt
Hals = Erde
Ja
Bis zu 50 V DC
