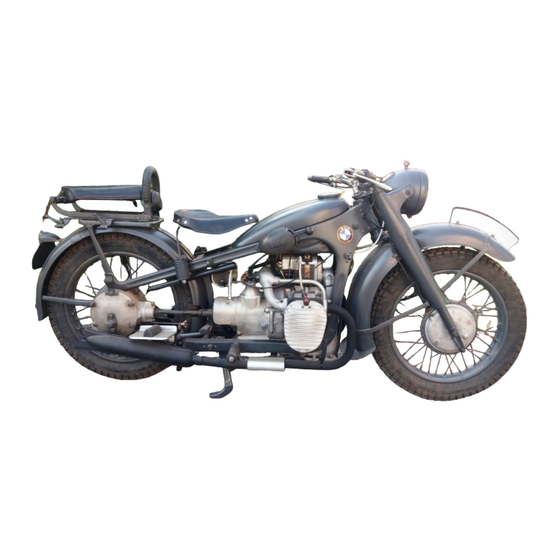

BMW R12 Gerätebeschreibung Und Bedienungsanweisung

BMW R12 Gerätebeschreibung Und Bedienungsanweisung

Kraftrad 750 cm3

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BMW R12

  • Seite 35 Bild 1 Linke Kradseite 1 Zündhebel 4 Anwerferhebel 7 Sammler 2 Kupplungshebel 5 Auspuffrohr 8 Mittelständer 3 Heizleitung 6 Saugrohr 9 Auspufftopf Bild 2 Rechte Kradseite 1 Getriebeschalthebel 5 Gelenkwelle 2 Gasdrehgriff 6 Fußbremshebel 3 Handbremshebel 7 Getriebegehäuse 4 Hinterachsgehäuse 8 Zylinderdeckel...
  • Seite 36 Bild 3 Motor, linke Seite 1 Lichtmagnetzünder 4 Vergaser 7 Motorgehäuse 2 Dreiweghahn 5 Luftfilter 8 Werkzeugbehälter 3 Kraftstoffleitung 6 Auspuffrohr 9 Sammler Bild 4 Prüfen des Ölstandes im Motor 1 Verschlußmutter 2 Dichtring 3 Tauchstab 4 Öleinfüllstutzen...
  • Seite 37 Bild 5 Motor / Getriebeblock, aufgeschnitten 1 Zylinder 19 Luftfilter 2 Kolben 20 Schaltgabeln 3 Zylinderdeckel 21 Anwerfhebel 4 Ventil 22 Ausrückhebel für die Kupplung 5 Zündkerze 23 Gummigelenk 6 Ventilfeder 24 Gelenkwelle 7 Entlüfter-Drehschieber 25 Getriebegehäuse 8 Antriebskette der Nockenwelle 26 Schaltklauen 9 Antriebskette des Lichtmagnetzünders 27 Getriebehauptwelle...
  • Seite 38 Bild 6 Wechselgetriebe 1 Rückholfeder für Anwerfhebel 11 Gegenzahnrad des 4. Ganges 2 Zahnrad des 1. Ganges 12 Schaltgabel für 3. und 4. Gang 3 Zahnrad des 2. Ganges 13 Gegenzahnrad des 3. Ganges 4 Zahnrad des 3. Ganges 14 Gegenzahnrad des 2. Ganges 5 Schaltschema 15 Schaltmuffe für 1.
  • Seite 39 Bild 7 Kraftübertragung 1 Kurbelwelle 6 Anwerfklinke 11. Gummigelenk 2 Kupplung 7 Schaltmuffen 12 Gelenkwelle 3 Getriebehauptwelle 8 Zahnräder auf 13 Zahnkupplung 4 Zahnräder auf Getriebevorlegewelle 14 Kegelradantrieb Getriebehauptwelle 9 Getriebeschalthebel 15 Mitnehmerverzahnung 5 Anwerfhebel 10 Getriebenebenwelle...
  • Seite 40 Bild 8 Kupplung 1 Schwungrad 6 Kupplungsscheiben 2 Befestigungsmutter 7 Zwischenscheibe 3 Kurbelwelle 8 Abschlußplatte 4 Druckplatte 9 Getriebehauptwelle 5 Kupplungsfeder 10 Druckstange...
  • Seite 41 Bild 9 Prüfung des Ölstands im Wechselgetriebe 1 Ölablaßschraube 3 Öleinfüllschraube 2 Dichtring 4 Öleinfüllöffnung Bild 10 Werkzeugbehälter und Werkzeug 1 Werkzeugbehälter 2 Gehäusedeckel...
  • Seite 42 Bild 11 Nachziehen der Zylinderdeckelschrauben Bild 12 Einstellen des Ventilspiels...
  • Seite 43 Bild 13 Sum-Vergaser 1 Befestigungsschrauben 10 Anschlußnippel für Kraftstoffleitung 2 Düsensteg 11 Tupfer 3 Leerlaufluftkanal 12 Anschlußstutzen für Saugleitung 4 Schwimmergehäuse 13 Trennblech 5 Schwimmer 14 Gasschieber 6 Leerlaufdüse 15 Übergangsdüse 7 Schwimmernadel 16 Hauptdüse 8 Schwimmergehäusedeckel 17 Vergasergehäuse 9 Kraftstoffsieb 18 Mischrohr...
  • Seite 44 Bild 14 Anlaßkolben am Vergaser Bild 15 Kraftstoffhahn 1 Dreiweghahn 4 Wassersack 2 Kraftstoffleitung 5 Feder für Siebeinsatz 3 Siebeinsatz...
  • Seite 45 Bild 16 Luftfilter am Vergaser 1 Halteklammer 4 Abdeckhaube 2 Filtertrommel 5 Filtereinsatz 3 Haltewinkel...
  • Seite 46 Bild 17 Auswechseln der Düsen 1 Verschlußmutter für Siebeinsatz 4 Befestigungsschrauben 2 Schieberanschlagschraube 5 Düsenschlüssel 3 Leerlaufluftschraube...
  • Seite 47: Vergaser, Auseinandergenommen

    Bild 18 Vergaser, auseinandergenommen 1 Kraftstoffleitung 5 Dichtung 2 Schwimmergehäusedeckel 6 Kraftstoffdüsen 3 Schwimmernadel 7 Schwimmergehäuse 4 Schwimmer...
  • Seite 48 Bild 19 Lenkkopf und Scheinwerfer 1 Zündlichtschalter 5 Tankverschluß 2 Geschwindigkeitsmesser 6 Lenkkopf 3 Kilometerzähler 7 Lenkerschellen 4 Lenkungsdämpferschraube 8 Kraftstoffbehälter...
  • Seite 49 Bild 20 Seitenwagenanschluß 1 hinterer Kugelanschluß 3 vorderer Kugelanschluß 2 Anschlußbolzen am Sattel 4 Anschlußbolzen am Rahmengurt...
  • Seite 50 Bild 21 Vorderradbremse 1 Nachstellschraube für Bremsseil 5 Bremsnocken 2 Bremsseil 6 Rückholfeder 3 Nachstellexzenter 7 Bremsbacke 4 Bremsträger 8 Bremsbelag...
  • Seite 51: Nachstellen Des Bremsseiles

    Bild 22 Nachstellen des Bremsseiles 1 Nachstellschraube 4 Gegenmutter zum Vierkant 2 Ölablaßschraube am Gabelholm 5 Bremshalter 3 Vierkant zum Nachstellen der 6 Hutmutter zum Befestigen des Bremsbacken Bremsträgers...
  • Seite 52 Bild 23 Nachstellen des Kupplungsseiles 1 Knebel der Nachstellschraube 3 Nachstellschraube 2 Bremshebel 4 Abdeckhaube zum Luftfilter Bild 24 Nachstellen des Bremsgestänges 1 Bremsgestänge 3 Fußbremshebel 2 Flügelmutter zum Nachstellen der Bremse...
  • Seite 53 Bild 25 Prüfen des Ölstandes im Hinterachsgehäuse 1 Öleinfüllöffnung 3 Dichtring 2 Verschlußschraube 4 Ölablaßschraube...
  • Seite 54 Bild 26 Nachstellen der Bremsbacken am Hinterrad 1 Vierkantschraube 2 Gegenmutter Bild 27 Ausbau der Gelenkwelle 1 Dichtung 5 Springring 2 Anschlußglocke 6 Hintere Kippständerachse 3 Spritzgummi 7 Gummigelenk 4 Gelenkwelle 8 Hinterer Motorbolzen...
  • Seite 55: Gelenkwelle, Ausgebaut

    Bild 28 Gelenkwelle, ausgebaut 1 Befestigungsbolzen 6 Springring 2 Flansch am Getriebe für Gummigelenk 7 Abstandsring 3 Dichtung 8 Paßscheiben 4 Anschlußglocke 9 Flansch für Gummigelenk 5 Spritzgummi 10 Ring mit Gummigelenk...
  • Seite 56 Bild 29 Ausbau des Motors 1 Heizleitung 5 Luftfilter 2 Hupe 6 Abstützung für Luftfilter 3 Vergaser 7 Sammler 4 Saugrohr...
  • Seite 57 Bild 30 Ausbau des Wechselgetriebes 1 Schaltdom 3 Kupplungsklaue 2 Getriebe 4 Kupplungsdruckstange...
  • Seite 58 Bild 31 Herausnehmen des Motors...
  • Seite 59 Bild 32 Ausbau der Ventile 1 Zylinderdeckeldichtung 5 Ventilkeile 2 Zylinderdeckel 6 Äußere Ventilfeder 3 Ventil 7 Unterer Federteller 4 Innere Ventilfeder 8 Oberer Federteller...
  • Seite 60 Bild 33 Abnehmen des Zylinderdeckels 1 Einlaßventil 5 Zylinderdeckel 2 Auslaßventil 6 Zylinderdeckelmuttern 3 Kolben 7 Stehbolzen 4 Zylinderdeckeldichtung...
  • Seite 61 Bild 34 Abnehmen des Zylinders 1 Ventilstößel 6 Kolbenbolzensicherungen 2 Pleuelstange 7 Kolbenbolzen 3 Zylinder 8 Kolben 4 Heizrohr 9 Kolbenringe 5 Zündkerze...
  • Seite 62 Bild 35 Lichtmagnetzünder mit Unterbrecher 1 Unterbrecherkontakt 5 Nockenring 2 Unterbrecherhammer 6 Gegenmutter für Unterbrecherkontaktschraube 3 Auflaufnocken 7 Einstellbarer Unterbrecherkontakt 4 Schleifstück...
  • Seite 63 Bild 36 Auswinkeln des Kolbens 1 Prismen 2 Kolben...
  • Seite 64: Ausbau Der Kupplung

    Bild 37 Ausbau der Kupplung 1 Sonderwerkzeug 4 Zwischenscheibe 2 Abschlußscheibe 5 Kupplungsscheibe mit Belag 3 Kupplungsscheibe mit Belag 6 Führungsbolzen...
  • Seite 65 Bild 38 Kupplung, ausgebaut 1 Kupplungsfedern 5 Kupplungsscheibe 2 Abschlußscheibe 6 Druckplatte 3 Kupplungsscheibe 7 Befestigungsschrauben mit 4 Zwischenscheibe Zahnscheiben 8 Schwungrad...
  • Seite 66 Bild 39 Zentrieren der Kupplung 1 Sonderwerkzeug 3 Kupplung 2 Kupplungsklaue zum Zentrieren 4 Befestigungsschrauben...
  • Seite 67 Bild 40 Auseinanderbau des Wechselgetriebes 1 Halteschrauben für Sperrplatte 4 Befestigungsmuttern 2 Sperrplatte 5 Vorderer Gehäusedeckel 3 Hinterer Gehäusedeckel...
  • Seite 68 Bild 41 Einstellen der Schaltgabeln 1 + 2 Schaltgabeln 4 Flansch für Gummigelenk 3 Ringmutter 5 Kupplungsklaue Bild 42 Abziehen des Flansches für Gummigelenk...
  • Seite 69 Bild 43 Abziehen der Kupplungsklaue 1 Schaltwelle 3 Kupplungsklaue 2 Sicherungsbügel für Schaltwelle 4 Sonderwerkzeug...
  • Seite 70 Bild 44 Wechselgetriebe, auseinandergenommen 1 Abzieher für Kupplungsklaue 8 Ringmutter für Flansch zum Gummigelenk 2 Abzieher für Geschwindigkeitsmesser- 9 Hauptwelle Antriebsschnecke 10 Vorgelegewelle 3 Abzieher für Flansch zum Gummigelenk 11 Antriebsschnecke für 4 Abzieher für Lagerbuches des Geschwindigkeitsmesser Geschwindigkeitsmesser-Antriebs 12 Schaltklaue für 1. und 2. Gang 5 Zahnsegment des Anwerferhebels 13 Schaltklaue für 3.
  • Seite 71 Bild 45 Abnehmen des hinteren Getriebedeckels 1 Hinterer Getriebedeckel 2 Rückholfeder für Anwerfhebel 3 Anwerfhebel Bild 46 Hinterachsantrieb, auseinandergenommen 1 Hinterachsgehäusedeckel 4 Tellerrad 7 Mitnehmerzahnrad 2 Abstandsbuchse 5 Kugellager 8 Dichtung 3 Paßscheibe 6 Paßscheibe 9 Ledermanschette...
  • Seite 72 Bild 47 Einbau der Lederdichtung 1 Einbaubuchse 2 Haltering der Dichtung...
  • Seite 73 Bild 48 Ausbau des Kegelrades 1 Nadellager für Achszapfen 3 Kugellager 5 Sonderwerkzeug 2 Achszapfen 4 Mitnehmerzahnrad...
  • Seite 74 Bild 49 Teleskop-Federgabel 1 Öleinfüllschraube 11 Schraubenfeder 2 Lenkerplatte 12 Fester Gabelteil 3 Obere Verkleidungshülse 13 Ringventil 4 Befestigungsmutter 14 Sicherungsstift 5 Untere Verkleidungshülse 15 Rückschlagventil 6 Verschlußschraube 16 Schraubenfeder 7 Befestigungsmutter 17 Dichtring 8 Kolben mit Ventil 18 Ölablaßschraube 9 Beweglicher Gabelteil 19 Druckring 10 Dichtung...
  • Seite 75 Bild 50 Ausbau des Vorderrades 1 Klemmschraube 2 Steckachse 3 Abstandshülse...
  • Seite 76 Bild 51 Ausbau des Hinterrades 1 Steckachse 2 Abstandshülse 3 Mitnehmerverzahnung...
  • Seite 77 Bild 52 Hinterradbremse, geöffnet 1 Einstellschraube für Bremsbacken 4 Bremsgestänge 2 Bremsnocken 5 Bremsbackenlagerbolzen 3 Bremshebel 6 Bremsbacken...
  • Seite 78 Bild 53 Nachstellen der Lenkung 1 Achse des Lenkungsdämpfers 3 Obere Lenkerplatte 2 Gegenmutter 4 Einstellmutter Bild 54 Scheinwerfer, geöffnet 1 Scheinwerfergehäuse 5 Lampenhalter 2 Haltering für Scheinwerferring 6 Standlichtlampe 3 Scheinwerferring 7 Halteschraube 4 Zweifadenlampe 8 Befestigungswinkel...
  • Seite 79 5 Haupt-Längsrohr 2 Mittlere Anschlußstrebe 6 Linke U-förmige Blattfeder 3 Staubdecke 7 Hinterer Kugelanschluß 4 Vorderer Kugelanschluß 8 Linkes Fangband Bild 56 Rechte Seitenwagenseite (Royal Table und BMW) 1 Vorratsradhalter 4 Seitenleuchte 2 Deckel zum Gepäckraum 5 Gepäcktaschenhalter 3 Seitenwagen-Schlußleuchte...
  • Seite 80: Einstellen Der Vorspur

    Bild 57 Einstellen des Sturzes von Krad und Seitenwagen 1 Kontrollwinkel 3 Sturz-Meßstelle am Rad 5 Mittelstrebe (verstellbar) 2 Kontrollwinkelunterteil 4 Kugelanschlüsse 6 Sturzmeßstelle an Seitenwagenrad Bild 58 Einstellen der Vorspur 1 Vorspur-Meßstelle 3 Hintere Meßstelle von Latten- zu Latteninnenkante 2 Meßlatte 4 und 5: Kugelanschlüsse 6 Vordere messstelle von Latten- zu Latteninnenkante...
  • Seite 81 Bild 59 Elektrischer Schaltplan 1 Scheinwerfer 7 Seitenleuchte am Seitenwagen 2 Signalhornknopf und Abblendschalter 8 Schlußleuchte am Seitenwagen 3 Signalhorn 9 Lichtmagnetzünder 4 Zündkerzen 10 Masse-Anschlüsse am Motor 5 Sicherung 11 Sammler 6 Schluß- Kennzeichenleuchte...
  • Seite 82 Bild 60 Schmierplan (ohne Seitenwagen) Schmierzeiten und –vorgang (ohne Seitenwagen) Schmierstellen Schmiermittel Zahl Schmiervorgang Druckschmierkopf säubern, Gasdrehgriff Schmierfett einpressen 1.000 Hinterachsgehäuse Ölstand ergänzen bis zu den unteren Gewindegängen im Einfüllstutzen Getriebegehäuse Öl warm ablassen. Neues Öl bis Motor-Einfüllstutzen zur oberen Marke am Tauchstab einfüllen 2.000 Öl an einem Klappöler...
