Modulare 6-Stift-Steckverbindung
Trotz seiner Ähnlichkeit mit einem Telefonstecker ist die modulare 6-Stift-Steckverbindung nicht mit
Telefonleitungen oder -signalen kompatibel. Der Anschluss des BL ident-Handheld an eine Telefon-
leitung beschädigt das Gerät und zieht die Aufhebung der Garantie nach sich.

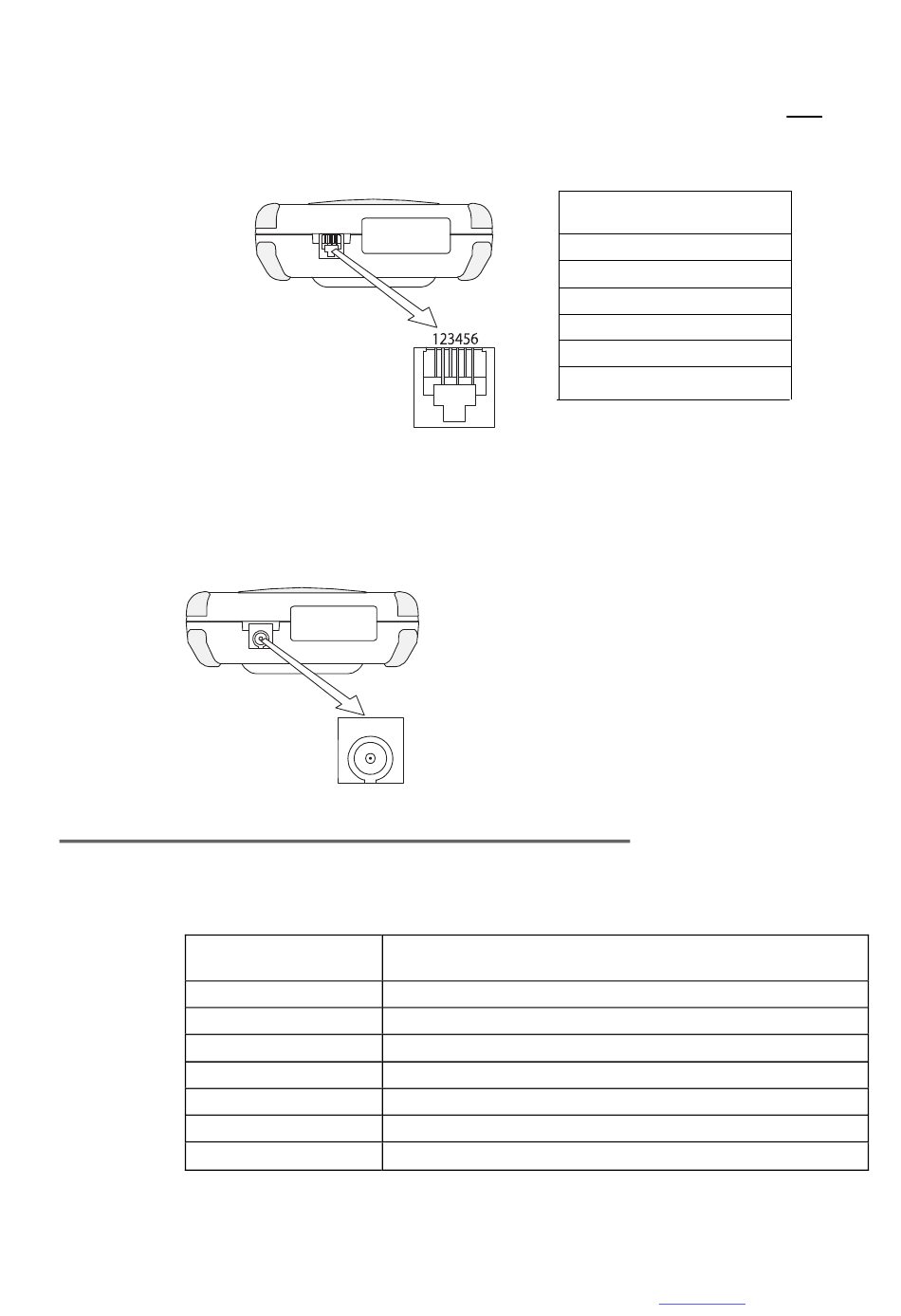

Abbildung 2-10: Modularer 6-Stift-Steckverbindung
Stromanschlussbuchse
Die optionale Stromanschlussbuchse am Geräteboden des BL ident-Handheld ermöglicht den Anschluss
eines 11-18 VDC-Netzteils. Die Verwendung einer nicht von TURCK genehmigten anderen
Stromversorgung kann das Gerät beschädigen und zieht die Aufhebung der Garantie nach sich.
Abbildung 2-11: Stromanschlussbuchse
Vorderansicht
Viewed facing connector
Steckverbindung
Stromversorgungen, Kabel und Adapter
Für die verschiedenen Kommunikations- und Stromversorgungsbedürfnisse stellt TURCK die folgenden
optionalen Stromversorgungen zur Verfügung. Für die Kabel-, Signal- und Stiftbelegungen siehe
B: Signal- und Stiftbelegungen.
Tabelle 2-3: Verfügbare Stromversorgungen, Kabel und Adapter
14508
91708
91709
1210-7-BK
1210-15-BK
14375
CELAT-P
1 Die Verwendung einer nicht von TURCK genehmigten anderen Stromversorgung kann das Gerät beschädigen
und hebt die Garantie auf.
Hans Turck GmbH & Co.KG • Witzlebenstraße 7 • 45472 Mülheim/Ruhr • Germany • Tel. +49 (0)208 4952-0 •
Vorderansicht
Viewed facing connector
Steckverbindung
Artikelnummer
TURCK
11-18VDC Stromversorgung (nur Nordamerika)
Schwarz, 15-Fuß BL ident-Anschlussleitung (DE-9 Stecker)
Schwarz, 15-Fuß TURCK-Anschlusstechnik -Kabel(DE-9 Buchse)
Schwarz, 7-Fuß gewendelt Modular-zu-Modular-Kabel
Schwarz, 15-Fuß gewendelt Modular-zu-Modular-Kabel
Schwarz, 15-Fuß Nullmodem-Kabel (DE9-Buchse zu DE9-Buchse)
Modulares Kabel zu DE-9-Kabeladapter
Pinbelegung RS232-
Schnittstelle
Stift 1 = 11-18 VDC Eingang
Stift 2 = CTS
Stift 3 = RTS
Stift 4 = TXD
Stift 5 = RXD
Stift 6 = Erde
Beschreibung Artikel
1
www.turck.com
Anlage
2 – 5
