DF-models I-Peak 6 Bedienungsanleitung
Micro processor - balance
ladegerät
Verwandte Anleitungen für DF-models I-Peak 6
Inhaltszusammenfassung für DF-models I-Peak 6

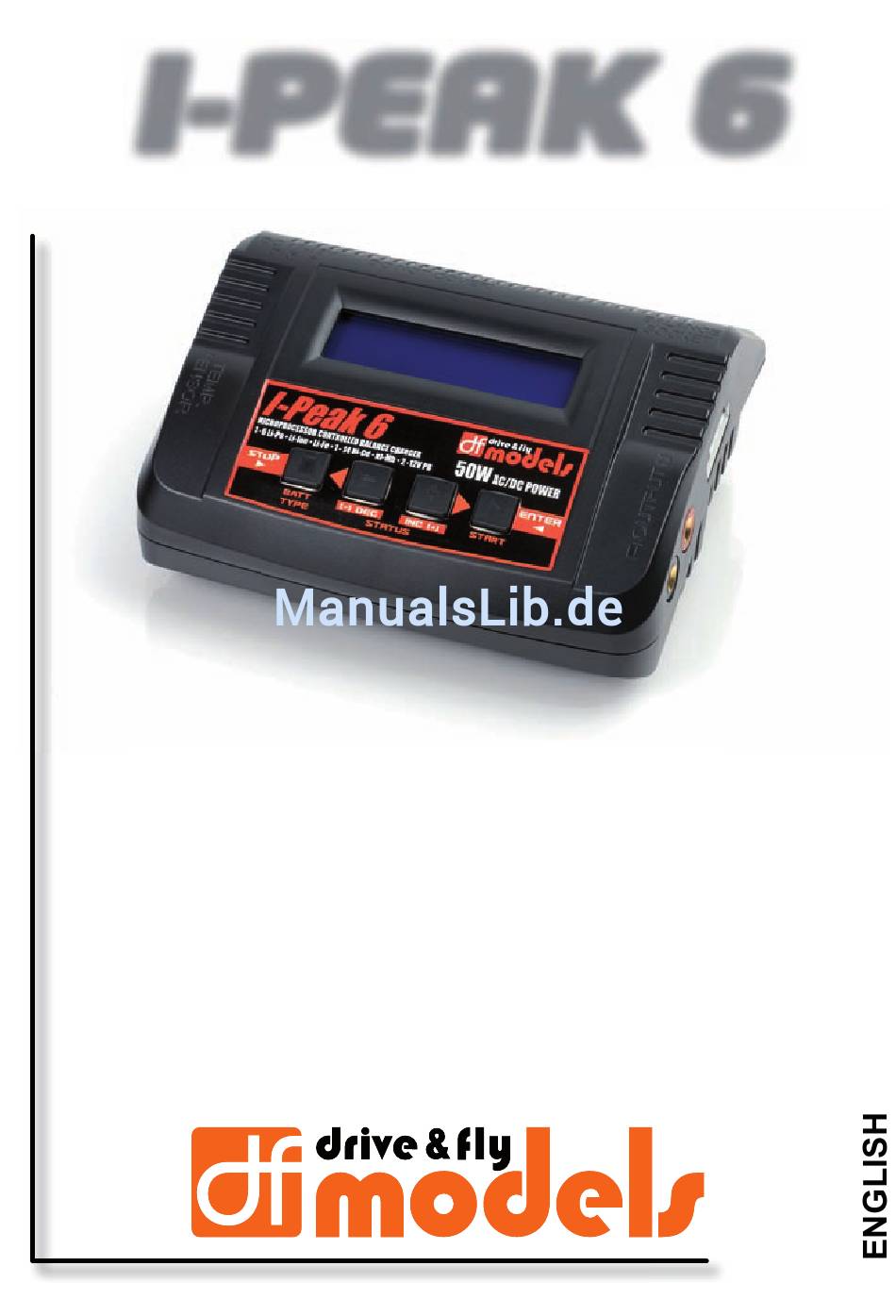

- Seite 1 I-PEAK 6 I-PEAK 6 Micro processor Controlled Micro processor Controlle Micro processor Controlle Balance charger Balance charger INSTRUCTION MANUAL INSTRUCTION MANUAL...
- Seite 21 I-PEAK 6 I-PEAK 6 Micro processor - Balance Micro processor - Balance Micro processor Balance Ladegerät Ladegerät BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG...
- Seite 22 Charge/discharge and discharge/charge cycle of NiCd/NiMH battery........15 Data storage program ........................16 Store data ..........................16 Load data program ........................ 16 Various information in the program ....................17 Program chartI-Peak 6 ......................... 18 Error messages and warnings ...................... 20 www.df-models.com...
-
Seite 23: Warnungs Und Sicherheitshinweise
- Einen Akkupack aus verschiedenen Akkus(auch unterschiedlicher Hersteller) - Einen Akkupack, der schon vollgeladen oder nur sehr wenig entladen ist. - Nicht wiederaufl adbare Batterien (Explosionsgefahr). - Akkus, die sich durch ihre Ladetechnik von NiCd, NiMH, Li-Poly oder Gel-Akkus(Pb) unterscheiden. www.df-models.com... -
Seite 24: Einleitung
Balancer anzuschließen Balancing individual cells battery discharging During the process of discharging, I-Peak 6 can monitor and balance each cell of the battery individually. Error message will be indicated and the process will be ended automatically if the voltage of any single one cell is abnormal. -
Seite 25: Daten Speichern Und Aufrufen
Balanceranschluss Balance-Lademodus 4mm Bananenstecker JST-XH-Stecker Wichtig! Bitte beachten Sie den Text zum richtigen Anschluss eines LiPo-Akkus. Falsches Verhalten kann zu Schäden führen. Isolieren Sie die Kontaktzangen wenn Sie eine Stromquelle nutzen. Bei Berührung beider kann es zum Kurzschluss kommen. www.df-models.com... -
Seite 26: Bevor Sie Beginnen
Wiederholtes komplettes Entladen sollte vermieden werden. Anstelle dessen sollten Sie einen größeren Akkus gebrauchen oder diesen öfters laden. Die volle Kapazität kann erst nach etwa 10 maligem Laden und Entladen ausgeschöpft werden. Das wiederholte Laden und Entla- den wird die Kapazität optimieren. www.df-models.com... -
Seite 27: Bedienungseinstellungen
Der Akku wird nach wiederholtem Laden und Entladen warm. Waste time Das Gerät wartet nun zwischen diesen Wiederholungen nun eine CHG/DCHG 5 min gewisse Zeitspanne um den Akku abkühlen zu lassen. Dieser Wert kann vom 1 bis 60 Minuten eingestellt werden. Wird der <”DEC” “INC”> www.df-models.com... -
Seite 28: Kapazitätsabschaltung
Mit wiederholtem Drücken der “Batt Type”-Taste scrollen Sie durch die Ladeprogramme und die Benutzereinstellungen. Um eine Option zu wählen, drücken Sie die “Enter”-Taste. Bitte schauen Sie auf den letzten Seite dieser Bedienungsanleitung nach, wenn Sie ein Pro- grammchart suchen www.df-models.com... -
Seite 29: Lithium Polymer Ladeprogramme
Ladeschlussspannung ist sehr wichtig und sollte daher immer mit der Spannung der Akkus übereinstimmen: LiPo mit 4.2V, LiIo mit 4.1V und LiFe mit 3.6V. Die Einstellungen für Strom und Spannung sollten korrekt gewählt sein. 1. Wählen Sie den Lademodus indem sie LiPo-Charge im Hauptmenü aus. Das Display sollte nun folgendes anzeigen: www.df-models.com... - Seite 30 Laden in diesem Modus ist anders als in den normalen Modi, da die Einzelzellenspannung und der Ausgleichsstrom jeder Zelle angezeigt werden kann. 1. Wählen Sie im Hauptmenü den Modus LiPo Balance aus. Das Display sollte nun Folgendes anzeigen: LiPo BALANCE 2.0A 11.1V(3S) www.df-models.com...
- Seite 31 Sie können nun den Ladestrom und die Akkunennspannung einstellen. Drücken Sie “Enter” um die Spannung zu bestätigen. 2. Sie können durch nochmaliges drücken von “Enter” den Prozess starten. Dieses Display zeigt den Real-Time-Status während des Ladeprozesses. Drücken Sie “Batt Type” einmal um den Prozess zu unterbrechen. www.df-models.com...
- Seite 32 Spannungsangabe des Herstellers nicht unterschreiten um eine Tiefentladung zu vermeiden. Drücken Sie für min. 3 Sekunden “Enter” um den Prozess zu starten. LiPo DISCHARGE 1.0A 11.1V(3S) Dieses Display zeigt den Real-Time-Status während des Entladeprozesses. Drücken Sie “Batt Type” einmal um den Prozess zu unterbrechen. www.df-models.com...
-
Seite 33: Laden Von Blei-Akkus
“Enter” für mehr als 3 Sekunden, um den Ladeprozess zu starten. CHARGE 4.0A 12.0V(6P) Das Display zeigt den aktuellen Entladestatus. Drücken Sie “Enter” um den Ladestrom zu verändern. Drü- cken Sie “Enter” erneut um diese Parameter zu speichern und “Batt Type” um den Prozess zu beenden www.df-models.com... -
Seite 34: Nicd/Nimh Akkus
Sie das Ladestromlimit anheben um Schäden zu vermeiden. Einige Akkus mit geringerer Kapazität oder Widerständen können zu einem höheren Ladestrom in der “Auto”-Funktion führen. Im manuellen Modus wird nur mit dem von Ihnen gewählten Strom geladen. Durch drücken von www.df-models.com... -
Seite 35: Entladen Von Nicd/Nimh-Akkus
Drücken Sie “Batt Type” um den Prozess zu beenden, Sie können durch Drücken DCHG>CHG von “Enter” den Strom einstellen. Der Ton kündigt das Ende des Prozesses an Lade-/Entladestrom Zellenanzahl Akkuspannung NIMH 1.0A 7.42V D>C 022:45 00890 Supplied capacity Ladezeit www.df-models.com... - Seite 36 DATENSPEICHER PROGRAMM Speichern von Daten Für Ihre Bequemlichkeit, hat der I-Peak 6, eine Datenspeicher und Abruffunktion. Es können fünf Datensätze für die Akkutypen abgespeichert werden. Sie können die Daten für einen Lade oder Entladeprozess abrufen ohne nochmals etwas einstellen zu müssen.
-
Seite 37: Abrufen Von Gespeicherten Daten
Wenn der Akku mit beiden Steckern am Gerät verbunden ist, 4.14 4.16 4.09 können die Einzelzellenspannungen angezeigt werden. Wenn der 0.00 0.00 0.00 Balancerstecker eingesteckt ist zeigt das Gerät die Spannungen von bis zu 6 Zellen an. Der Akku benötigt einen Balancerstecker um angeschlossen werden zu können. www.df-models.com... - Seite 38 2sec Start 2sec Start Dec Inc Dec Inc NiCd 4.5A 11.39V BATTERY CHECK BATTERY CHECK WAIT... WAIT... 000:31 00016 NiCd 0.7A 7.97V NiCd 4.5A 11.33V 000:31 00006 C>D 000:19 00023 DCHG 1 0005mAh CHG 1 0000mAh Batt. Type ① www.df-models.com...
- Seite 39 Key Beep Input Power Low CHG>DCHG 2min 120min 5000mAh Buzzer Cut-Off 10.3V Start Start Start Dec Inc Dec Inc Dec Inc Dec Inc Dec Inc Safety Timer Capacity Cut-Off Key Beep 110min 5000mAh Buzzer Dec Inc Dec Inc Dec Inc www.df-models.com...
-
Seite 40: Fehlermeldungen Und Warnungen
FEHLERMELDUNGEN UND WARNUNGEN Dieses Gerät vereint viele verschiedene Schutzsysteme, dies zeigt es an um den Fehler nachvoll- ziehen zu können. Im Falle eines Fehlers wird dieser im Display sichtbar und ein Warnton ertönt. REVERSED Die Ausgangsstecker sind verpolt POLARITY Dies wird angezeigt sobald ein Kontakt am Ausgang nicht mehr gege- Dies wird angezeigt sobald ein Kontakt am Ausgang nicht mehr gege- CONNECTION BREAK ben ist oder wenn der Akku vorzeitig abgeschlossen wird.
