壁用金具を壁に取り付ける
1

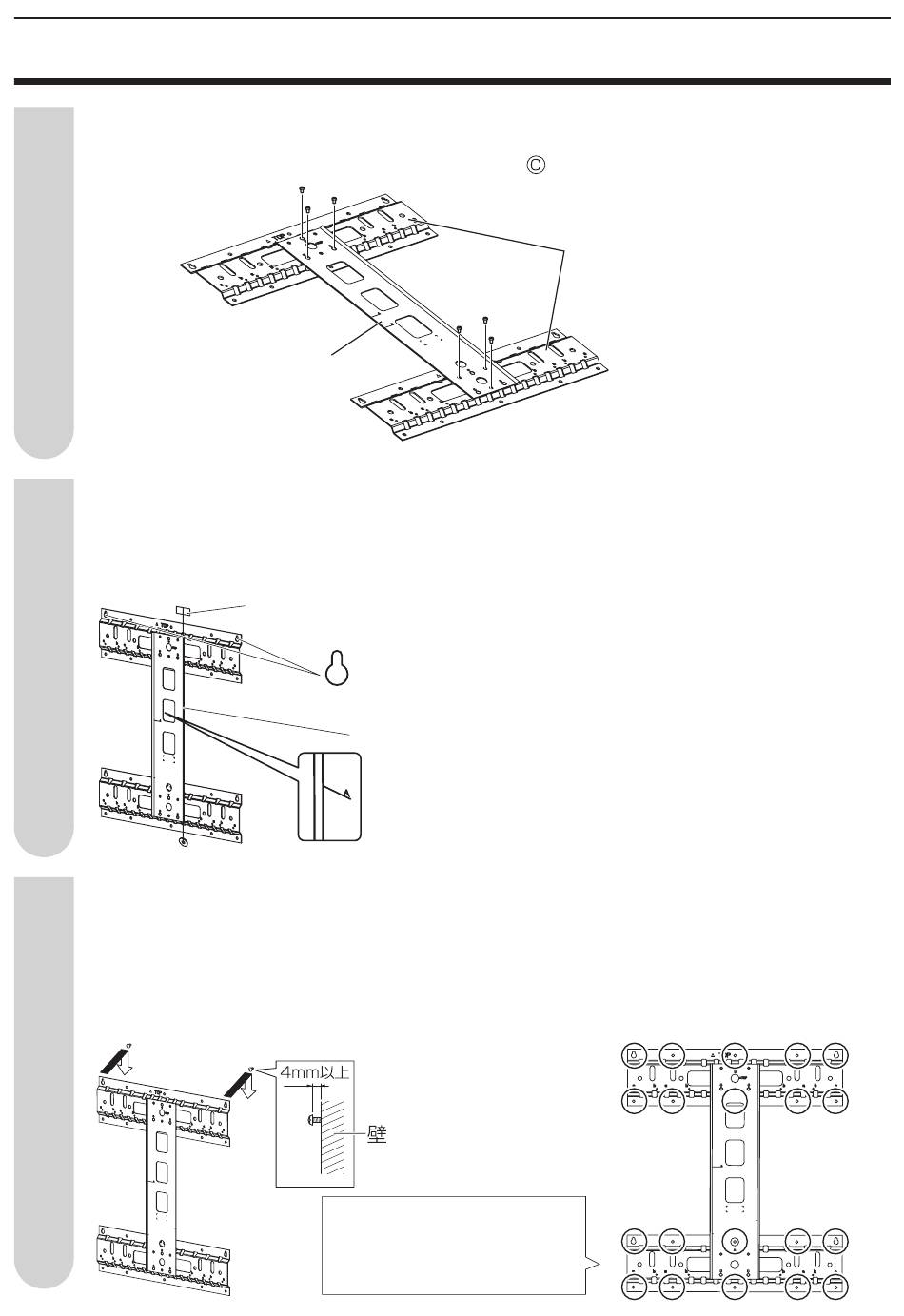

壁用金具 A・B を組み立てる
壁用金具 A・B を下図のように組み合わせ、ねじ （M6、10mm）6 本で固定します。
2
壁用金具を設置する場所を決める
ご用意いただいた 5 円玉付きの糸を使って、壁用金具の垂直を合わせます。垂直位置は、
壁用金具の垂直基準線で確認し、２ヶ所のねじ孔の位置にエンピツ等で印をつけます。
3
ねじを仮止めする
壁用金具をいったん壁から離し、 壁につけたねじ孔のマーク位置に市販のねじ （径 6mm、 2 本）
を仮止めします。このとき、ねじ頭は壁用金具が掛けられるよう壁から 4mm 以上浮いた状
態にします。取り付けたねじに壁用金具を掛け、左右に傾いていないか確認後、しっかりと
ねじを締めます。残りのねじ孔も市販のねじ （径 6mm、18 本） を使って固定します。
4
壁用金具Ｂ
セロテープなど
形状のねじ孔
エンピツ等で背面の壁に印をつけます。
垂直基準を壁用金具 B の端面とし、水平・垂直を合わせます。
刻印文字 ・ ラインは、 液晶カラーテレビ各機種の画面センター
位置を示しています。設置する高さの目安にしてください。
A...LC-65XS1
前手順で使用した、おもりつきの
糸を使って垂直の確認をしたうえ
で、 ○印のねじ孔（20 ヶ所）を
市販のねじで固定します。
壁用金具Ａ
