Ordnen der Kabel und Befestigung der TV-Montagebeschläge und der
Montagebügel (TV) an das LCD-Farbfernsehgerät

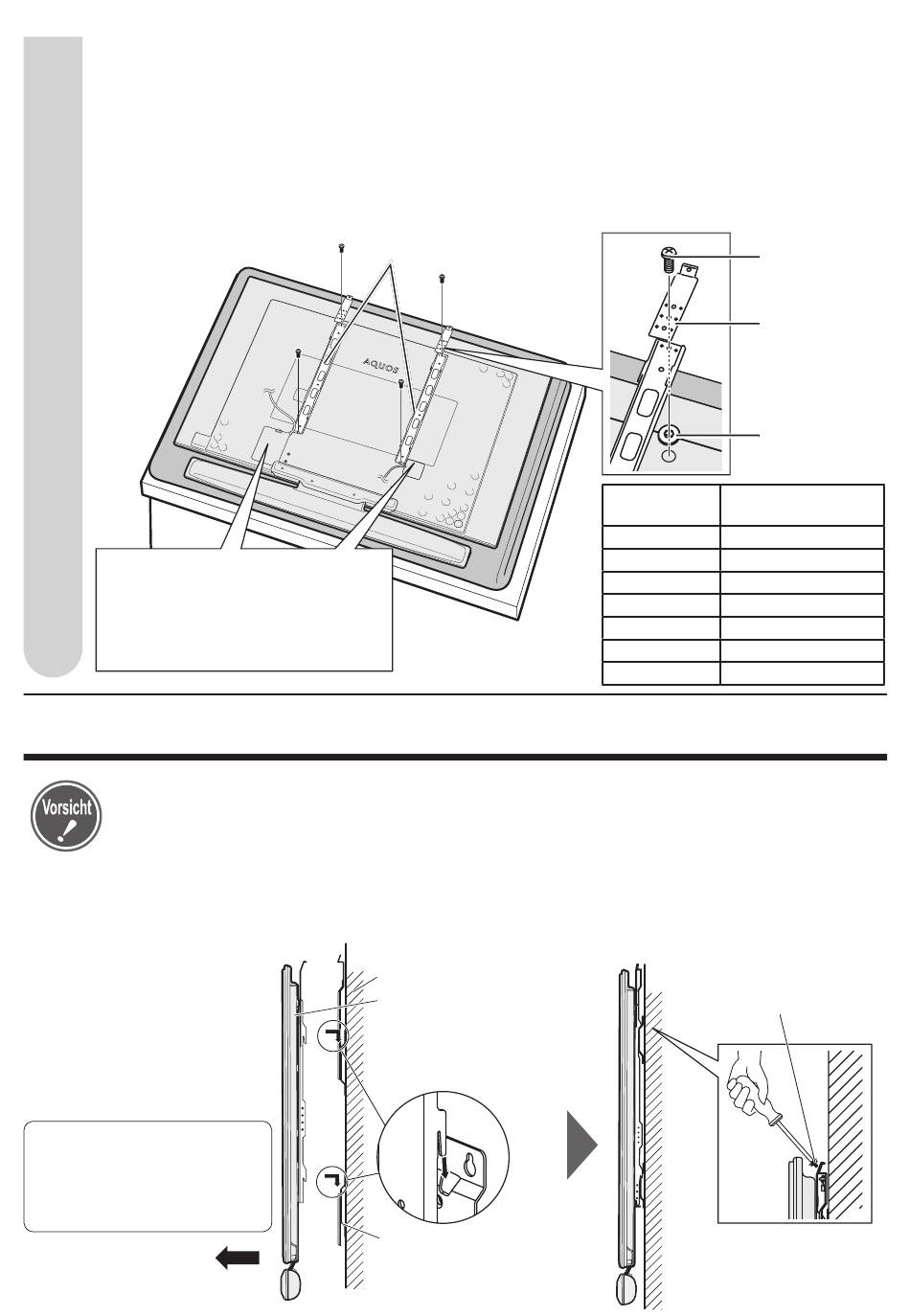

Fixieren Sie die TV-Montagebeschläge und die Montagebügel (TV) mithilfe von 4 Schrauben
(B) (M8, 14 mm) fest auf der Rückseite des LCD-Farbfernsehgeräts.
Achten Sie dabei darauf, dass Sie die TV-Montagebeschläge und die Montagebügel (TV) in
der unten dargestellten Anordnung und Ausrichtung befestigen.
Die Befestigungspositionen der Montagebügel (TV) unterscheiden sich je nach Modell des
LCD-Farbfernsehgeräts (siehe Tabelle unten).
Schließen Sie die Kabel an, bringen Sie die mit dem
LCD-Farbfernsehgerät gelieferte Abdeckung sowie die
zuvor entfernte Anschlussabdeckung auf der Rückseite
des LCD-Farbfernsehgeräts an und befestigen Sie
anschließend die TV-Montagebeschläge.
Montage des LCD-Farbfernsehgeräts an der Wand
• Führen Sie die Montage des LCD-Farbfernsehgeräts an den Basishaltern mit zwei oder
mehr Personen aus.
• Achten Sie darauf, das Fernsehgerät korrekt an den Haltern zu befestigen. Wenn Sie die Halter nicht
korrekt befestigen, kann das LCD-Farbfernsehgerät herunterfallen und zu Verletzungen führen.
Aufhängung des LCD-Farbfernsehgeräts an der Wand und Festziehen der Schrauben
Hängen Sie die Haken der TV-Montagebeschläge in die 4 dreieckigen Löcher auf dem Basishalter A
ein und sichern Sie die Montagebügel oben mit den 2 Schrauben (A) (M5, 6 mm).
Vergewissern Sie sich,
dass die Haken korrekt
eingehängt sind, indem Sie
das LCD-Farbfernsehgerät
zu sich hin ziehen.
D-6
TV-Montagebeschläge
Wand
LCD-Farbfernsehgerät
Basishalter
Schrauben (B)
(M8, 14 mm)
Montagebügel
(TV)
Beilagscheibe
(E)
Ausstanzung auf
Modell
Montagebügel (TV)
LC-65XS1
LC-65XS1U
LC-65XS1E
LC-65XS1RU
LC-65XS1X
LC-65XS1M
LCD-65XS1A
Schrauben (A)
M5. 6 mm x 2 Schrauben
