Ordene los cables y coloque los herrajes de instalación del TV y las
ménsulas de montaje (para TV) en el TV color de cristal líquido
Use 4 tornillos (B) (M8, 14 mm) para sujetar fi rmemente los herrajes de instalación del TV y
las ménsulas de montaje (para TV) a la parte trasera de TV color de cristal líquido.
Al llevar esto a cabo, asegúrese de colocar los herrajes de instalación del TV y las ménsulas
de montaje (para TV) con la confi guración y dirección indicadas a continuación.
La posición de instalación de las ménsulas de montaje (para TV) es diferente dependiendo
de los diversos modelos de TV color de cristal líquido (consulte la siguiente tabla).
Conecte los cables, sujete la cubierta incluida con
el TV color de cristal líquido y vuelva a colocar la
cubierta de terminales en la parte trasera del TV
color de cristal líquido y, a continuación, coloque
los herrajes de sujeción del TV.
Instalación del TV color de cristal líquido en la pared
• Asegúrese que haya dos o más personas para montar el TV color de cristal líquido en las
ménsulas de base.
• Asegúrese de sujetar el TV a las ménsulas de la forma indicada. Si no se coloca
adecuadamente, el TV color de cristal líquido puede caer y provocar daños personales.
Montaje del TV color de cristal líquido en la pared y apriete de los tornillos

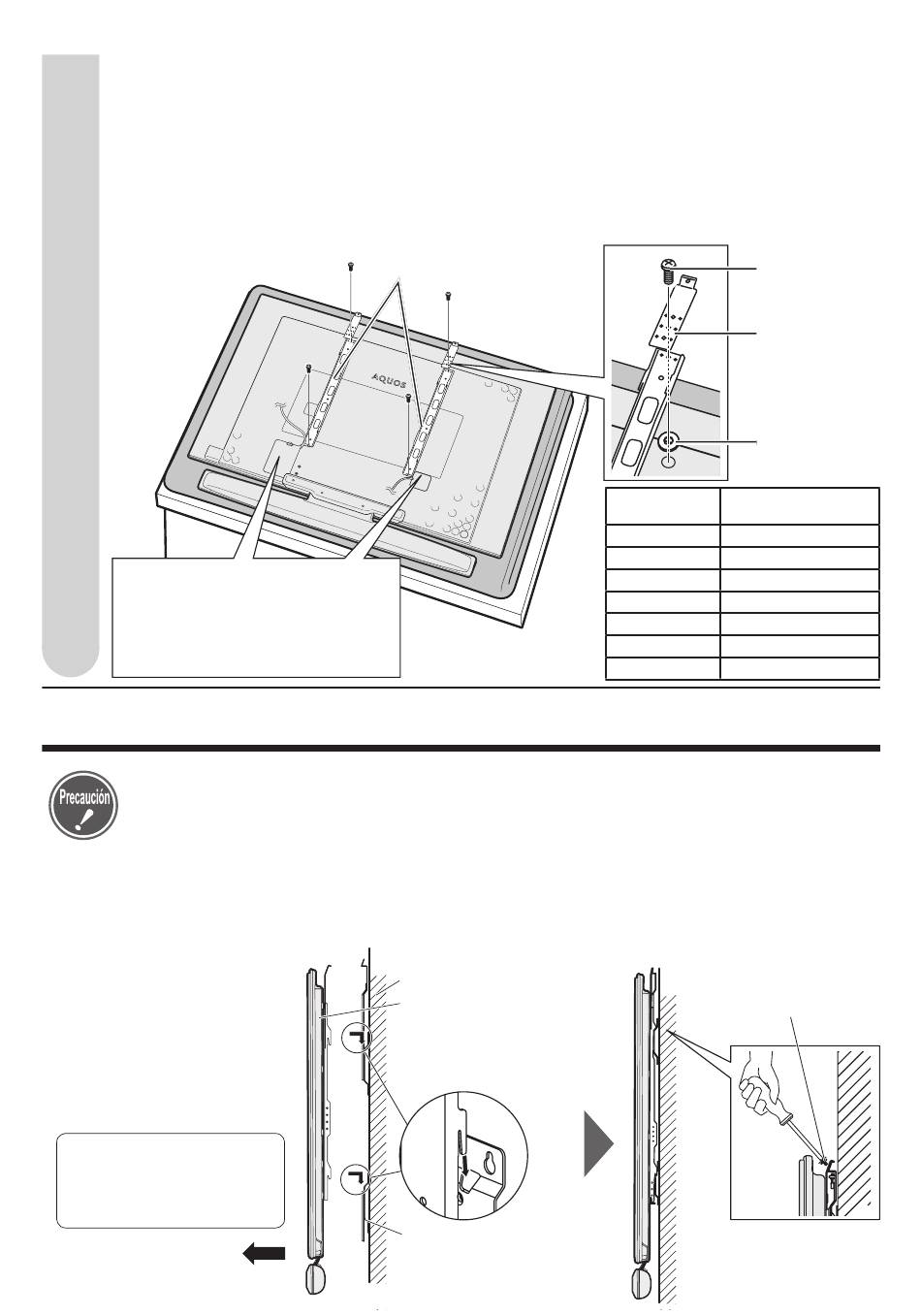

Introduzca los ganchos de los herrajes de instalación del TV en los 4 orifi cios triangulares de la
ménsula de base A y sujete la parte superior de las ménsulas utilizando los 2 tornillos (A) (M5, 6 mm).
Asegúrese de verifi car que los
ganchos están correctamente
sujetos tirando hacia usted
del TV color de cristal líquido.
ES-6
Herrajes de instalación del TV
Pared
TV color de cristal líquido
Ménsulas de base
Tornillos (B)
(M8, 14 mm)
Ménsula de
montaje
(para TV)
Arandela (E)
Estampa en ménsula
Modelo
de montaje (para TV)
LC-65XS1
LC-65XS1U
LC-65XS1E
LC-65XS1RU
LC-65XS1X
LC-65XS1M
LCD-65XS1A
Tornillos (A)
M5. 6 mm x 2 tornillos
